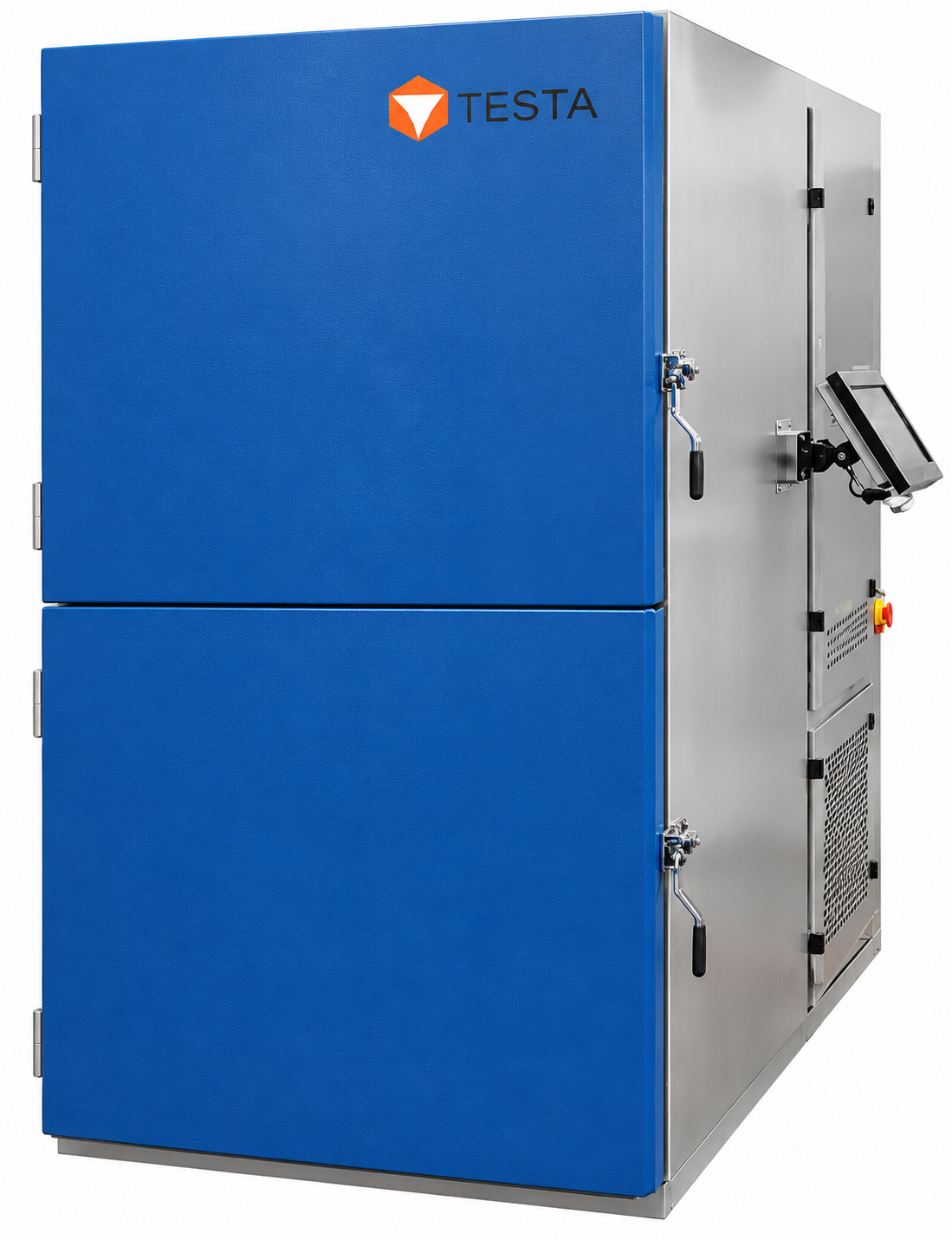

Камеры термоудара горизонтальные трехзонные TESTA серии THCSh-3h

Горизонтальные трехзонные камеры термоудара TESTA серии THCSh-3h предназначены для проверки изделий на стойкость к резкой смене температуры. В трехзонной камере образец находится в камере тестирования, а рядом с ней расположены камеры с горячим и холодным воздухом.

В карточке представлены модели THCSh-3h 125 и THCSh-3h 500. Подробные параметры приведены в разделе «Технические характеристики».

Как работает трехзонная камера

В зависимости от специфики испытаний воздух из камер нагрева и охлаждения последовательно направляется в среднее отделение, где находится образец. Так обеспечивается тепловой удар: образец остаётся в камере тестирования, а температура вокруг него резко меняется.

Технические характеристики трехзонных камер:

• Диапазон температур (в пустой камере), ºС
— в камере высоких температур от +60 до 180;
— в зоне испытуемого образца от +60 до 150;
— в камере низких температур от -75 до -10;
— в зоне испытуемого образца от -65 до -10
• Градиент температуры по объёму
— от-65 до 100: 4 ºС
— от 100 до 150: 8 ºС
• Время установления температуры на поверхности испытуемого образца, во время термошока от -65◦C до +150 ºС: 5 мин

Чем трехзонная камера отличается от двузонной

В двузонной камере корзина с образцом механически переносится между зоной нагрева и зоной охлаждения. В трехзонной камере образец остаётся в одном отделении, а к нему поочерёдно подаётся горячий и холодный воздух. Тип камеры выбирают по планируемым испытаниям и размерам образца.

Для каких испытаний подходят камеры термоудара

Камеры термоудара применяют для проверки изделий на стойкость к резким перепадам температуры: электронных компонентов и модулей, приборов и узлов, материалов. Типовые отрасли применения — электроника и радиоэлектроника, автомобильная промышленность, авиация и космос, научные и испытательные лаборатории.

Система управления

Камерой управляет русифицированный контроллер с цветным дисплеем. Он упрощает ввод данных, программирование и контроль испытаний, а график на экране можно увеличивать по сегментам.

• русскоязычный интуитивно понятный интерфейс;
• уставка температуры в ручном режиме с указанием скорости выхода на заданное значение;
• уставка в автоматическом режиме: программа из шагов, описанная в графической форме;
• работа в постоянном и программируемом режиме;
• отсроченный запуск с точностью до дней, часов и минут;
• отображение статуса камеры, рабочих параметров, графика температуры, даты и времени в реальном времени;
• мониторинг температуры испытываемого изделия с выводом на экран и записью данных в память компьютера;
• безбумажный самописец: архив испытаний на 20 дней с записью каждые 10 с;
• сохранение данных на USB-носитель;
• калибровка датчиков через сенсорную панель;
• перевод экрана в «спящий» режим через заданный интервал без влияния на работу камеры;
• контроль аварийных ситуаций: сообщение на экране и звуковой сигнал, автоматическая остановка камеры при угрозе оборудованию или персоналу, журнал аварий с датой и временем;
• порт Ethernet и программное обеспечение для подключения к ПК и интеграции в локальную сеть;
• удалённое управление одной или несколькими камерами одного производителя и объединение их в единую структуру;
• точность установки температуры — 0,1 °C, времени — 1,0 с.

Другие исполнения

Также изготавливаются вертикальные трехзонные камеры термоудара двойной производительности. За счёт двойной корзины одна часть продукта находится в зоне нагрева, другая — в зоне охлаждения. Двузонные камеры термоудара (THCSh-2v и THCSh-2h) представлены в отдельных карточках.
