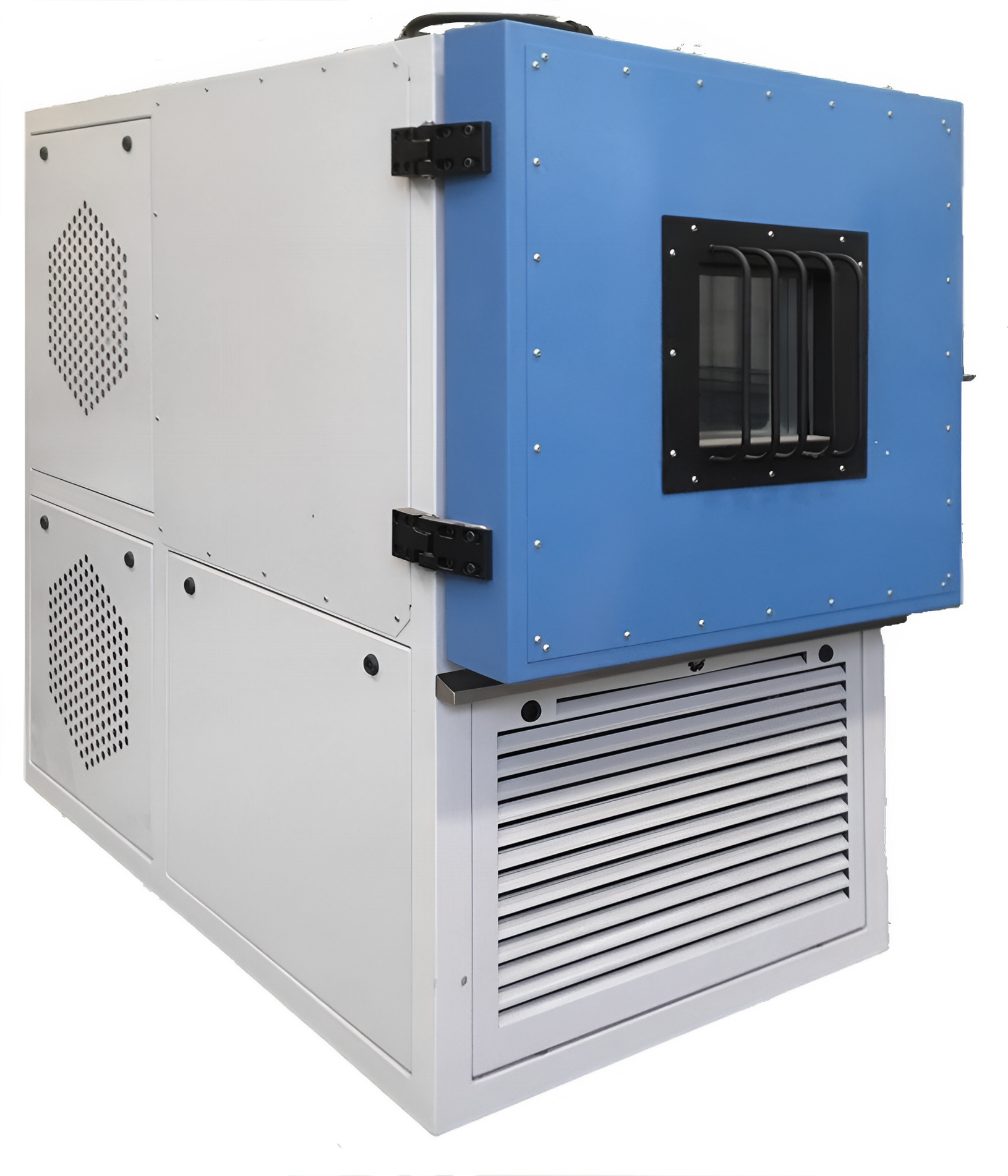

Камеры пониженного давления TESTA серии THCB
Камеры пониженного давления TESTA серии THCB (камеры тепла-холода-пониженного давления) предназначены для моделирования факторов окружающей среды. Камера воздействует на испытуемое изделие пониженной и повышенной температурой и пониженным атмосферным давлением. Испытания можно проводить циклически, с поочерёдным или одновременным воздействием температуры и давления.
В серию входят модели THCB 150, THCB 500, THCB 800 и THCB 1000. Подробные параметры приведены в разделе «Технические характеристики».
Для каких испытаний подходят камеры THCB
Камеры применяют для испытаний изделий и материалов на воздействие пониженного давления в сочетании с низкими и высокими температурами. Типовые отрасли применения — электроника и радиоэлектроника, авиация и космос, автомобильная промышленность, приборостроение, научные и испытательные лаборатории.
Система поддержания пониженного давления
Вакуумная система состоит из форвакуумного насоса и вакуумной арматуры (затворы и клапаны). Давление измеряет преобразователь абсолютного давления. Регулировку выполняют автоматические электромагнитные клапаны, впускной и вакуумный, которые срабатывают по сигналу системы управления. Для сброса давления предусмотрен ручной вентиль.
Система охлаждения
| +5..+150 | Охлаждение камеры осуществляется с помощью парокомпрессорной холодильной установки на базе поршневого герметичного компрессора с использованием озонобезопасного фреона R134а. |
| -40..+150 | Охлаждение камеры осуществляется с помощью парокомпрессорной холодильной установки на базе поршневого герметичного компрессора с использованием озонобезопасного фреона R404A. |
| -70..+150 | Охлаждение камеры осуществляется с помощью каскадной холодильной установки на базе поршневых герметичных компрессоров Tecumseh (Франция) с использованием озонобезопасных фреонов R404A (верхняя ступень и R23 (нижняя ступень). |
| -100..+150 | Охлаждение камеры осуществляется с помощью двухкаскадной холодильной установки на базе поршневых герметичных компрессоров Tecumseh (Франция) с использованием озонобезопасных фреонов R404A (верхняя ступень), R23 (средняя ступень), R14 (нижняя ступень). |
Камеры THCB 150, 500, 800 и 1000 работают в диапазоне от −70 до +150 °C, поэтому в них используется каскадная установка на компрессорах Tecumseh с хладагентами R404A и R23. Все применяемые фреоны озонобезопасны.
Регулирование и обслуживание обеспечивает автоматика европейских производителей Alco Controls и Offenwanger (Германия). Собственная технология управления производительностью позволяет точно поддерживать заданные параметры при высокой энергоэффективности. Точность поддержания температуры — ±0,5 °C.
Конденсатор и компрессоры охлаждаются воздухом. В небольших закрытых помещениях нужна приточно-вытяжная вентиляция, которая отводит тепло от холодильной установки. Количество тепла зависит от режима испытаний: заданной температуры и частоты циклов. Камеру можно изготовить в водяном исполнении, а конденсатор — вынести на улицу (на фасад или площадку).
Система нагрева
Нагрев выполняют нихромовые электронагреватели. Они обеспечивают высокую точность поддержания температуры и снижают перерегулирование при выходе на заданное значение. Независимые термостаты защищают систему от перегрева и переохлаждения.
Конструкция
- Камера смонтирована на металлическом каркасе, закрытом снаружи съёмными панелями с порошковой окраской.
- Пространство между панелями и рабочим объёмом, а также внутренняя часть двери заполнены теплоизолятором.
- Рабочий объём выполнен из нержавеющей стали: она устойчива к коррозии и допускает обработку дезинфицирующими растворами.
- Дверь оснащена смотровым окном для наблюдения за испытаниями и защитной решёткой с внешней стороны. Петли расположены слева.
- Герметичность двери обеспечивают силиконовый уплотнитель и прижимной замок.
- Кабельный порт (вакуумный фланец ISO) расположен на правой стенке и служит для подвода электрических кабелей к испытываемым изделиям.
- Электрощит с оборудованием и автоматикой находится в задней части корпуса, там же расположен патрубок для слива конденсата. Холодильный агрегат установлен в нижней части камеры.
Система управления
Камерой управляет русифицированный контроллер с цветным дисплеем. Он упрощает ввод данных, программирование и контроль испытаний, а график на экране можно увеличивать по сегментам.
- русскоязычный интуитивно понятный интерфейс;
- уставка температуры в ручном режиме с указанием скорости выхода на заданное значение;
- уставка в автоматическом режиме: программа из шагов, описанная в графической форме;
- работа в постоянном и программируемом режиме;
- отсроченный запуск с точностью до дней, часов и минут;
- отображение статуса камеры, рабочих параметров, графика температуры, даты и времени в реальном времени;
- мониторинг температуры испытываемого изделия с выводом на экран и записью данных в память компьютера;
- безбумажный самописец: архив испытаний на 20 дней с записью каждые 10 с;
- сохранение данных на USB-носитель;
- калибровка датчиков через сенсорную панель;
- перевод экрана в «спящий» режим через заданный интервал без влияния на работу камеры;
- контроль аварийных ситуаций: сообщение на экране и звуковой сигнал, автоматическая остановка камеры при угрозе оборудованию или персоналу, журнал аварий с датой и временем;
- порт Ethernet и программное обеспечение для подключения к ПК и интеграции в локальную сеть;
- удалённое управление одной или несколькими камерами одного производителя и объединение их в единую структуру;
- точность установки параметров: температура — 0,1 °C, время — 1,0 с.
Другие исполнения
По запросу возможно изготовление камер, воспроизводящих как пониженное, так и повышенное давление (серия THCBP). Если нужна регулируемая влажность, существует климатическая серия THCWB: камеры тепла-холода-влаги-пониженного давления.
| Параметр | THCB 150 | THCB 500 | THCB 800 | THCB 1000 |
|---|---|---|---|---|
| Полезный объём, л | 150 | 500 | 800 | 1000 |
| Размеры полезного объёма (Ш×В×Г), мм | 500×500×600 | 800×800×800 | 900×900×1000 | 1000×1000×1000 |
| Диапазон температур, °C | −70…+150 | −70…+150 | −70…+150 | −70…+150 |
| Диапазон относительной влажности, % | — | — | — | — |
| Давление, мм рт. ст. | атм. ÷ 1 | атм. ÷ 1 | атм. ÷ 1 | атм. ÷ 1 |
| Вакуумный фланец | ISO 100 | ISO 100 | ISO 100 | ISO 100 |
| Время выхода на режим, мин | не более 60 | не более 60 | не более 60 | не более 60 |
| Точность поддержания температуры (для камер с термоплитой), °C | ±0,5 | ±0,5 | ±0,5 | ±0,5 |
| Максимальный потребляемый ток, А | 16 | 20 | 24 | 26 |
| Электропитание | 3L+N+PE, 380 В, 50 Гц | 3L+N+PE, 380 В, 50 Гц | 3L+N+PE, 380 В, 50 Гц | 3L+N+PE, 380 В, 50 Гц |
