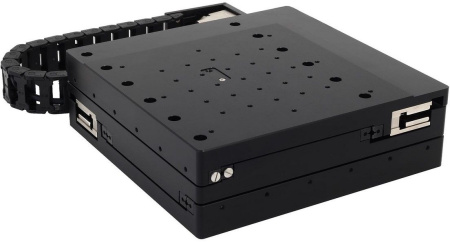

В моторизованном линейном транслятор с прямым приводом 8MTL120XY используется трехфазный бесщеточный линейный сервопривод без сердечника. Прямой привод обеспечивает движение с нулевым люфтом и позволяет добиться высокой точности, повторяемости и низкого коэффициента трения.
Линейный оптический энкодер в качестве системы обратной связи обеспечивает управление перемещением с субмикрометровым разрешением движения.
Естественно состаренный алюминиевый сплав гарантирует устойчивость к высоким температурам, легкость конструкции 8MTL и долгий период работы без износа направляющих. В конструкции позиционера используется подшипник с перекрестными роликами.
Линейные трансляторы серии 8MTL120XY могут быть подготовлены для работы в чистых помещениях и вакууме до 10^-3 Торр. Дополнительные требования к вакууму и чистоте помещения согласовываются по запросу.
Моторизированные линейные трансляторы могут быть с легкостью закреплены на оптическом столе со стандартной сеткой отверстий. XY позиционер поставляется сразу в собранном виде без дополнительных переходных и стыковочных пластин. Таким образом достигается высокая ортогональность осей.
Для управления 8MTL120XY рекомендуются стандартные контроллеры Standa или ACS для задач с высокими требованиями к кинематическим параметрам позиционера.
Для индустриальных задач 8MTL120XY могут поставляться в комплекте со стальным или гранитным оптическим столом, в исполнении с защитой от попадания пыли и влаги в рабочие механизмы позиционера, с высокоточными кинематическими парами.
- Интегрированная низкопрофильная XY система с прямым приводом
- Нулевой люфт
- Бесконтактный оптический инкрементальный энкодер высокого разрешения
- Высокоточный подшипник с перекрестными роликами
- Совместима с метрическими и неметрическими системами
- Ортогональность ≤5 угловых секунд
- В комплект входит проведение контроля параметров системы
| Параметр | Значение |
| Управление перемещением | |
| Оси | X, Y |
| Диапазон перемещения | 120x120 мм |
| Тип энкодера | бесконтактный оптический энкодер |
| Модель энкодера | LEn1 |
| Разрешение энкодера1 | 150 нм |
| Интерфейс энкодера | Дифференцильный RS422 |
| Внутренняя интерполляция | есть |
| Степень интерполяции | 4-200 (по запросу) |
| Период энкодера | 20 мкм |
| Реперная точка (индекс) | есть |
|
Абсолютная точность2 |
|
| до калибровки | ±4 мкм |
| после калибровки | ±0.5 мкм |
| Односторонняя повторяемость | по запросу |
| Двусторонняя повторяемость (пиковое значение) | ±0.15 мкм или лучше |
| Двустороння повторяемость (среднеквадратичное отклонение)2 | ±0.10 мкм |
| Допуск на угол тангажа3 | ±30 мкрад/±6.2 угловые секунды |
| Допуск на угол рыскания3 | ±30 мкрад/±6.2 угловые секунды |
| Допуск на угол крена | N/A |
| Максимальная скорость (с нагрузкой 4 кг)4 | <1 000 мм/с |
| Максимальное ускорение (с нагрузкой 4 кг)5 | <20 000 мм/с2 |
| Тип концевых датчиков | Оптические (оптронные) |
| Полярность концевых датчиков | Замкнут при срабатывании |
| Напряжение питания концевых датчиков | 5…24 В |
|
Нагрузка, направляющие, передача |
|
| Тип | Позиционер с линейным двигателем |
| Двигатель | LM3 |
| Тип двигателя | бесщеточный линейный сервопривод |
| Максимальное напряжение питания | >300 В (постоянное) |
| Грузоподъемность (при размещении по центру платформы)6 | 30 кг |
| Перемещаемая масса X7 | 3 кг |
| Перемещаемая масса Y7 | 8.5 кг |
| Направляющие | Подшипник с перекрестными роликами с защитой от проскальзывания |
|
Материалы и условия эксплуатации |
|
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | черное анодированное |
| Давление окружающей среды | нормальное атмосферное |
| Рабочая температура | 20±2 °C |
|
Управление, кабели, интерфейсы |
|
| Рекомендуемые контроллеры8 | ACS, 8SMC5-USB |
| Рекомендуемые драйверы8 | ACS, 8SMC5-USB |
| Рекомендуемый блок питания9 | 2х или 3х фазное питание |
| Интерфейсы подключения12 | EtherCAT / RS232 / USB / TCP-IP |
| Длина кабеля | 2 м (по запросу комплектуетмя кабелем другой длины) |
| Дифференциальный выходы10 | по запросу |
|
Дополнительная информация |
|
| Размер подвижной платформы | 240х240 мм (ДхШ) |
| Линейные размеры позиционера | 240х360х75 мм (ШхДхВ) |
| Стандарт размеров | возможно метрическое и неметрическое исполнение |
| Ортогональность осей в XY сборке11 | 24 мкрад / 5 угловых секунд |
| Степень защиты13 | базовый |
| RoHS | совместима |
| Масса | 12.5 кг |
1) С квадратурой x4; система может поставляться со стандартным аналоговым SIN/COS энкодером, с возможностью интерполяции сигнала
2) Абсолютная точность и двусторонняя повторяемость измерены с помощью лазерного интерферометра Майхельсона Zygo ZMI 501.
3) Величины углов тангажа и рыскания выполнены с помощью электронного автоколлиматора 11D-ALI-COL с разрешением 1 мкрад. Основная погрешность: 1 мкрад.
4) Максимальная скорость электрически ограничена частотой энкодера и драйвера; максимальная скорость также ограничена параметрами направляющих
5) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и внешней нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы.
6) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы.
7) Перемещаемая масса - это постоянный параметр, характеризующий момент инерции системы.
8) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе.
9) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки
10) Дифференционые выходы доступны в пассивном (буфферизация) или активном (модуляция) режимах LCMv2.
11) Платформы могут быть собраны с требуемой ортогональностью поверхностей
12) Скалярное управление может выпоняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управление через EtherCAT
13) Защита направляющих в конструкции позиционера не предусмотрена. Модель не предназначена для использования их в пыльных и влажных помещениях
