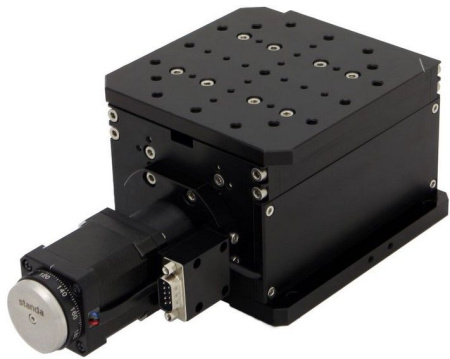

Моторизонный вертикальный транслятор обеспечивает высокоточное позиционирование и плавное перемещение грузов весом до 10 кг. Конструкция в виде клина, приводимая в движение точным ведущим винтом, преобразует горизонтальное движение в вертикальное. Благодаря линейной шариковой направляющей система обеспечивает жесткое и плавное движение по всему диапазону перемещения, а высокоточные подшипники обеспечивают жесткость и точность позиционирования. Установлены оптические концевые выключатели.
В зависимости от специфики применения могут быть использованы и другие шаговые двигатели или сервоприводы. Шаговый двигатель может быть оснащен линейным энкодером и тормозом.
- Точный вертикальный подъем
- Компактные размеры
- Длительный срок службы
- Доступна вакуумная версия
| Параметр | Значение |
| Диапазон перемещения | 12,7 мм (0,5 дюйма) |
|
Разрешение |
|
| На полный шаг | 2,5 мкм |
| На 1/256 шага | 0.018 мкм |
| Количество импульсов энкодера на оборот | По запросу |
| Перемещение за один импульс | - |
| Шаг ведущего винта | 1 мм |
| Передаточное отношение | 1:1 |
| Одностороння повторяемость | 1.5 мкм |
| Двусторонняя повторяемость | 3 мкм |
| Точность | 10 мкм |
| Параллелизм подъема по отношению к основанию | 35 мкм (до 15 мкм по запросу) |
| Максимальная скорость | 10 мм/с |
| Максимальная нагрузка | 10 кг (20 кг по запросу) |
| Мотор | 4247 |
| Бесщеточный двигатель постоянного тока | - |
| Тормоз | По запросу |
| Концевые выключатели | 2 |
| Полярность концевых датчиков | Замкнут при срабатывании |
| Разъем двигателя | DB9(M) |
| Материал | Алюминий |
| Покрытие | Черное, анодированное |
| Вес | 3,5 кг |
| Рекомендуемый контроллер | 8SMC5-USB |
