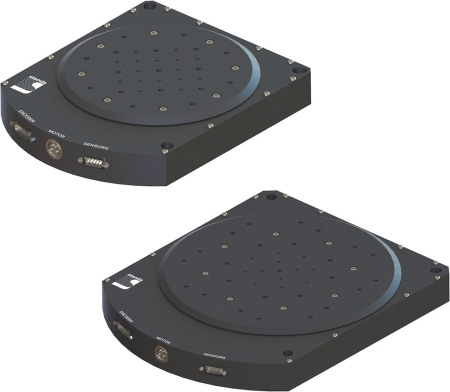

Конструкция поворотных платформ с прямым приводом позволяет избежать погрешностей, связанных с люфтами механических частей механизма (таких как люфт) и достич высоких динамических характеристик.
Двигатель без сердчника обеспечивает высокие ускорения и скорости движения, он идеально подходит для задач с частыми разгонами и торможениями, такими как трехмерная печать, производство лазеров, сканирование подложек, производство печатных плат.
Использование высококачественных подшипников и системы обратной связи позволяют достичь высокой точности позиционирования. Механическая точность измеряется индивидуально для каждого экземпляра платформы во всем диапазоне вращения с использованием лазерного автоколлиматора. Таким образом составляется "карта погрешности" платформы, которая используется для корректировки ее движения контроллером. Таким образом устраняется постоянная составляющая погрешности движения.
Возможно применение при управлении интерполяции кратностью до x200 с использованием внешней системы интерполяции или установка необходимого сервоконтроллера с внутренней интерполяцией для более высокого разрешения вращения платформы. Поворотная платформа 8MRL может осуществлять позиционирование с двусторонней повторяемостью <4 угловых секунд.
- Угловая скорость до 6600 градусов в секунду
- Высокое угловое ускорение
- Высокая двусторонняя повторяемость до <5 угловых секунд
- Профессиональная система управления
- Аналоговый энкодер, RS422 коэффициенты интерполяции
- Линейный двигатель с высоким разрешением
| Параметр | Значение |
|
Управление перемещением |
|
| Диапазон перемещения, градусы | 360 |
| Тип энкодера* | 1Vpp (интерполяция х200) |
| Разрешение энкодера**, угловые секунды | 2 |
| Двусторонняя повторяемость, угловые секунды | 5 |
| Односторонняя повторяемость, угловые секунды | по запросу |
| Точность (до калибровки), угловые секунды | 50 |
| Осевое отклонение, мкм | 30 |
| Радиальное отклонение, мкм | 30 |
| Люфт, угловые секунды | 0 |
| Максимальная скорость, градус/секунду | 6600 |
| Коневые датчики/реперная метка | реперная метка |
| Полярность датчика/интерфейс | RS422 |
|
Нагрузка и передача |
|
| Горизонтальная грузоподъемность, кг | 12 |
| Вертикальная грузоподъемность, кг | 12 |
| Тип передачи | прямой привод |
| Тип двигателя | 3-фазный бесщеточный |
| Номинальный момент, Н*м | 6.4 |
| Пиковый момент, Н*м | 21.6 |
| Тип подшипника | 4х контактный шариковый подшипник |
|
Управление и интерфейсы |
|
| Рекомендуемый контроллер | SPiiPlusEC |
| Рекомендуемый драйвер | UDMlc |
| Рекомендуемый блок питания | PS36-4.4-4 |
| Разъем | по запросу |
| Длина кабеля | по запросу |
|
Материалы и условия эксплуатации |
|
| Материал основания | алюминий |
| Покрытие | черное анодированное |
| Давление в окружающей среде | до 10-3 Торр |
| Температура окружающей среды | по запросу |
| Основание | 3BP8MRL180 |
| Соединительная пластина | по запросу |
|
Дополнительная информация |
|
| Диаметр поворотной платформы, мм | 180 |
| Стандарт размеров | метрический |
| Масса, кг | 5 |
| Центральное отверстие, мм | по запросу |
* - Энкодер может быть оснащен внешней системой интерполяции, формирующей дифференциальный RS422 интерфейс энкодера.
** - Указано разрешение с аналоговым интерфейсом энкодера. Увеличивая коэффициент внешней интерполяции, можно получить более высокое разрешение для различных задач.
