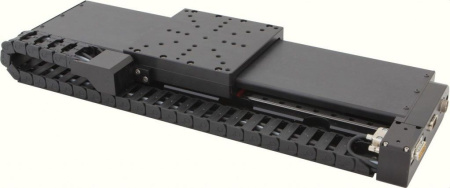

Моторизованный линейный транслятор с прямым приводом 8MTL220.
- Ход, мм: 600
- Разрешение энкодера, нм: 50
| Параметр | Значение |
| Управление перемещением | |
| Диапазон перемещения | 600 мм |
| Тип энкодера | бесконтактный оптический энкодер |
| Модель энкодера | LEn1 |
| Разрешение энкодера | 50 нм |
| Реперная метка | по середине диапазона перемещения |
| Двусторонняя повторяемость | ±0.5 мкм |
|
Точность |
|
| До калибровки | ±15 мкм |
| После калибровки | ±1.5 мкм |
| Допуск на угол тангажа | ±45 мкрад |
| Допуск на угол рыскания | ±50 мкрад |
| Допуск на угол крена | ±45 мкрад |
| Максимальная скорость (без нагрузки) | 1.5 м/с |
| Максимальное ускорение (без нагрузки) | 1.45 g |
| Концевые датчики | опто |
| Полярность датчиков | замкнут при срабатывании |
|
Нагрузка и передача |
|
| Горизонтальная грузоподъемность | до 100 кг |
| Модель линейного двигателя | LM1 |
| Двигатель | 3-фазный бесщеточный линейный сервопривод |
| Максимальное напряжение питания | >300 В (постоянное) |
| Постоянный ток | 2.2 А |
| Пиковый ток | 8.8 А |
| Направляющие | линейные рециркулирующие |
|
Материал |
|
| Материал основания | алюминиевый сплав |
| Покрытие | черное анодированное |
|
Управление и интерфейсы |
|
| Разъем двигателя | DHPS25M-9/4 |
| Разъем двигателя и концевых датчиков | HDB15(M) |
| Разъем энкодера | DB15(M) |
|
Аксессуары |
|
| Основание | не требуется |
| Cборка XY | соединение без переходников |
|
Дополнительная информация |
|
| Размеры подвижной платформы | 225х225 мм |
| Стандарт размеров | метрический |
| Вес | 35-42 кг |
| Размеры | 980х297.5х100 мм |
