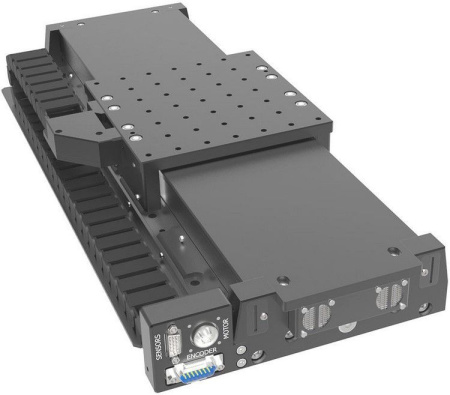

Моторизованный линейный транслятор с прямым приводом 8MTL165-300.
- Ход, мм: 300
- Тип энкодера: оптический
- Разрешение энкодера, нм: 50
- Максимальная горизонтальная нагрузка, кг: 50
- Вес, кг: 13,5
| Параметр | Значение |
|
Кинематика и обратная связь |
|
| Диапазон перемещения | 300 мм |
| Максимальная горизонтальная нагрузка | 50 кг |
| Тип энкодера | оптический |
| Модель энкодера | LEN1 |
| Разрешение энкодера | 50 нм |
| Интерфейс энкодера | дифференциальный RS422 |
| Коэффициент дробления | 4-200 (по запросу) |
| Период решетки энкодера | 20 мкм |
| Точка отсчета (нуля) | да |
| Абсолютная точность | ±10 мкм (до калибровки), ±1 мкм (после калибровки) |
| Односторонняя повторяемость | N/А |
| Двусторонняя повторяемость (пиковое отклонение) | ±0.5 мкм |
| Двусторонняя повторяемость (среднеквадратичное отклонение) | ±0.24 мкм |
| Допуск на угол тангажа | ±30 мкрад / ±6.20 угловых секунд |
| Допуск на угол рыскания | ±30 мкрад / ±6.20 угловых секунд |
| Допуск на угол крена | N/А |
| Максимальная скорость (с нагрузкой 4 кг | < 2000 мм/с |
| Максимальное ускорение (с нагрузкой 4 кг | < 20000 мм/с2 |
| Тип концевых переключателей | оптические (оптронные) |
| Напряжение питания концевых переключателей | 5…24 В |
|
Нагрузка, направляющие и передача |
|
| Тип конструкции транслятора | линейный моторизованный транслятор |
| Модель двигателя | LM3 |
| Тип конструкции двигателя | BLDC |
| Максимальное напряжение питания | > 300 В |
| Максимальная вертикальная нагрузка | N/А |
| Перемещаемая масса | 2.6 кг |
| Направляющая система | линейные рециркулирующие рельсы и каретки |
|
Материал и условия окружающей среды |
|
| Материал корпуса | сплав алюминия |
| Покрытие корпуса | черное анодированное |
| Давление окружающей среды | нормальное атмосферное |
| Диапазон рабочих температур | 20±2°С |
|
Управление, интерфейс и кабель |
|
| Рекомендуемые контроллеры | ACS или серия 8SMC5-USB |
| Рекомендуемые драйверы | ACS или серия 8SMC5-USB |
| Рекомендуемый блок питания | 2х фазный/3х фазный источник |
| Интерфейсы подключения | EtherCAT / RS232 / USB / TCP-IP |
| Длина кабеля | 2 м (другие длины - по запросу) |
| Дифференциальные выходы | по запросу |
| Сборка XY | напрямую |
| Сборка Z | не доступна |
|
Дополнительная информация |
|
| Размер подвижной платформы | 170 x 170 мм |
| Линейные размеры позиционера | 220 x 553 x 70 мм |
| Стандарт размеров | метрическая/неметрическая |
| Ортогональность осей в XY сборке | 24 мкрад / 5 угловых секунд |
| Степень защиты | от твердых частиц и капель |
| RoHS | соответствует |
| Вес | 13.5 кг |
