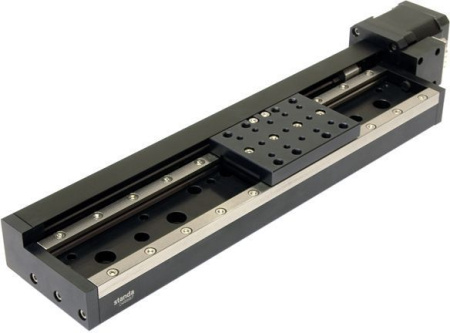

Стандартная модель предназначена для движения по горизонтали, а для систем, которые требуют вертикальное движение по оси Z, рекомендуется использовать транслятор с тормозом, для предотвращения скольжения при выключенном моторе. Код такого транслятора – 8MT50Z. Также он входит в состав XYZ конфигураций. При заказе транслятора с тормозом в паре с контроллером, требуется контроллер с системой управления тормозом (8SMC5-USB-B8-1-BR, 8SMC5-USB-B9-2-BR, 8SMC5-USB-B8-B9-BR, 8SMC5-USB-B9-B9-BR).
- Компактный размер
- Высокая скорость перемещения
- Большая нагрузка

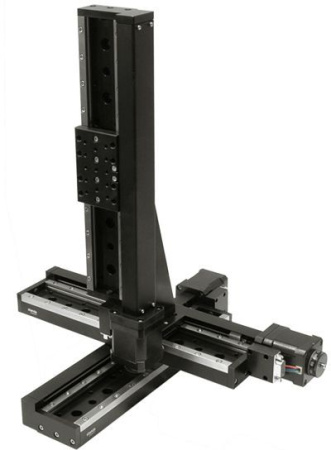

- Возможна X-Y-Z конфигурация
- Производится и в вакуумном исполнении
| Параметр | Значение |
| Диапазон перемещения | |
| Ход, мм | 150 |
| Шаг ведущего винта | 1 мм |
| Разрешение на полном шаге* | 5 мкм |
| Максимальная скорость | 20 мм/сек* |
| Количество осей | 3 |
| Энкодер | нет |
| Перемещение | - |
|
Максимальная нагрузка |
|
| Горизонтальная | 30 кг |
| Вертикальная | 8 кг |
| Двигатель | 4247 |
| Масса, кг: | 1,4 |
|
Сборка |
|
| X-Y | напрямую |
| Z | 2AB175 |
| Рекомендованные контроллеры | 8SMC5-USB |
| Концевые выключатели | 2 |
*Условия теста:
- Шаговый двигатель: 2-фазная биполярная разводка проводов, фазовое сопротивление 3,2 Ом, 200 шагов на один оборот, угол одного шага 1,8°, ток 1,2 А
- СТАНДА контроллеры
- 36 В
