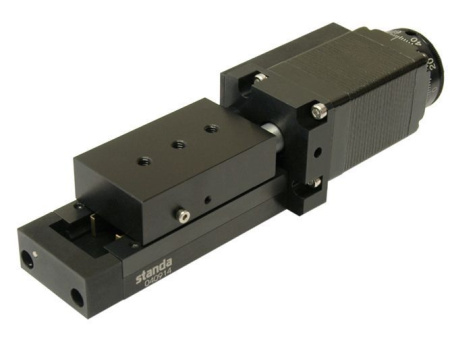

Моторизованные линейные трансляторы 8MT173 разработаны на базе трансляторов 7Т173. Используемый ведущий винт с четырёхгранным приводом, обеспечивает компактную, но надёжную конструкцию. Основание и подвижная платформа транслятора изготовлены из анодированного алюминия, рабочие детали – из стали.
Механические параметры моторизованных трансляторов аналогичны параметрам регулируемых вручную 7Т173. Разрешение, скорость перемещения и нагрузка зависят от параметров двигателей, ведущего привода, а также от контроллера и режима управления, выбранного пользователем. Мы устанавливаем любые типы шаговых, серво или двигателей постоянного тока по Вашему выбору на заказ.
Моторизованные трансляторы имеют два концевых выключателя. Они могут быть использованы для выставления точки отсчета, но довольно грубо (в пределах нескольких шагов двигателя). Позиция двигателя может быть установлена с точностью до одного шага считыванием показателя регулировочной ручки на оси двигателя.
К трансляторам прилагаются электрические спецификации и схемы электрических соединений двигателей.
- Узкий (30 мм)
- Компактный
- Высокая точность направляющей
- Шаг ведущего винта 0,25 мм
- Диапазон перемещения 10, 20, 25, 30 мм
- Возможны XYZ конфигурации
| Параметр | Значение |
| Диапазон перемещения, мм | 20 |
| Шаг ведущего винта, мм | 0,25 |
| Разрешение полный шаг, мкм | 1,25 |
| Макс. скорость, мм/сек | 2,5 |
| Количество осей | 1 |
| Энкодер | нет |
|
Нагрузка |
|
| Горизонтальная, кг | 3 |
| Вертикальная, кг | 1 |
| Кабель | Интегрированный вакуумный, 2 м |
| Разъём двигателя | HDB15(M) |
| Двигатель | VSS42 |
| Вес, кг | 0,42; 0,48; 0,49; 0,5 |
|
Сборка |
|
| X-Y | 2CP173V-20 |
| Z | 2AB173V-20 |
| Рекомендованный контроллер | 8SMC5-USB |
| Концевые выключатели | 2 |
*Условия теста:
Шаговый двигатель: 2-фазная биполярная разводка проводов, фазовое сопротивление 6,8 Ом, 200 шагов на один оборот, угол одного шага 1,8°, ток 0,67 АСТАНДА контроллеры
Блок питания 36В
