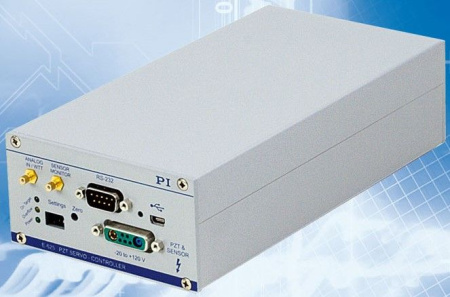

Одноканальный сервоконтроллер E-625 производства компании Physik Instrumente (PI) оборудован RS-232 и USB интерфейсами и точными 24-битными A/D конвертерами (АЦП) для высокой точности позиционирования и большой разрешающей способности. Блок пьезоусилителя с пониженным уровнем шума может выдать пиковое значение выходного тока до 120 мА для низковольтных пьезоэлектрических актуаторов. Разработаны версии для актуаторов и позиционеров с обратной связью посредством емкостного и тензо (SGS) датчиков.
PI использует запатентованные датчики, которые обладают быстрым откликом, оптимальным разрешением и стабильностью в нанометровом диапазоне. Контроллеры серии E-625 могут работать с емкостными и тензо (SGS) датчиками. Встроенный фильтр позволяет настроить контроллер для работы близко к резонансной частоте механической части системы.
Мультиканальное управление: до 12 каналов.
До 12 пьезоусилителей E-625 могут быть объединены в одну сеть и управляться с одного интерфейса ПК. Различные элементы связаны параллельным соединением, что обеспечивает более высокие скорости передачи данных, чем при последовательном соединении. Параллельное соединение между отдельными сервоконтроллерами E-625 реализуется через дополнительный кабель E-625.CN. Контроллер поставляется с ПО под ОС Windows, набором библиотек и драйверов для включения в автоматизированные комплексы с управлением посредством LabVIEW.
|
Параметр |
Значение |
|
Модель |
E-625.SR / E-625.CR |
|
Назначение |
Пьезоусилитель / сервоконтроллер |
|
Количество каналов |
1 |
|
Серво характеристики |
P-I (аналоговый), режекторный фильтр |
|
Тип датчика |
Тензо датчик (.S) (SGS)/ Емкостной (.C) |
|
Диапазон входных управляющих напряжений |
-2 … +12 В |
|
Выходное напряжение |
-30 … +130 В |
|
Пиковый ток на канал, <5 мс |
120 мА |
|
Средний ток на канал |
60 мА |
|
Ограничение по току |
Защита от короткого замыкания |
|
Шум, 0-100 кГц |
0.8 мВ(rms) |
|
Коэффициент усиления напряжения |
10 ±0.1 |
|
Входной импеданс |
100 кОм |
|
Присоединительный интерфейс* |
USB, RS-232 (9-pin Sub-D разъём, 9.6–115.2 kBaud), 24-bit АЦП и 20-bit ЦАП |
|
Разъем для подключения пьезоэлемента |
LEMO ERA.00.250.CTL (.SR) / Sub-D Special (.CR) |
|
Разъем датчика |
LEMO EPL.0S.304.HLN (.SR) / Sub-D Special (.CR) |
|
Разъем управляющего сигнала |
SMB |
|
Контрольный разъем датчиков |
SMB |
|
Сетевые возможности |
До 12 каналов, параллельно |
|
Набор команд управления* |
PI General Command Set (GCS) |
|
Пользовательское ПО* |
PIMikroMove |
|
Драйверы* |
LabVIEW драйверы, DLLs |
|
Поддерживаемая функциональность* |
Wave table, 256 точек данных, внешний триггер, 16 макросов |
|
Диапазон рабочих температур |
+5 … +50 °С |
|
Предотвращение перегрева |
выключение при 75 °С |
|
Размеры |
205 x 105 x 60 мм |
|
Масса |
1.05 кг |
|
Рабочее напряжение |
12 …30 В (DC), стабилизированное (адаптер включен в комплект) |
|
Энергопотребление, max |
2 А |
