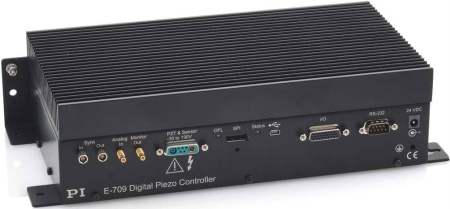

Контроллер E-709.CHG является одноканальными и предназначен для управления пьезоактуаторами и пьезоплатформами с ёмкостным датчиком обратной связи.
В сравнение с более компактной моделью E‑709.CRG контроллер E‑709.CHG имеет большую выходную мощность (15 Вт), что позволяет использовать его для динамических применений.
Контроллер Е-709.CHG оснащен интерфейсами USB, RS-232 и SPI.
Также Е-709.CHG имеет разъём HD-Sub-D 26‑pin, обеспечивающий 1 аналоговый вход (от 0 до 10 В), 1 линию для контроля входного аналогового сигнала от 0 до 10 В, 1 цифровой вход (программируемый LVTTL), 1 аналоговый выход, 5 цифровых выходов (LVTTL, 3 – предустановленных, 2 – программируемых). Аналоговый сигнал от 0 до 10 В может быть также подан и измерен через разъёмы SMB.
Для синхронизации сигналов с ёмкостных датчиков, при использовании нескольких контроллеров, Е-709.CHG оснащён четырёхштырьковыми разъёмами LEMO.
В комплекте с контроллером Е-709.CHG поставляется программное обеспечение PIMikroMove, NanoCapture, драйверы LabVIEW, библиотека функций GCS, и дополнительные утилиты.
Программное обеспечение PIMikroMove работает с операционными системами Windows и позволяет управлять позиционерами с помощью интуитивно понятного графического интерфейса.
ПО NanoCapture работает с операционными системами Windows и предназначено для чтения и установки дополнительных параметров контроллера и пьезоплатформы (определение резонансной частоты пьезоплатформы и анализ времени позиционирования, регулировка коэффициента усиления, подстройка частоты режекторного фильтра и т.д.
Библиотека функций GCS представляют собой набор команд для управления позиционерами и может быть использована при программировании приложений на языках высокого уровня, например С++. Библиотеки GCS и драйверы для LabVIEW совместимы с операционными системами Windows и Linux.
|
Параметр |
Значение |
|
Назначение |
Одноканальный цифровой контроллер для управления пьезоплатформами в динамическом режиме |
|
Количество каналов |
1 |
|
Процессор |
DSP c плавающей точкой, 150 МГц |
|
Серво характеристики |
ПИ-регулятор, 2 режекторных фильтра, линеаризация датчика |
|
Частота дискретизации серво управления |
10 кГц |
|
Частота дискретизации датчика |
10 кГц |
|
Датчик |
|
|
Тип датчика |
Ёмкостный |
|
Линеаризация |
Полином 5-й степени |
|
Полоса пропускания датчика |
5 кГц |
|
Разрешение датчика |
16 бит |
|
Внешняя синхронизация |
Да |
|
Усилитель |
|
|
Выходное напряжение |
от -30 до +130 В |
|
Пиковая выходная мощность ( < 2 мс) |
50 Вт |
|
Средняя выходная мощность (> 5 мс) |
15 Вт |
|
Пиковый выходной ток (< 2 мс) |
500 мА |
|
Средний выходной ток (> 5 мс) |
160 мА |
|
Ограничение по току |
Защита от короткого замыкания |
|
Разрешение ЦАП |
17 бит |
|
Интерфейсы |
|
|
Интерфейсы связи |
USB, RS-232, SPI |
|
Разъём для подключения пьезопозиционеров |
Sub-D-Special connector |
|
Порты ввода/вывода |
1 аналоговый вход (от 0 до 10 В), 1 линия для контроля входного аналогового сигнала от 0 до 10 В, 1 цифровой вход (программируемый LVTTL), 1 аналоговый выход, 5 цифровых выходов (LVTTL, 3 – предустановленных, 2 – программируемых) |
|
Набор используемых команд управления |
PI General Command Set (GCS) |
|
Пользовательское ПО |
PIMikroMove, NanoCapture |
|
Драйверы |
LabView с библиотеками GCS для ОС Windows и Linux |
|
Функциональные возможности |
Генератор сигналов, запись данных, триггер, автонастройка нулевого положения, совместимость с MATLAB, MetaMorph, µManager, Andor iQ |
|
Дисплей |
Индикатор состояния (LED), Индикатор перегрузки (LED) |
|
Прочие характеристики |
|
|
Диапазон рабочих температур |
От 5 до 50 °С |
|
Габариты |
320 x 150 x 80 мм |
|
Масса |
2.5 кг |
|
Рабочее напряжение |
24 В, БП включён в комплект поставки |
|
Максимальная потребляемая мощность |
45 Вт |
