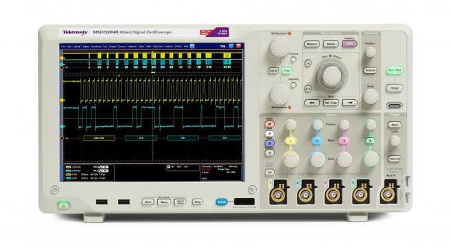

Назначение цифрового осциллографа MSO5054B
При современных высоких скоростях передачи данных и жестких временных параметрах сигналов требуется использование осциллографа с отличной производительностью сбора данных сигналов и возможностями анализа. Осциллограф MSO5054B отличается высочайшей точностью регистрации сигнала, полосой пропускания 500 МГц и частотой выборки 5 Гвыб/с, а также расширенными возможностями анализа и математическими операциями.
Возможность работы на осциллографе программного обеспечения под Windows®.
Модель MSO5054B можно оснастить для отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.
Особенности цифрового осциллографа MSO5054B
При современных высоких скоростях передачи данных и жестких временных параметрах сигналов требуется использование осциллографа с отличной производительностью сбора данных сигналов и возможностями анализа. Осциллограф MSO5054B отличается высочайшей точностью регистрации сигнала, полосой пропускания 500 МГц и частотой выборки 5 Гвыб/с, а также расширенными возможностями анализа и математическими операциями.
Возможность работы на осциллографе программного обеспечения под Windows®.
Модель MSO5054B можно оснастить для отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.
Особенности цифрового осциллографа MSO5054B
- Полный набор функций для сбора данных. Точность регистрации сигнала обеспечивается при полосе пропускания до 500 МГц, максимальной частоте выборки 5 Гвыб/с и длине записи 25 млн. точек.
- 4 аналоговых и 16 цифровых каналов. Анализ аналоговых и цифровых сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложных проектах.
- Режим захвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редких событий с помощью патентованной технологии Tektronix FastAcq. Максимальная скорость захвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
- Расширенная система запуска. Быстрый захват аномалий сигнала при помощи более чем 350 доступных комбинаций системы запуска, включая время установки и удержания, пакетов последовательных и параллельных шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
- Органы управления Wave Inspector®. Простота поиска, установки меток и навигации по записям большой длины при поиске всех случаев до 8 событий одновременно.
- Встроенные средства анализа. Анализ устройств с помощью 53 автоматических измерений, статистики измерений, гистограмм, дополнительных математических операций, определяемых пользователем фильтров и специализированных программных модулей MATLAB и .NET.
- Запуск и анализ по сигналам параллельных шин (для серии MSO). Быстрая отладка распространенных последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, MIL-STD-1553B, CAN, LIN, Ethernet и FlexRay при помощи автоматического запуска, декодирования и поиска.
- Декодирование протокола с помощью функций запуска по сигналам последовательных шин и анализа. Быстрая отладка последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay при помощи автоматического запуска, декодирования и поиска.
- Пакеты прикладных программ. Пакет для анализа джиттера и построения глазковых диаграмм в стандартной комплектации и свыше 25 дополнительных опциональных пакетов программ для анализа источников питания, соответствия стандартам последовательной РЧ-передачи данных, памяти и т. д.
- Пассивный пробник напряжения с малой емкостью. Четыре пробника 1 ГГц или 500 МГц с наилучшей в отрасли емкостной нагрузкой < 4 пФ в стандартной комплектации для обеспечения точности измерений.
| Параметр | Значение |
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 5 Гвыб/с на каждом канале |
| Время нарастания | 700 ps |
| Погрешность коэффициента усиления | ±1.5% с ухудшением на 0.10%/°C при температуре выше 30 °C |
| Эффективное число бит | 6 бит |
| Входы | 1 МОм/50 Ом - TekVPI |
| Максимальное эквивалентное время дискретизации | 400 Гвыб/с |
| Максимальная длина записи в стандартной конфигурации | 25 млн. точек/канал |
| Максимальная длина записи с опцией | до 125 млн. точек |
| Дисплей | сенсорный ЖК-дисплей 26 см |
| Напряжение источника питания | 100 до 240 В ±10% |
| Частота источника питания | 45 Гц до 66 Гц (85 до 264 В) |
| 360 Гц до 440 Гц (100 до 132 В) | |
| Потребляемая мощность | 275 Вт максимум |
| Размеры | 439х206х233 мм |
| Вес |
6.7 кг |
