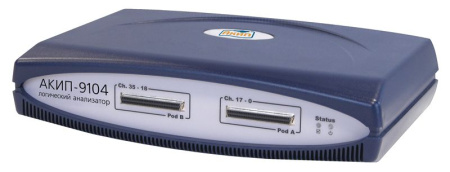

Логический анализатор АКИП-9104-2 – это электронный измерительный прибор, который позволяет визуально отображать, фиксировать и измерять последовательности цифровых сигналов. С его помощью специалисты тестируют и отлаживают работу электронного оборудования. Логический анализатор этой модели может использоваться при проектировании компьютерных компонентов и других подобных устройств.

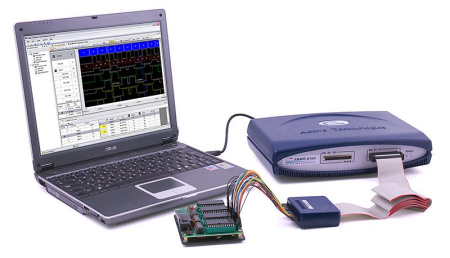

Прибор предназначен для работы в паре с компьютером. Позволяет выполнять измерение цифровых сигналов, декодировать и анализировать их. Необходимое для работы программное обеспечение идет в комплекте с логическим анализатором . При необходимости возможна интеграция анализатора с другим ПО с помощью популярных языков программирования. Подключение производится с помощью USB порта.
| Параметр | Значение |
|
Параметры анализатора |
|
| Частота дискретизации | 500 МГц / 1,5 ГГц |
| Временной анализ | 500 МГц (максимальная частота входного сигнала) |
| Анализ состояний |
до 200 МГц (для типа памяти DDR) до 100 МГц (для типа памяти SDR) |
| Количество каналов | 36 (расширение до 288) |
| Память | 4 Мбит / 1 кБит при 1,5 ГГц |
|
Синхронизация и анализ протоколов |
|
| Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
| Режимы синхронизации | Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск |
| Уровни синхронизации | 31 |
|
Общие данные |
|
| Габаритные размеры | 173 × 273 × 67 мм |
| Масса | 0,7 кг |
| Напряжение питания | 12 В (DC) |
