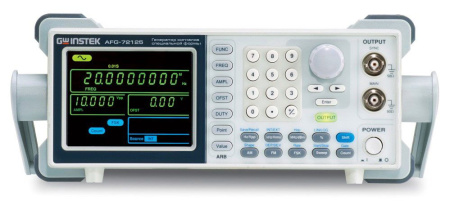

Генератор сигналов специальной формы GW Instek AFG-72105 воспроизводит одиночные и периодические сигналы, чья форма отличается от прямоугольной. Устройство относится к линейке начального уровня и способно генерировать сигналы в частотном диапазоне до 5 МГц.
Поддерживается технология прямого цифрового синтеза генерируемого сигнала. Благодаря этому, можно получить сигнал с высокой точностью. В любой момент времени работы будут известны все характеристики воспроизводимого сигнала: частота, амплитуда, фаза с возможностью их изменения.
Генератор имеет внутреннюю память на 10 ячеек для запоминания формы генерируемого сигнала. Благодаря этому, специалист может сформировать сигналы с нужными ему параметрами, записать их и воспроизводить в любое время без длительной настройки оборудования, что важно при работе в лабораториях и сервисных центрах.
Прибор способен генерировать любые формы сигнала. Доступны варианты в виде синусоидальной кривой, треугольника (пилы), постоянное смещение. Это позволяет специалистам использовать генератор сигналов специальной формы GW Instek AFG-72105 для тестирования различного оборудования радиосвязи. Кроме того, генератор формирует сигналы произвольной формы.

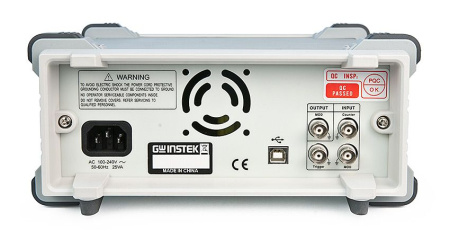

Поддерживается соединение с компьютером через USB и взаимодействие со специализированным программным обеспечением. В программе на ПК специалист может с помощью удобного интерфейса сформировать сигнал произвольной формы и сохранить его для быстрого выбора при частом использовании, в том числе, и для воспроизведения на других генераторах сигналов специальной формы GW Instek .
Особенности:
- разрешение изменения частоты – 0,1 ГГц;
- частота дискретизации 20 МГц;
- имеется вход внешней модуляции и выход ТТЛ.
| Параметр | Значение |
|
Выходные параметры |
|
| Частотный диапазон(синус, меандр) | 0,1 Гц – 5 МГц |
| Разрешение | 0,1 Гц |
| Погрешность установки частоты | ±20х10-6 |
| Выходной уровень | 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ |
|
Синусоида |
|
| Погрешность установки уровня на 1 кГц | ±(1%+1 мВ пик-пик) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ при f < 100 кГц |
| 0,3 дБ при f = 100 кГц … 5 МГц | |
| 0,4 дБ при f = 5 МГц … 25 МГц | |
| Коэффициент гармоник (амплитуда>1 Впик-пик) | ≤ -55 дБн от DC до 1 МГц |
| <-45 дБн от 1 МГц до 5 МГц | |
| < -30 дБ от 5 МГц до 25 МГц | |
|
Постоянное смещение |
|
| Диапазон смещения | ±5 Впик на нагрузке 50 Ом (AC+DC)±10 Впик без нагрузки (AC+DC) |
| Погрешность установки | ±(1%+5 мВ + 0,5 %от амплитуды) |
|
Меандр |
|
| Частотный диапазон | 0,1 Гц – 5 МГц |
| Время нарастания/спада | < 25 нс при нагрузке 50 Ом |
| Выброс | <5% |
| Перестраиваемая скважность | 1,0% - 99% (до 100 кГц) |
| 20%– 80% (до 5 МГц) | |
| 40%– 60% (до 10 МГц) | |
| 50% (до 25 МГц) | |
| Асимметрия | 1 % от периода + 1 нс |
|
Пила |
|
| Диапазон частот | 0,1 Гц – 1 МГц |
| Нелинейность | <0,1% |
| Перестраиваемая скважность | 0,0 – 100,0% (разрешение 0,1 %) |
|
Произвольная форма |
|
| Частота дискретизации | 20 МГц |
| Частота повторения | 10 МГц |
| Длина памяти | 4 тысячи точек |
| Разрешение ЦАП | 10 бит |
|
АМ |
|
| Формы несущей | Синус, меандр, пила, произвольная |
| Источник модуляции | Внешний/ внутренний |
| Модулирующее колебание | Синус, меандр, треуг. (2 мГц … 20 кГц –внутр., DC…20 кГц –внеш.) |
| Глубина АМ | 1…120 % |
|
ФМ |
|
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | Внешний/внутренний |
| Мод. колебание | Синус, меандр, треуг.(2 мГц … 20 кГц– внутр., DC…20 кГц – внеш.) |
| Девиация | от DC до максимальной частоты |
|
Свипирование |
|
| Формы несущей | Синус, меандр, пила, произвольная |
| Диапазон частот | такой же, как у основного сигнала |
| Цикл свипирования | 1мс…500 с |
| Режим свипирования | Линейный или логарифмический |
| Источник | Внутренний/ внутренний |
|
ЧМН |
|
| Формы несущей | Синус, меандр, пила, произвольная |
| Модулир. колебание | 50 % скважности меандра |
| Внутренний источник | 2 мГц…100 кГц |
| Диапазон частот | От 0,1 Гц до максимальной частоты |
|
Частотомер |
|
| Диапазон частот | 5 Гц…150 МГц |
| Разрешение | 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц) |
| Вх. сопротивление | 1 МОм (150 пФ) |
|
Общие данные |
|
| Дисплей | ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов) |
| Память | 10 ячеек (профили настроек) |
| Напряжение питания | 100…240 В; частота 50…60 Гц |
| Габаритные размеры | 266 х 107 х 293 мм |
| Масса |
2,5 кг |
