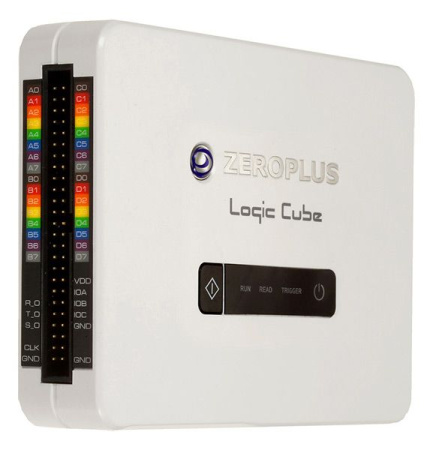

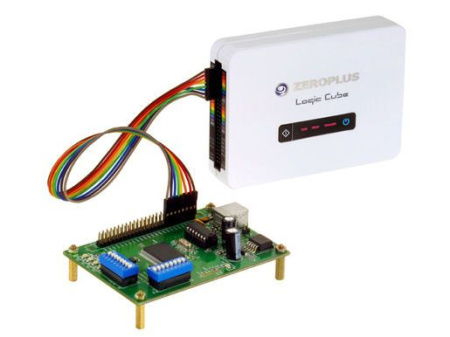

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.
Пользователь логического анализатора имеет в своем распоряжении: 16 входных цифровых каналов, память 32 Кбит на канал (8 Мбит в режиме компрессии), тактовая частота 100 МГц, расширенный набор схем синхронизация и анализа (по шине, логический, статистический, опция синхронизации по длительности импульсов). Пользователю доступен для скачивается с сайта компании Zeroplus пакет из 24-х протоколов для анализа и декодирования: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI(EEPROM AT25F), I2C, UART, SPI, 7-SEGMENT LED, USB 1.1, LCD 1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51. Остальные протоколы являются платной опцией и предоставляются по запросу.
| Параметр | Значение | |
| Внутренняя тактовая частота | 100 Гц – 100 МГц | |
| Внешняя тактовая частота | 100 МГц | |
| Количество каналов | 16 | |
| Память | 512 кбит / 32 кбит на канал / 8 Мбит в режиме компрессии | |
| Порог срабатывания | -6…+6 В | |
| Погрешность установки порога срабатывания | 100 мВ | |
| Максимальное входное напряжение | ±30 В | |
| Входное сопротивление | 500 кОм/10 пФ | |
| Задержка между каналами | Не более 1,5 нс | |
|
Синхронизация и анализ протоколов |
||
| Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону | |
| Пороговый уровень | TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В) | |
| Макс. частота сигнала порогового уровня | 75 МГц | |
| Задержка | по времени, по отсчетам (1-65535), по странице (1 - 8192) | |
| Анализ протоколов | I2C, UART, SPI, 7-SEGMENT LED | |
|
Общие данные |
||
| Напряжение питания | 5 В по USB | |
| Потребляемая мощность | Не более 2 Вт | |
| Габаритные размеры | 130 × 100 × 30 мм | |
| Масса |
0,175 кг |
|
