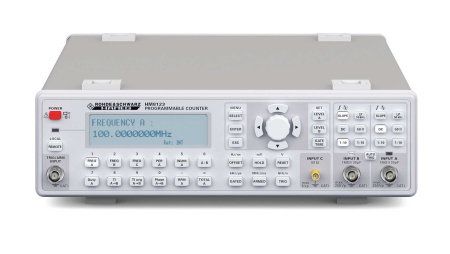

О товаре:
Число каналов: 3
Диапазон частот: 1 мГц - 3 ГГц
Измерительные функции: Частота, Период, Обороты в минуту, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Импульсные измерения
Число каналов: 3
Диапазон частот: 1 мГц - 3 ГГц
Измерительные функции: Частота, Период, Обороты в минуту, Временные интервалы, Длительность импульса, Фазовый сдвиг, Коэффициент заполнения, Отношение частот, Импульсные измерения
Актуальность цен и наличие уточняйте у менеджера
Под заказ
Особенности:
- Каналы A, B 0,001 Гц ... 200 МГц.
- Канал C 100 МГц ... 3 ГГц.
- Встроенный аттенюатор для регулировки входного уровня.
- НЧ-фильтр для устранения влияния помех.
- Хранение в памяти до 10 настроек прибора.
- Возможность монтажа в 19-дюймовую измерительную стойку.
| Параметр | Значение |
| Число каналов | 3 |
| Число разрядов | 10 |
| Диапазон измеряемых частот |
0,001 Гц – 3 ГГц входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы; вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы |
| Диапазон измеряемых периодов | 5 нс – 10,000 с |
| Диапазон измерения временных интервалов |
10 нс – 10,000 с (вход А = старт; вход В = стоп) |
| Длительность импульсов | > 5 нс |
| Входное сопротивление |
входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ вход С: 50 Ом |
| Чувствительность |
входы А,В: U скз = 25 мВ в диапазоне частот от 0,001 Гц до 80 МГц; (U пик = 80 мВ для сигналов импульсной формы) U скз = 65 мВ в диапазоне частот от 80 МГц до 200 МГц; U скз = 50 мВ в диапазоне частот от 20 Гц до 80 МГц в режиме автозапуска; вход С: U скз = 30 мВ в диапазоне частот от 100 МГц до 1 ГГц; U скз = 80 мВ в диапазоне частот от 1 ГГц до 3 ГГц |
| Максимальное входное напряжение |
входы А,В: при 50 Ом: U скз = 5 В при 1 МОм: U пост + пик = 250 В в диапазоне частот до 440 МГц; U скз = 8 В на 1 МГц; вход С: U пост + пик = 5 В |
|
Относительная погрешность измерения частоты сигналов, не более |
Определяется по формуле: где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; d зап – относительная погрешность, обусловленная системой запуска; t сч – установленное время счета прибора, с; tр = 1,25 ×10 -8 – разрешающая способность измерения, с; Uвх.шум – входной шум прибора, не более 100 мкВ; Uпик-пик – пиковая амплитуда сигнала в точке запуска; t- время нарастания сигнала в точке запуска, с |
|
Относительная погрешность измерения периода сигналов, не более |
Определяется по формуле: |
| Относительная погрешность измерения временных интервалов, не более |
где: d0 – относительная погрешность по частоте внутреннего кварцевого генератора или внешнего источника опорного сигнала; τр= 10 нс (0,1 пс – 10 нс – в режиме «усреднения») – разрешающая способность измерения; τсист = 4 нс – систематическая погрешность; d зап – относительная погрешность, обусловленная системой запуска; Δτ – значение измеряемого временного интервала, с |
| Параметры опорного кварцевого генератора |
- номинальная частота: 10 МГц; - температурная стабильность: для HM8123 (TCXO) ± 0,5 × 10-6 для HM8123-X (OCXO) ± 1,0 × 10-8 - старение: для HM8123 (TCXO) <0,05 × 10-6 в день для HM8123-X (OCXO) ≤ ± 1,0 × 10-9 в день |
| Питание прибора |
Напряжение питания поддерживает автоматически от 105 до 253 В; частота сети (55 ± 5) Гц; потребляемая мощность 20 ВА, не более |
| Измерительные функции | частота, период, обороты в минуту, временные интервалы, длительность импульса, фазовый сдвиг, коэффициент заполнения, отношение частот, импульсные измерения |
| Особенности |
каналы A, B 0,001 Гц ... 200 МГц, канал C 100 МГц .. 30ГГц, встроенный аттенюатор для регулировки входного уровня, НЧ-фильтр для устранения влияния помех, хранение в памяти до 10 настроек прибора, возможность монтажа в 19-дюймовую измерительную стойку |
| Опции |
канал С, 100 МГц ... 3 ГГц, 100 МГц ... 8 ГГц, 100 МГц ... 14 ГГц, 100 МГц ... 20 ГГц, опорный генератор, ±3,6e-7 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 365 × 285 × 75 |
| Масса, кг, не более | 4,0 |
|
Рабочие условия применения: - температура окружающей среды - влажность - атмосферное давление |
От плюс 5 до плюс 40 °С; от 5 до 80 %; от 60 до 106 кПа |
|
Нормальные условия применения: - температура окружающей среды - влажность - атмосферное давление |
От плюс 15 до плюс 25 °С; от 40 до 80 %; от 84 до 106 кПа |
| Опорный генератор | ±3,2e-6 |
| Интерфейс |
USB, RS-232, опция GPIB |
