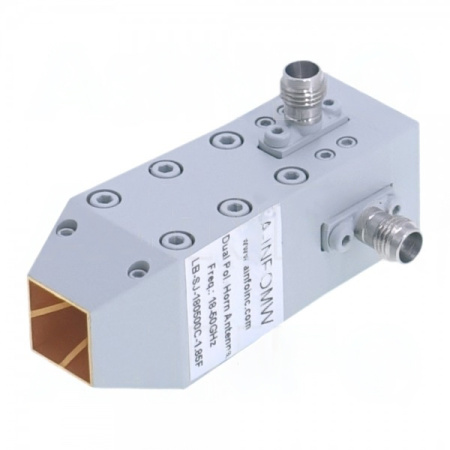

Широкополосная рупорная антенна с двойной поляризацией LB-SJ-180540C-1.85F, работающая в диапазоне частот от 18 до 54 ГГц, с номинальным усилением 11 дБ и низким КСВ 1.5:1 с выходным разъемом 1.85 мм Female. Модель LB-SJ-180540C-1.85F имеет равномерное усиление во всем частотном диапазоне, обеспечивая эффективные рабочие характеристики и направленность. Может выдерживать 5 Вт непрерывной и 10 Вт пиковой мощности. Антенна, изготовленная из легкого коррозионностойкого алюминия, обеспечит долгие годы бесперебойной работы внутри и вне помещений. Антенна имеет двойную линейную поляризацию и идеально подходит для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления и диаграммы направленности антенны и других применений.
|
Параметр |
Значение |
|
Модель |
LB-SJ-180540C-1.85F |
|
Частота (ГГц) |
18-54 |
|
Усиление (дБ) |
11 |
|
Поляризация |
двойная линейная |
|
Ширина луча 3 дБ, E-плоскость, мин. (град.) |
19 |
|
Ширина луча 3 дБ, E-плоскость, макс. (град.) |
72 |
|
Ширина луча 3 дБ, H-плоскость, мин. (град.) |
27 |
|
Ширина луча 3 дБ, H-плоскость, макс. (град.) |
79 |
|
Перекрестная поляризация, мин. (дБ) |
20 |
|
Перекрестная поляризация, тип. (дБ) |
35 |
|
Изоляция между портами, мин. (дБ) |
30 |
|
Изоляция между портами, тип. (дБ) |
40 |
|
КСВН, тип. |
1.5:1 |
|
КСВН, макс. |
2.0:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
коаксиальный |
|
Коннектор |
1.85 мм (V) Female |
|
Потребляемая мощность, CW (Вт) |
5 |
|
Потребляемая мощность, пиковая (Вт) |
10 |
|
Материал корпуса |
алюминий |
|
Отделка |
химическое конверсионное покрытие |
|
Размер, ШхВхД (мм) |
32.8х32.8х61.5 |
|
Вес (кг) |
0.07 |
|
Применение |
общего назначения внутри и снаружи помещений, стационарное |
|
Решение |
измерения антенны, подачи отражателя, измерения дальнего поля, плоского измерения ближнего поля, цилиндрического измерения ближнего поля, сферического измерения ближнего поля, CATR, системной интеграции |
