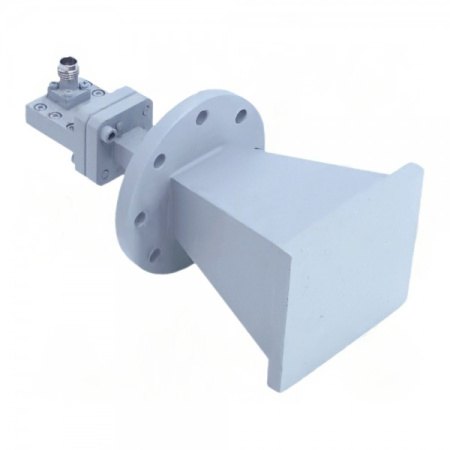

Многооктавные рупорные антенны серии LB имеют линейную поляризацию и обеспечивают эффективное недорогое средство проведения широкополосных измерений. Антенны могут работать в диапазоне частот от 840 МГц до 40 ГГц. Идеально подходят для тестирования электромагнитных помех, пеленгации, наблюдения, измерения усиления антенны и диаграммы направленности и др. Обладают высоким коэффициентом усиления, низким КСВН и преимуществами небольшого размера и легкого веса. Отчет об испытаниях предназначен только для справки. Аниенна изготовлена из прочной меди с высокой тепло- и электропроводностью, поставляется со специально разработанным атмосферостойким обтекателем, который обеспечивает превосходную защиту от дождя и пыли, но при этом имеет очень небольшие потери во всем диапазоне рабочих частот.
|
Параметр |
Значение |
|
Модель |
LB-180550-20-C-1.85FSPO |
|
Частота (ГГц) |
18-55 |
|
Тип волновода |
двойной гребень |
|
Размер волновода EIA WRD |
WRD180 |
|
Коэффициент усиления, тип. (дБ) |
20 |
|
Поляризация |
линейная |
|
Ширина луча 3 дБ, плоскость E, мин. (град.) |
7 |
|
Ширина луча 3 дБ, плоскость E, макс. (град.) |
24 |
|
Ширина луча 3 дБ, плоскость Н, мин. (град.) |
9 |
|
Ширина луча 3 дБ, плоскость Н, макс. (град.) |
26 |
|
Изоляция от перекрестной поляризации, тип. (дБ) |
40 |
|
КСВН, тип. |
1.5:1 |
|
Импеданс (Ом) |
50 |
|
Тип выхода |
C: коаксиальный |
|
Коннектор |
1.85 мм (V) Female |
|
Допустимая мощность, CW (Вт) |
5 |
|
Допустимая мощность, пиковая (Вт) |
10 |
|
Материал корпуса |
медь |
|
Отделка |
позолота и пассивация, серая краска |
|
Размер, ШхВхД (мм) |
55 х 55 х 115.5 |
|
Вес (кг) |
0.3 |
|
Применение |
наружное, водо- и пыленепроницаемое, стационарное |
|
Решение для |
определения коэффициента усиления, измерения антенны, измерения дальнего поля, системной интеграции |
