Срок гарантии: 12 месяцев |

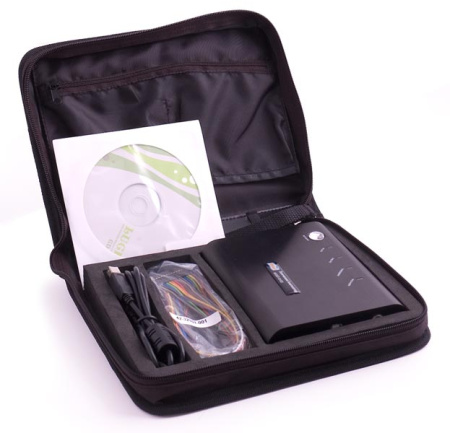

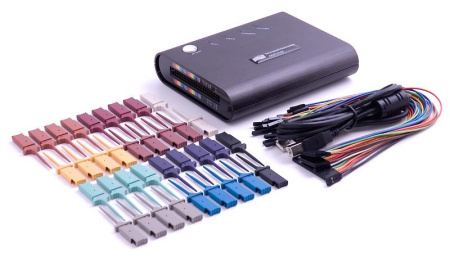

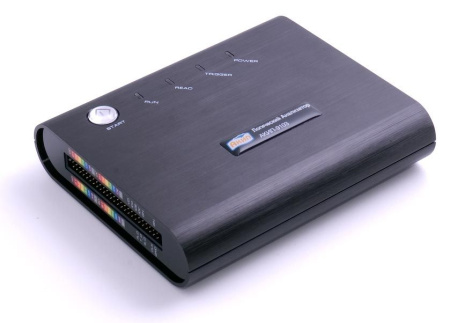

Логический анализатор АКИП-9102 – современный измерительный прибор, который отличается минимальными размерами, но позволяет выполнять весь спектр анализов и тестов, для которых ранее использовались громоздкие и тяжелые модели для использования в лаборатории.
Анализатор работает с частотой до 200 МГц и позволяет выполнять проверку бинарных состояний по 32 каналам.
Прибор функционирует в паре с ноутбуком или стационарным компьютером. Для соединения к ПК используется провод с интерфейсом USB. Для вывода и замера данных применяется специализированное ПО, которое идет вместе с прибором.
Расширенная синхронизация обеспечивает стабильный анализ работы нескольких устройств одновременно. Анализ выполняется по шине, логический и статистический.

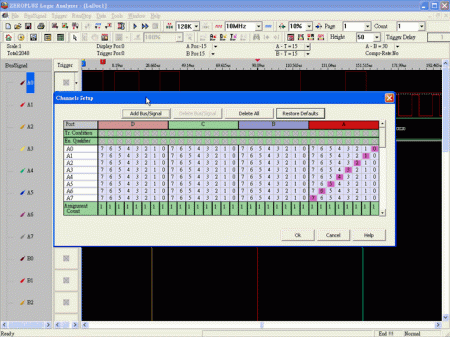

Приложение для компьютера, которое работает вместе с логическим анализатором АКИП-9102, позволяет вывести на экран компьютера элементы управления. С помощью программы вы можете выполнить замеры различных характеристик тестируемого оборудования. Имеется возможность указания условий начала измерений, сохранения данных и изменения других опций. При необходимости можно запустить программное обеспечение анализатора и приложение на проверяемой электронике в разных окнах одного компьютера.
| Параметр | Значение |
| Параметры анализатора | |
| Частота дискретизации | до 200 МГц |
| Внеш. тактовая частота | 100 МГц |
| Количество каналов | 32 |
| Память | 4 Мбит (128 кбит на кан.) |
| Порог срабатывания | -6…+6 В |
| Погрешность установки порога срабатывания | 100 мВ |
| Максимальное входное напряжение | ±30 В |
| Входное сопротивление | 500 кОм/10 пФ |
| Задержка между каналами | Не более 1,5 нс |
|
Синхронизация и анализ протоколов |
|
| Условия синхронизации | по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
| Пороговый уровень | TTL, CMOS, ECL или заданный (-6 В…+6 В) |
| Макс. частота сигнала порогового уровня | 75 МГц |
| Задержка | по времени, по отсчетам (1-65535), по странице (1 - 8192) |
| Анализ протоколов | I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus |
|
Общие данные |
|
| Напряжение питания | 5 В по USB |
| Потребляемая мощность | Не более 2 Вт |
| Габаритные размеры | 130 × 100 × 30 мм |
| Масса | 0,175 кг |
