Артикул:
АКИП-3310
|
Госреестр:№ 72918-18 до: 26.10.2023 |
1 210 048 руб.
Варианты цен
1 210 048 руб.
Под заказ
В корзину
Купить в 1 клик

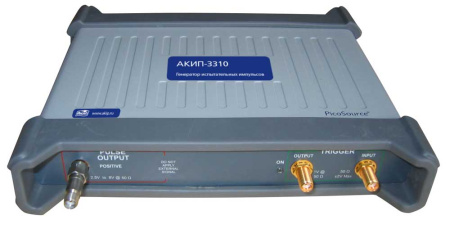

Генератор испытательных импульсов предназначен для определения параметров переходной характеристики осциллографов (время нарастания, выброс и неравномерность вершины) и использования в качестве рабочих эталонов при их поверке и калибровке.
Особенности:
Особенности:
- Число выходов: 1 канал (интегрированный , технология SRD)
- Интегрированный выход положительного импульса прямоугольной формы с возвратом к уровню 0В (перепад напряжения)
- Длительность фронта <50 пс (10-90%), амплитуда от 2,5 В до 8 В
- Диапазон установки длительности импульса: 200 нс … 4 мкс
- Вход/выход синхронизации с низким уровнем джиттера
- Внутренний генератор синхроимпульсов с регулируемым периодом 1 мкс … 1 с
- Запись и вызов профилей настройки генератора
- Интерфейс USB 2.0 (FS). Совместим с USB 1.1 и USB 3.0.
- ПО под управлением ОС WIN XP (SP2), Windows Vista, Windows 7, 8, 10.
| Параметры | Значения | |
|
Выходные параметры |
||
| Вид выходного сигнала | Одиночный прямоугольный импульс положительной полярности с регулируемыми амплитудными и временными параметрами | |
| Полярность | Положительная | |
| Выходной импеданс | 50 Ом | |
| Тип разъема основного сигнала | SMA (f) –«розетка» | |
| Выходная амплитуда | 2,5 В … 8 В с шагом 10 мВ (на 50 Ом) | |
| Погрешность установки вых. амплитуды | ± 10% | |
| Скважность |
50% макс. – для вых. амплитуды 2,5…4 В 20% макс. - для вых. амплитуды 4,01…6 В 10% макс. - для вых. амплитуды 6,01…8 В |
|
| Длительность фронта | <50 пс (10% … 90%) | |
| Длительность среза | 8 нс (10% … 90%) | |
|
Общие временные параметры (timing) |
||
| Источник синхрозапуска | Внутренний, внешний | |
| Режим синхрозапуска | Непрерывно или ручной (однокр. событие) | |
| Джиттер относительно переднего фронта (с.к.з.) | 3 пс типично (<3,5 пс макс.) | |
| Задержка после запуска | 48 нс ± 2 нс, фикс. значение | |
| Длительность импульса | 200 нс … 4 мкс с шагом 25 нс | |
| Погреш. установки длительности | ±50 нс + 0,1Ти (Ти – длительность импульса) | |
| Джиттер импульса (с.к.з.) | < 150 пс | |
| Задержка внешнего запуска | 1 мкс … 1,3 мс с шагом 200 нс | |
| Внутренний синхроимпульс | Уст. периода | 1 мкс … 1 с с шагом 200 нс. |
| Погреш. установки | ± (10 нс +100 ppm х P), (P- период) | |
|
Вход внешней синхронизации (Ext TRIG inp) |
||
| Полоса частот | 0…1 ГГц | |
| Чувствительность | 20 мВ п-п в диапазоне 0…100 МГц; 20…100 мВ (увеличивается линейно) в диапазоне 101 МГц…1 ГГц | |
| Входной импеданс | 50 Ом | |
| Входной разъем | SMA (f) – тип «розетка» | |
| Макс. входной уровень | + 16 дБм, или ± 2 В (DC +ACпик) | |
| Фронт запуска | Нарастающий или спадающий (на выбор) | |
| Регулируемый уровень внешнего запуска | -1 В … +1 В с шагом 1 мВ | |
| Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.) |
не более 2.5 пс тип. значение, не более 3 пс максимальное значение |
|
| Задержка синхроимпульса относительно импульса внеш. запуска | (4 ± 1) нс | |
| Мин. длительность импульса | 500 пс при 100 мВ пик-пик | |
|
Выход сигнала синхронизации |
||
| Вид выходного сигнала | положительная полярность | |
| Входной импеданс | 50 Ом ±0,5 Ом | |
| Тип входного разъема | SMA (f) –«розетка» | |
| Выходной уровень | 700 мВ | |
| Длительность импульса | 500 нс, ± 100 нс | |
| Время нарастания | ≤ 400 пс (10% … 90%), ≤ 300 пс (20% … 80%) | |
|
Общие данные |
||
| Системные требования | ОС WIN XP (SP2), Vista, WIN 7, WIN 8, WIN 10 (кроме RT) 32/ 64 битн | |
| Источник питания | 5 В ±5% 1.6 A, 8 Вт (сетевой адаптер ~220В) | |
| Интерфейс | USB 2.0 (USB 1.1 и USB 3.0 совместимый) | |
| Рабочие условия | +5…+35 °С / не более 85% отн. влажности | |
| Условия хранения | -20…+50 °С/ < 95% отн. влажности | |
| Габаритны, масса | 190 х 180 х 40 мм; 560 г | |
| Состав |
Сетевой адаптер питания (1), аттенюатор 20 дБ (1), USB кабель (1), ПО (1- USB-flash), соед. коаксиальный кабель (2) |
|
