Генератор Tabor WW2572A-1

Генераторы сигналов произвольной формы WW5064, WW1074, WW2074, WW2571A, WW2572A, WW1281A, WW1282 предназначены для генерирования стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы в диапазоне частот от 0,1 мГц до 400 МГц по одному, двум или четырем каналам в зависимости от модели.

Принцип работы генератора основан на воспроизведении сигналов с помощью цифро- аналогового преобразователя (ЦАП) под управлением микропроцессора. Цифровые отсчёты с информацией о форме сигнала поступают из оперативной памяти прибора на ЦАП, который работает с переменной частотой дискретизации. Для формирования требуемой частоты выходного сигнала микропроцессор выбирает соответствующие значения частоты дискретизации и длины памяти с цифровыми отсчетами сигнала. Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В режиме генерирования сигналов произвольной формы настройку частоты дискретизации и длины памяти с цифровыми отсчетами сигнала производит пользователь, при этом доступна возможность управления памятью: деление ее на сегменты и формирование последовательностей сегментов с произвольным числом повторов. Дополнительный выход синхронизации позволяет получить сигнал, синфазный с основным сигналом, и с регулируемой задержкой между ними.
Двухканальные и четырехканальные модели генераторов генерируют синфазные сигналы по двум и соответственно двум парам каналов, что позволяет использовать их в качестве источников для векторной модуляции.

Генераторы обеспечивают генерацию в режимах: непрерывном, с синхрозапуском (по внешнему сигналу, команде дистанционного управления или ручному запуску) и смешанном; а также поддерживают мультигенераторную синхронизацию для создания многоканальных систем.
В память генератора заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный, генератор парных импульсов и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной, фазовой и амплитудной манипуляций, режим качания частоты, режим векторной модуляции. Режим формирования сигналов произвольной формы, произвольных видов модуляции, управление памятью для создания последовательностей сегментов осуществляется с помощью специального программного обеспечения через внешний компьютер.

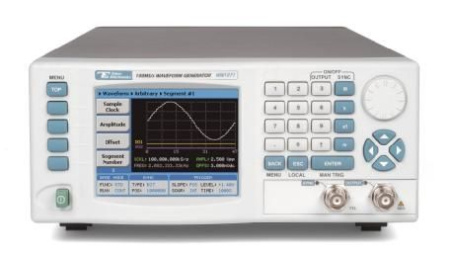

Генератор выполнен в корпусе настольного исполнения. На передней панели генератора расположены:

• табло для отображения режимов работы и значений параметров воспроизводимых сигналов;
• ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров;
• разъемы основных выходов прибора для выдачи различных видов сигналов и разъем выхода синхронизации.

На задней панели генератора расположены:

• разъем сетевого питания;
• интерфейсы дистанционного управления КОП, USB и LAN;
• разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты;
• специальные разъемы для мультигенераторной синхронизации;
• разъем внешней синхронизации и встроенного частотомера.

Модели генераторов различаются диапазоном частот дискретизации, разрядностью ЦАП и количеством каналов. Кроме этого, модели WW2571A, WW2572A имеют 16- канальный параллельный логический выход для формирования цифровых последовательностей, модели WW1281A, WW1282 – выход для формирования цифровых потоков последовательных данных.

Генераторы применяются в лабораторных условиях при исследованиях, настройке и испытаниях систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении, машиностроении, геофизике, биофизике.
