- Полоса пропускания 0…20 МГц
- Высокая чувствительность (1 мВ/дел)
- ТВ-синхронизация
- Модуляция яркости луча (Z-вход)
- Дополнительный выход канала 1
- Высокая надежность
- Лучшее соотношение цена/качество
Комплект поставки GOS-620
| № | Наименование | Количество |

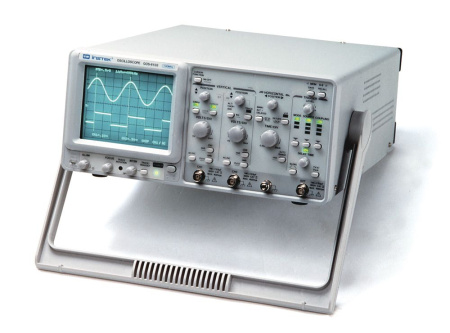

| 1. | Осциллограф GOS-620 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 2 |
| 4. | Руководство по эксплуатации |
1 |
| Параметр | Значения |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Полоса пропускания (-3 дБ) | 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5) |
| Коэффициент отклонения | 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5 |
| Погрешность установки | ±3% (±5% при усилении х5) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤ 17,5 нс (≤ 50 нс при усилении x5) |
| Входной импеданс | 1 МОм / 25 пФ |
| Максимальное входное напряжение | 300 В (DC+AСпик., до 1 кГц) |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
| Выход канала 1 | ≥ 20 мВ/дел на 50 Ом |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки | 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10 |
| Погрешность установки | ±3% (±5% при растяжке х10) |
| Регулировка | Плавное перекрытие в 2,5 раза |
| СИНХРОНИЗАЦИЯ | |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска разверкти | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Уровень внешней синхронизации | До 300 В (DC+ACпик., до 1 кГц) |
| Вход внешней синхронизации | 1 МОм / 30 пФ |
| X-Y ВХОД | |
| Полоса пропускания (-3 дБ) | 0 … 500 кГц (-3 дБ) |
| Коэффициент отклонения | 5 мВ/дел...5 В/дел (±4%) |
| Разность фаз X-Y | ≤ 3° в диапазоне 0…50 кГц |
| Z-ВХОД | |
| Частотный диапазон | 0…2 МГц |
| Чувствительность | ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц) |
| Входное сопротивление | 47 кОм |
| ЭЛТ | |
| Размер экрана | 8 x 10 дел. (1 дел. = 10 мм) |
| Напряжение ускорения | 2 кВ |
| ОБЩИЕ ДАННЫЕ | |
| Напряжение питания | 115 В / 230 В ± 15%, 50 / 60 Гц |
| Потребляемая мощность | 40 ВА |
| Габаритные размеры | 310 х 150 х 455 мм |
| Масса |
8 кг |
