- Количество каналов: 2 и 4
- Полоса пропускания: 100 и 200 МГц
- Максимальная частота дискретизации 1 ГГц
- Объем памяти на канал 7 МБ (14 МБ – при объединении)
- Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
- Интерполяция: Sin X/х, линейная
- Амплитудно-частотный анализ, построение диаграмм Боде (только для моделей с индексом “А”)
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем (только для моделей с индексом “А”)
- 38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
- Режим сегментированной памяти (до 80.000 сегментов)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ) при длине памяти 1 МБ
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
- Анализ смешанных сигналов: 16 кан логический анализатор (опция только для моделей с индексом “А”)
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опциональный модуль только для моделей с индексом “А”)
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
- USB WIFI адаптер (опция только для моделей с индексом “А”)
- Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
№ | Наименование | Количество |

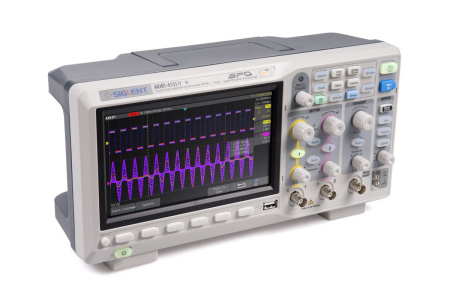

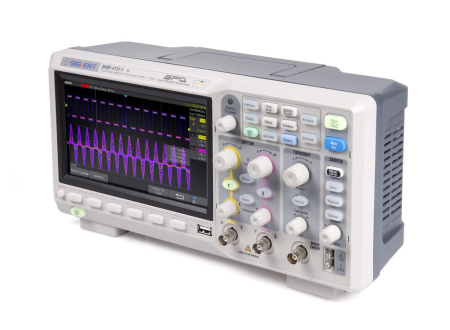

1 | Осциллограф цифровой запоминающий АКИП-4131/1 | 1 |
2 | Шнур питания | 1 |
3 | Делитель 1:1/1:10 | 2 |
4 | Кабель USB | 1 |
5 | Руководство по эксплуатации |
1 |
Параметр | Значение |
Канал вертикального отклонения |
|
Число каналов | 2 |
Полоса пропускания (-3 дБ) | 0…100 МГц |
Время нарастания | ≤ 3,5 нс |
Ограничение ПП | 20 МГц |
Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел |
Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ |
Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) |
Канал горизонтального отклонения |
|
Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
Погрешность установки Кразв. | ± 0,0025 % |
Режимы работы | Основной, ZOOM окна, самописец, X-Y |
Синхронизация |
|
Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть |
Режимы запуска развертки | Автоматический, ждущий, однократный |
Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск | 0~100% памяти |
Послезапуск | 0…10000 делений |
Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации |
Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
Аналого-цифровое преобразование | |
Разрешение по вертикали |
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) |
Интерполяция | SinX/x, линейная |
Длина записи | 7 МБ (14 МБ при объединении каналов) |
Пиковый детектор | 1 нс |
Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
Курсорные измерения | |
Функции | DU; DT; 1/DT |
Автоматические измерения | |
Функции по вертикали |
Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Математика | |
Функции |
+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
Операторы | Любой аналоговый канал |
Декодирование |
|
Формат данных | I2C, SPI, UART/RS232, CAN, LIN |
Дополнительные возможности | |
Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм |
Сегментир. память | До 80.000 сегментов |
Интерфейс | USB, LAN |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц |
Общие данные | |
ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) |
Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
Рабочая температура | +10…+40°С; влажность ≤ 85% |
Габариты | 312 х 134 х 150 мм |
Масса |
2,5 кг |
