Артикул:
АКИП-74444
|
Срок гарантии: 12 месяцев |
312 498 руб.
Варианты цен
312 498 руб.
Под заказ
В корзину
Купить в 1 клик
Особенности:

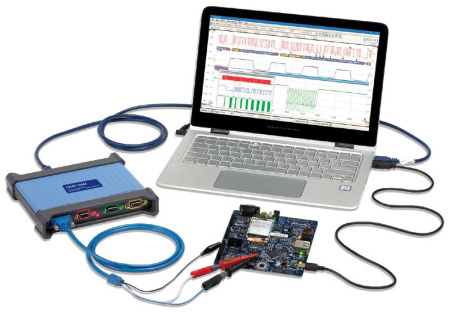

- «3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных

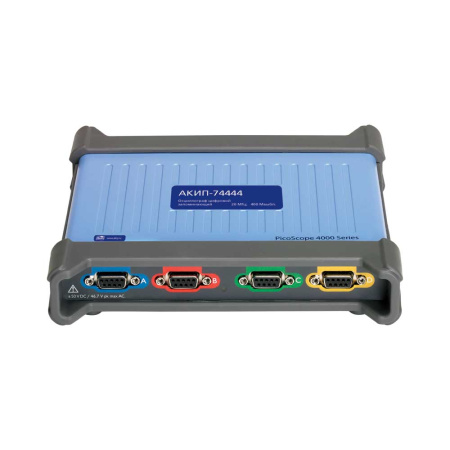

- 4 изолированных канала, разъем D9-тип

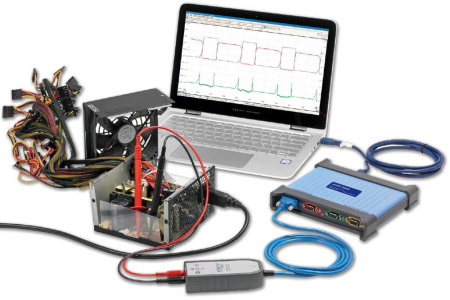

- Безопасные измерения в 1- и 3-фазных сетях с пробником 1000 В кат III
- Полоса пропускания: 20 МГц
- Максимальная частота дискретизации: 400 МГц.
- Переключаемое разрешение АЦП: 12 бит или 14 бит
- Максимальный объем памяти: 256 МБ
- Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
- Быстрое преобразование Фурье (БПФ)
- Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000)
- Цифровая регистрация на ПК (streaming mode): дискретизация до 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация до 50 МГц.
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
- Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I2C, LIN, PS/2, SPI, SENT, UART/RS-232 и др.
- Допусковый контроль (тест по маске)
- Интерфейс USB 2.0, USB 3.0 (управление от внешнего ПК)
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Гарантия 5 лет, масса 500 г
Комплект поставки АКИП-74444
| № | Наименование | Количество |
| 1 | Цифровой запоминающий USB-осциллограф АКИП-74444 | 1 |
| 2 | Кабель USB | 1 |
| 3 | ПО на CD-диске | 1 |
| 4 | Руководство по эксплуат ации на CD-диске |
1 |
| Параметр | Значение |
| Канал вертикального отклонения | |
| Полоса пропускания (-3 дБ) | 20 МГц |
| Время нарастания, не более | 17,5 нс |
| Число каналов | 4 (изолированные) |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел... 10 В/дел |
| Диапазоны входного напряжения | ± 10 мВ... ± 50 В |
| Диапазоны входного напряжения | 5 В - ± 10 мВ... ± 500 мВ диапазон |
| Синфазный режим | 50 В - ± 1 В... ± 50 В диапазон |
| Погрешность установки Коткл. | ± 1 % от полной шкалы ± 500 мкВ |
| Диапазон установки смещения |
± 250 мВ (± 10 мВ... ± 500 мВ диапазон) ± 2,5 В ( ± 1 В... ± 5 В диапазон ) ± 25 В ( ± 10 В... ± 50 В диапазон |
| Входное сопротивление | 1 МОм ± 1%/ 17,5 пФ ± 1 пФ |
| Вид входа | открытый, закрытый |
| Тип входа |
Дифференциальный 9-контактный D-тип |
| Максимальное напряжение между каналами | ± 100 В (DC + AC пик) |
| Максимальное напряжение между каналом и землей | ± 100 В (DC + AC пик) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) |
5 нс... 5000 с/дел – режим 12 бит 200 нс... 5000 с/дел – режим 14 бит |
| Погрешность установки Кразв. | ± 50 ppm ( ± 0,005 %) |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
| Источники синхросигнала | Любой из аналоговых каналов |
| Расширенный запуск развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
| Режим запуска | Авто., ждущий, однокр., без синхрониз., с сохранением профиля |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 12 бит, 14 бит – переключаемо |
| Максимальная частота дискретизации (однокр. сигнал) |
Режим 12 бит: 1 канал - 400 МГц; 2 канала - 200 МГц; 3 и 4 канала – 100 МГц Режим 14 бит: 1 канал - 50 МГц; 2 канала - 50 МГц; 3 и 4 канала – 50 МГц |
| Частота дискретизации (цифровой самописец) | 10 МГц |
| Максимальная длина записи | 256 МБ - делится между активными каналами |
| Режимы сбора данных | Выборка; послесвечение; цифровой самописец |
| Курс. измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/ - ширина импуль са, +/ - скважность, задержка |
| Анализатор спектра | |
| Диапазон входных частот | 0... 20 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
| Общие данные | |
| Источник питания | От ПК по шине USB |
| Интерфейс | USB 3.0 (совместимый с USB 2.0) |
| Габаритные размеры | 190 × 170 × 40 мм |
| Масса, не более |
500 г |
