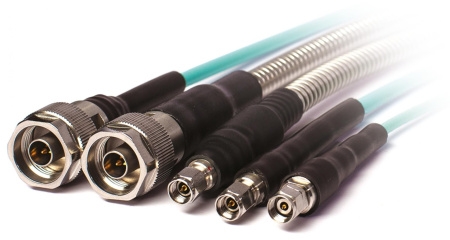

Кабельные сборки СВЧ предназначены для подключения исследуемых устройств к измерительным портам приборов. Кабельные сборки разработаны с соединителями «вилка-вилка», «розетка-розетка» и «розетка-вилка» с дюймовой, либо метрической резьбой со стороны трактов 7,0/3,04 мм и 3,5/1,52 мм, а также с дюймовой резьбой в тракте 2,92/1,27 мм и метрической резьбой в тракте 2,4/1,04 мм.
Сборки серии КСА поставляются с внешней металлической защитой диаметром 10,5 мм. Кабельные сборки данной серии обеспечивают минимальные вносимые потери и коэффициент отражения. Применённые материалы, износостойкое покрытие, кабельная защита и специальные конструкции соединения с кабелем обеспечивают высокую стабильность параметров и длительный ресурс при большом количестве циклов соединений. Экранное затухание составляет не менее 100 дБ. Кабельные сборки соответствуют требованиям ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам.
Кабельные сборки измерительные в тракте 2,4/1,042 мм
Параметр | Значение |
Соединители |
тип 2,4 мм (вилка) – тип 2,4 мм(вилка) |
Наличие защиты |
Есть |
Вносимые потери на 1 м, дБ, не более |
7 |
Диапазон частот, ГГц |
0…50 |
КСВН, не более (тип.) |
1,2 (0…15 ГГц) |
Устойчивость к внешним воздействующим факторам
Механические воздействия
Синусоидальная вибрация |
|
Диапазон частот, Гц |
10...2 000 |
Амплитуда ускорения, м/с2 (g) |
200 (20) |
Многократные удары |
|
Пиковое ударное ускорение, м/с2 (g) |
150 (15) |
Длительность действия, мс |
1...5 |
Климатические воздействия
Повышенная температура среды |
|
Максимальное значение при эксплуатации, °С |
+85 ** |
Максимальное значение при транспортировании и хранении, °С |
+40 |
Пониженная температура среды |
|
Минимальное значение при эксплуатации, °С |
−60 |
Изменение температуры среды* |
|
Диапазон температур, °С |
−60...+85** |
Повышенная влажность воздуха * |
|
Рабочая (t = 35°С), %, не более |
93 ± 3 |
Пониженное атмосферное давление |
|
Значение при эксплуатации, Па (мм рт. ст.) |
6 × 104 (450) |
Предельное значение при транспортировании, Па (мм рт. ст.) |
1,2 × 104 (90) |
* Изделия прочны к воздействию фактора |
