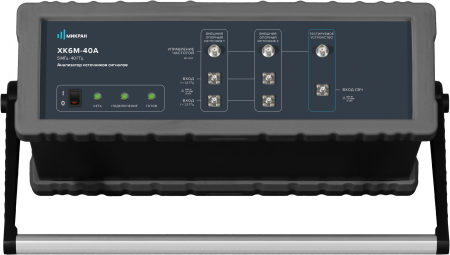

Анализатор источников сигнала ХК6М предназначен для измерения параметров источников сигнала, таких как: уровень собственных фазовых и амплитудных шумов, переходных процессов, регулировочных характеристик, а также фазового шума, вносимого цепями СВЧ.
ХК6М — двухканальная система с вычислением взаимной корреляции с двумя внутренними перестраиваемыми опорными источниками позволяет проводить измерения также с подключением внешних опорных источников. Это многофункциональное решение обеспечивает проведение всех необходимых измерений для оценки источников сигналов, таких как:
- кварцевые генераторы;
- синтезаторы частот;
- тактовые генераторы;
- стабилизированные и нестабилизированные ГУН с ДР;
- ПАВ-ГУН;
- ЖИГ-генераторы.
Благодаря своим инновационным техническим и программным решениям прибор позволяет проводить измерения в широкой полосе частот от НЧ до СВЧ.
Характеристики:
- Полный набор измерений для оценки источников сигнала
- Измерение уровня фазовых шумов в режиме импульсных измерений
- Возможность измерения параметров ГУН
- Измерения переходных процессов
Параметр | Мин. | Макс. | |||||||||||||||||
Частотный диапазон | 5 МГц | 26 ГГц | |||||||||||||||||
Диапазон уровня входной мощности, дБм до 1 ГГц 1…9 ГГц 9…18 ГГц 18…30 ГГц 30…35 ГГц 35…40 ГГц |
−25 −20 −15 −15 0 10 |
+20 +20 +20 +23 +23 +23 |
|||||||||||||||||
Диапазон измеряемых отстроек частота несущей > 150 МГц частота несущей < 150 МГц |
0,01 Гц 0,01 Гц |
100 МГц 25 % от несущей |
|||||||||||||||||
Измеряемые параметры |
односторонняя СПМ ФШ, дБн/Гц; побочные спектральные составляющие, дБн; СКО фазы, град, рад; паразитная ФМ/ЧМ, рад, град, Гц; джиттер, с |
Измерения с внешними опорными источниками
Параметр | Мин. | Тип. | Макс. | ||||||||||||||||
Диапазон уровня входной мощности, дБм | 0 | — | +23 | ||||||||||||||||
Частотный диапазон ХК6М-07 ХК6М-26/40 |
1 МГц 5 МГц |
— — |
7 ГГц 18 ГГц |
||||||||||||||||
Диапазон мощности на входах внешних опорных источников, дБм «НЧ» вход (< 1,3 ГГц) «ВЧ» вход (> 1,3 ГГц) |
+10 +13 |
+15 +15 |
+21 +21 |
Измерение уровня фазовых шумов несущей с ИМ (опция ИМП)
Параметр | Мин. | Макс. | |||||||||||||||||
Частотный диапазон | 30 МГц | 18 ГГц | |||||||||||||||||
Диапазон входной мощности, дБм (мощность на входе не измеряется) | +5 | +20 | |||||||||||||||||
Входные параметры частота повторения импульсов ширина импульса коэффициент заполнения |
200 Гц 200 нс 0,2 % |
2 МГц 2 мс 60 % |
|||||||||||||||||
Диапазон измеряемых отстроек | 0,01 Гц |
частота повторения импульсов |
|||||||||||||||||
Погрешность измерения, дБ < 10 Гц отстройка < 1 кГц отстройка > 1 кГц отстройка |
± 4 ± 3 ± 2 |
Измерение вносимого фазового шума (опция ВФП)
Параметр | Мин. | Макс. | |||||||||||||||||
Частотный диапазон | 5 МГц | 18 ГГц | |||||||||||||||||
Диапазон входной мощности, дБм анализируемый сигнал внешний опорный источник |
+3 +13 |
+23 +20 |
|||||||||||||||||
Диапазон измеряемых отстроек | 0,01 Гц | 100 МГц | |||||||||||||||||
Погрешность измерения, дБ < 1 кГц отстройка > 1 кГц |
± 3 ± 2 |
± 3 ± 2 |
|||||||||||||||||
Измеряемые параметры |
односторонняя СПМ ФШ, дБн /Гц побочные спектральные составляющие, дБн СКО фазы, град, рад джиттер, с паразитная ФМ/ЧМ, рад, град, Гц |
Анализ переходных процессов (опция АПП)
Параметр | Мин. | Макс. | |||||||||||||||||
Обрабатываемый диапазон частот Широкополосный режим (ШР) диапазон 1 диапазон 2 диапазон 3 диапазон 4 диапазон 5 диапазон 6 |
5 МГц 20 МГц 80 МГц 320 МГц 1,3 ГГц 5,2 ГГц |
100 МГц 400 МГц 1,6 ГГц 3 ГГц 26 ГГц макс. частота |
|||||||||||||||||
Узкополосный режим (УР) |
200 кГц, 1,25 МГц, 80 МГц на любой центральной частоте из рабочего диапазона |
||||||||||||||||||
Время наблюдения | 10 мкс | 1 мин | |||||||||||||||||
Временное разрешение | 16 нс | 50 мс | |||||||||||||||||
Измеряемые параметры ШР УР |
частота частота, мощность, фаза |
Измерение фазового шума несущей в произвольной последовательности радиоимпульсов (опция ПИП)
Параметр | Мин. | Макс. | |||||||||||||||||
Частотный диапазон | 5 МГц | Макс. частота | |||||||||||||||||
Время наблюдения (T) | 10 нс | 1 мин | |||||||||||||||||
Диапазон измеряемых отстроек | 1/T | 30 МГц | |||||||||||||||||
Чувствительность (одноканальные измерения, f = 1 ГГц), дБн/Гц 1 кГц 10 кГц 100 кГц 1 МГц 10 МГц |
−120 −128 −131 −131 −147 |
Измерение амплитудного шума (опция АШП)
Параметр | Мин. | Макс. | |||||||||||||||||
Частотный диапазон | 5 МГц | 18 ГГц | |||||||||||||||||
Диапазон входной мощности, дБм 5 МГц … 10 ГГц 10 ГГц … 18 ГГц |
−20 −10 |
+20 +20 |
|||||||||||||||||
Диапазон измеряемых отстроек | 0,1 Гц | 40 МГц | |||||||||||||||||
Погрешность измерения, дБ | ± 2 | ||||||||||||||||||
Чувствительность (1 ГГц, Pin = -10…+20 дБм), дБн/Гц 1 Гц 10 Гц 100 Гц 1 кГц 10 кГц > 100 кГц |
−100 −115 −135 −145 −155 −160 |
Анализ спектра НЧ
Параметр | Мин. | Макс. | |||||||||||||||||
Входное постоянное напряжение (входное сопротивление 1 кОм), В | -12 | +12 | |||||||||||||||||
Частотный диапазон | 1 Гц | 100 МГц | |||||||||||||||||
Входное переменное напряжение, Впп | 2 | ||||||||||||||||||
Уровень собственных шумов, приведенный к входу при 1 корреляции на частоте 10 кГц | < 1 нВ/Гц |
