Артикул:
ADS-4574T
51 606 руб.
Варианты цен
51 606 руб.
Под заказ
В корзину
Купить в 1 клик

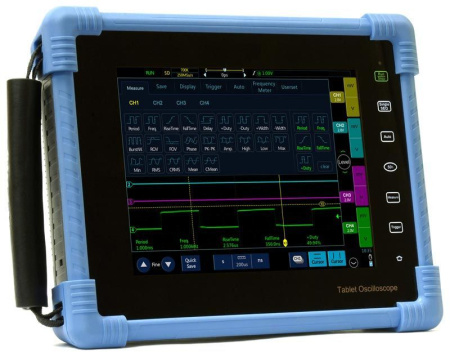

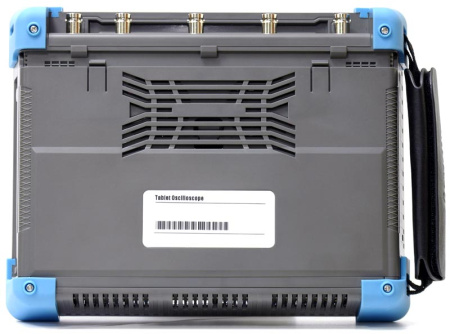

Осциллограф планшетного типа. Полоса пропускания 70 МГц. 4 аналоговых канала. Максимальная дискретизация 1 Гвыб/с. Максимальная длина записи 14 М точек. Скорость захвата осциллограмм 80000 осц/с. Вертикальное разрешение 8 бит. Коэффициент отклонения 1 мВ/дел - 10 В/дел. Горизонтальная развертка 2 нс - 1000 с/дел. Курсорные измерения. 31 тип автоизмерений. 7 типов запуска + послед.шины. Декодирование протоколов UART, I²C, SPI, CAN, LIN. 6-разрядный частотомер. Интерфейсы USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail. Цветной сенсорный 8" мультач дисплей (800х600). Питание: сетевой адаптер 220 В /Li-ion батарея 7500 мА·ч / 7.4 В. Размеры 210x250x55 мм. Вес 1,13 кг.
- Сенсорный мультитач дисплей: до 5 точек касания
- Большие размеры дисплея 8" и высокое разрешение 800х600
- 256 градаций яркости
- Двух и четырехканальные модели
- Большая глубина записи до 28 млн. точек
- Высокая скорость захвата осциллограмм до 80000 осц/с
- 7 типов синхронизации
- 31 вид автоматических измерений
- Курсорные измерения
- Встроенный 6-ти разрядный аппаратный частотомер
- Большая встроенная память 8 Гб и возможность сохранения на USB носитель
- Широкий выбор интерфейсов для управления осциллографом и сохранения данных
- Возможность подключения мыши через стандартные интерфейсы
- HDMI интерфейс для вывода информации на внешний монитор
- Эргономичный дизайн
- Перезаряжаемая Li-Ion батарея
- Русскоязычный интерфейс меню
|
Параметр |
Значение |
||
|---|---|---|---|
| Дисплей | Тип | Цветной дисплей 8”, TFT, сенсорный | |
| Сенсорное управление | многоточечное (до 5 точек) | ||
| Разрешение | 800 × 600 точек | ||
| Шкала |
14х10 делений настраиваемая яркость сетки |
||
| Градации | 256 уровней | ||
| Послесвечение | авто, 10 мс ~ 10 с, ∞ | ||
| Сохранение | Накопитель |
Внутренняя память 8 Гб USB накопитель |
|
| Формат | *csv, *wav | ||
|
Отображение опорных осциллограмм |
4 | ||
| Интерфейсы | USB 2.0, microUSB 2.0, LAN, microHDMI, Pass/Fail | ||
| Питание | Напряжение сети | 100-240 В, 50/60 Гц | |
| Аккумуляторная батарея | Li-ion, 7500 мА·ч / 7.4 В | ||
| Потребляемая мощность | <60 Вт | ||
| Массо-габаритные параметры | Габаритные размеры | 210 мм × 250 мм × 55 мм | |
| Вес (без батареи и аксессуаров) | 1,125 кг | ||
| Режим осциллографа | ||
|---|---|---|
| Параметр | Значение | |
| Количество каналов | 4 | |
| Полоса пропускания | 70 МГц | |
| Режимы регистрации | Выборка | реальное время |
| Пиковый детектор |
1 нс (один канал) 2 нс (два канала) 4 нс (четыре канала) |
|
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 | |
| Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, ∞ | |
| Интерполятор | Sin (x)/x | |
| Компенсация пробников | меандр, 1 кГц, 2 В п-п | |
| Максимальное входное напряжение | CAT1 300 В (1 МОм) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±1% || 14,5 пФ ±3 пФ | |
| Учет ослабления пробников | 0,001X...10000X | |
| Параметры горизонтальной системы | Макс. частота дискретизации |
1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) 250 Мвыб/сек (четыре канала) |
| Макс. глубина записи |
14 М точек (один канал) 7 М точек (два канала) 3,5 М точек (четыре канала) |
|
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |
| Диапазон | -4 дел. - 14000 сек | |
| Погрешность времени выборки и времени задержки | ±20 ppm | |
| Режимы | Y-T, X-Y, самописец, зум | |
| Параметры вертикальной системы | Вертикальное отклонение | 1 мВ/дел - 10 В/дел (1 МОм) |
| АЦП | 8 бит | |
| Диапазон | ±6 делений | |
| Полоса пропускания для аналогового сигнала | 70 МГц | |
| Ограничение полосы пропускания | 20 МГц | |
| Время нарастания | ≤5 нс | |
| Погрешность коэф. усиления | ≤±2%(1 МОм) | |
| Изоляция между каналами | ≥40 дБ (100:1) | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), |
| Автоматические | Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS | |
| Математические операции | +, -, *, / , БПФ | |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming | |
| Система запуска | Режим запуска | авто, обычный, однократный |
| Тип запуска | Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов) | |
| Блокировка уровня запуска | 200 нс ~ 10 с | |
| Запуск по фронту |
нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление |
|
| Запуск по длительности импульса |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с |
|
| Запуск по скорости нарастания |
положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона |
|
| Запуск по видео |
Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле |
|
| Запуск по логическому шаблону |
AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X |
|
| Запуск по N фронту |
Тип фронта: нарастающий, спадающий Диапазон 16 нс ~ 4 с Номер фронта 1 ~ 65535 |
|
| Запуск по ранту | Событие: временное, логическое | |
| Декодирование протоколов | Режим отображения | Графический, табличный |
| Типы протоколов |
Стандартно: UART, I²C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429 |
|
| UART |
Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II |
|
| I²C |
Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4 |
|
| SPI |
Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит |
|
| CAN |
Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с |
|
| LIN |
Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с |
|
| MIL-1553B (опция) |
Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное |
|
| ARINC429 (опция) |
Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с |
|
