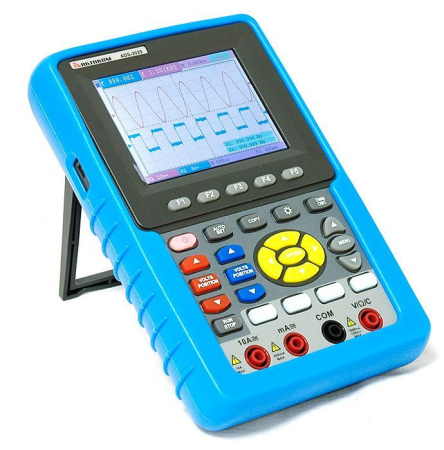

Осциллограф - мультиметр. Полоса 20 МГц. 2 изолированных канала. Дискретизация 100 Мвыб/сек. Глубина записи 6 К точек на канал. Макс. входное напряжение 400 Впик. Вертикальное разрешение 8 бит. Коэффициент отклонения 5 мВ - 5 В/дел. Коэф. развертки 5 нс - 100 с/дел. 20 автоизмерений, курсорные измерения. Запуск по фронту и видео синхронизация с выбором строки. Встроенный мультиметр (3 3/4 разряда). Интерфейсы USB host, USB device. Аккумуляторное питание (7,4 В, 13500 мА·ч). Размеры 180 х 115 х 40 мм. Вес 645 г.
Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Прибор имеет изолированные входы осциллографа, а также гальваническую развязку входов осциллографа и мультиметра, что позволяет проводить наблюдение и измерение сигнала в системах с плавающим потенциалом
- изолированные каналы:
каналы осциллографа относительно от земли 1000:1
независимые входы осциллографа и мультиметра - 20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B - курсорные измерения
- режим мультиметра (3 3/4 разряда, 4000 отсчетов)
- интерполяция sin(x)/x
- хранение осциллограмм: 4 осциллограммы
- цветной ЖКИ дисплей
- возможность сохранения на USB-устройство
- USB интерфейс для связи с ПК, программное обеспечение
- автономная работа от встроенного аккумулятора
、Delay A→B
| Параметр | Значение |
| Число каналов | 2 |
| Полоса пропускания | 20 МГц |
| Максимальная частота дискретизации | 100 Мвыб/сек |
| Время нарастания | 17,5 нс |
| Вертикальная чувствительность | 5 мВ/дел ... 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Погрешность измерения временных интервалов |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Входной импеданс |
1 МОм ± 2%в параллель 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 Впик (DC+AC, имп. 1 МОм, 10:1) |
| Входы | АС, DC, GND |
| Математические функции | суммирование, вычитание, умножение, деление, инверсия |
| Коэффициент развертки | 5 нс/дел ... 100 с/дел |
|
Глубина записи |
6 К на канал |
| Режимы синхронизации | фронт, видео, поочередный |
| Функция анализа спектра на основе БПФ (4 окна) | прямоугольник, Blackman, Hanning, Hamming |
В режиме мультиметра
| Измеряемая величина | Диапазоны | Погрешность |
|---|---|---|
| Постоянное напряжение |
100 мкВ ... 400 В |
±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В 400 В...750 В |
±(1% + 3 е.м.р.) не нормируется |
| Постоянный ток | 10 мкА ... 10А |
±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 10 А |
±(1,5% + 3 е.м.р.) |
| Сопротивление | 0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.) |
| Емкость | 51,2 нФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
Общие характеристики
| Параметр | Значение |
| Интерфейсы | USB host, USB device |
| Дисплей | 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов |
| Питание | 7,4 В DC, 13500 мА·ч (Li-ion аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) |
| Потребляемая мощность | не более 6 Вт |
| Примерное время работы от аккумулятора |
до 4 часов |
| Габаритные размеры | 180x115x40 мм |
| Масса | 0,645 кг |
