Артикул:

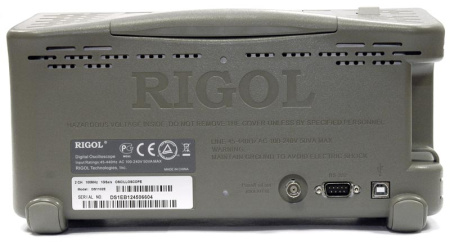

RigolDS1102E
|
Госреестр:№ 33711-08 до: 01.01.2014 |
Цена по запросу
Варианты цен
Цена по запросу
Под заказ
В корзину
Купить в 1 клик
Цифровой осциллограф Rigol DS1102E представляет собой недорогой осциллограф начального уровня. В цифровом осциллографе Rigol DS1102E имеется базовый набор функциональных возможностей, таких как курсорные измерения, автоматические измерения, математические функции, функция анализатора спектра на основе БПФ, тестирование "годен/не годен" и др., что позволяет рекомендовать цифровой осциллограф Rigol DS1102E радиолюбителям, студентам, образовательным учреждениям и организациям с ограниченным бюджетом.
- Режим XY
- Связь по входу: открытый; закрытый; заземление входа
- Режим развертки: автоматический, нормальный, однократный
- Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
- Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
- 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
- Математические функции: сложение, вычитание, умножение, инвертирование
- Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.
- Интерполятор Sin(x)/x
- Режим усреднение (до 256 регистраций)
- Пиковый детектор
- Настраиваемая чувствительность запуска для эффективной фильтрации шума
- Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
- Режим «годен - негоден» с оптически изолированным выходом
- Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
- Встроенный частотомер
- Автокалибровка
- Многоязыковой пользовательский интерфейс.
| Параметр | Значение |
| Число каналов | 2 + внешний запуск |
| Полоса пропускания | 100 МГц |
| Частота дискретизации в реальном времени | 500 Мвыб/сек на канал, 1Гвыб/сек - при объединении каналов |
| Эквивалентная частота дискретизации | 25 Гвыб/сек |
| Время нарастания | 3,5 нс |
| Входной импеданс | 1МОм/15пФ |
| Коэффициент отклонения по вертикали | 2мВ/дел…10В/дел |
| Разрешение по вертикали | 8 бит |
|
Время горизонтальной развертки |
2нс/дел….50с/дел |
| Максимально допустимое напряжение на входе | 300В скз |
| Ограничение полосы пропускания | 20МГц |
| Самописец | 500мс/дел…50с/дел |
| Интерфейс |
USB Device, USB Host, RS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT дисплей (разрешение 320x234) |
| Питание | 100-240В, 50Гц |
| Размеры |
303х154х133 мм |
| Вес | 2,3 кг |
