Артикул:
OWONVDS6102
21 480 руб.
Варианты цен
21 480 руб.
Под заказ
В корзину
Купить в 1 клик
Автоматические измерения:
- амплитудное значение напряжения (Vpp),
- максимальная амплитуда напряжения (Vmax),
- минимальная амплитуда напряжения (Vmin),
- напряжение, соответствующее вершине прямоугольного импульса (Vtop),
- напряжение, соответствующее основанию прямоугольного импульса (Vbase),
- амплитуда импульса (Vamp),
- среднее значение напряжения (Vavg),
- среднеквадратическое значение напряжения (Vrms),
- выброс на вершине прямоугольного импульса (Overshoot),
- выброс в паузе прямоугольного импульса (Preshoot),
- частота (Freq),
- период (Period),
- длительность фронта импульса (Rise Time),
- длительность среза прямоугольного импульса (Fall Time),
- задержка между фронтами сигналов разных каналов (Delay A→B),
- задержка между срезами сигналов разных каналов (Delay A→B),
- длительность положительного импульса (+Width),
- длительность отрицательного импульса (-Width),
- коэффициент заполнения для положительного импульса (+Duty),
- коэффициент заполнения для отрицательного импульса (-Duty)
|
Параметр |
Значение |
||||
| Полоса пропускания | 100 МГц | ||||
| Число входов | 2 + 1 (генератор) | ||||
| Макс. частота дискретизации | 1 Гвыб/с | ||||
| Время нарастания | ≤3.5 нс | ||||
| Коэффициент развертки | 5 нс/дел～100 с/дел, с шагом из ряда 1-2-5 | ||||
| Режимы регистрации | обычный, пиковый детектор, усреднение | ||||
| Максимальная длина записи | 10М | ||||
| Связь входа | открытый вход (DC), закрытый вход (AC), заземление | ||||
| Входное сопротивление | 1 МОм ± 2%,параллельно с 15 пФ ± 5 пФ | ||||
| Вертикальное отклонение | 2 мВ/дел~5 В/дел | ||||
| Вертикальное разрешение (АЦП) | 8 бит | ||||
| Макс. входное напряжение | 40 Впик-пик (постоянное+переменное) | ||||
| Коэффициенты ослабления пробника | 1X, 10X, 100X, 1000X | ||||
| Взаимовлияние каналов | 50 Гц: 100:1, 10 МГц: 40:1 | ||||
| Тип интерполяции | Sin(x)/x | ||||
| Диапазон смещения |
±2 В (2 мВ/дел – 50 мВ/дел); ±20 В (100 мВ/дел – 500 мВ/дел); ±40 В (1 В/дел – 5 В/дел) |
||||
| Низкочастотный предел для закрытого входа | ≥5 Гц (на входе BNC, уровень -3 дБ) | ||||
| Тип запуска | по фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse) | ||||
| Стандарты видеосигнала | NTSC, PAL и SECAM | ||||
| Режим запуска | авто, ждущий, однократный | ||||
| Режим XY | полоса пропускания | полная полоса | |||
| разность фаз | ±3 градуса | ||||

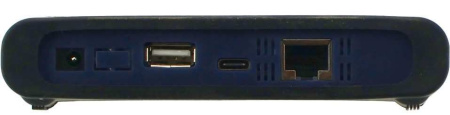

| Коммуникационные интерфейсы | USB (Type-C), LAN; Wi-Fi (опционально) | ||||
| Потребляемая мощность | меньше 8 Вт | ||||
| Размеры | 190x120x18 (мм) | ||||
| Масса | около 0.38 кг | ||||
|
Встроенный генератор сигналов |
|
|
Стандартные сигналы |
Синусоидальный (0.1 Гц - 5 МГц), прямоугольный (0.1 Гц - 200 кГц), треугольный (1 Гц - 10 кГц), импульсный (1 Гц - 10 кГц) |
| Макс. частота | 5 МГц |
| Макс. частота дискретизации | 25 Мвыб/с |
| Число каналов | 1 |
| Вертикальное разрешение | 8 бит |
| Амплитуда | 10 мВпик-пик - 5 Впик-пик |
| Смещение по пост. току | ±2.5 В |
| Выходное сопротивление | 50 Ом (типовое) |
Все покупки на сайте осуществляются с помощью безналичной оплаты.
Все платежи для физических лиц осуществляются через сервис Paykeeper.
Также возможно оформление счета для оплаты от юридического лица (мы работаем с НДС).
Подробная информация на странице «Условия оплаты».
Мы доставляем грузы несколькими транспортными компаниями, подробнее узнать о которых вы можете в разделе «доставка».
Выбрать вариант доставки вы можете при оформлении заказа на сайте, либо связавшись с менеджером
Срок поставки менеджер уточнит после оформления заявки.
Торговая марка Owon вышла на рынок измерительной техники в 2006 году.
Сегодня под этой торговой маркой производятся портативные цифровые
осциллографы (серии HDS Series и HDS-N), настольные лабораторные
осциллографы (серии PDS, которую сменили современные модели серии SDS),
осциллографы с логическими анализаторами (серии MSO), запоминающие
осциллографы (серия Smart DS), программируемые источники питания (серия
ODP), генераторы сигналов произвольной формы (серия AG) и
осциллографы-приставки (серии VDS).
