О товаре:

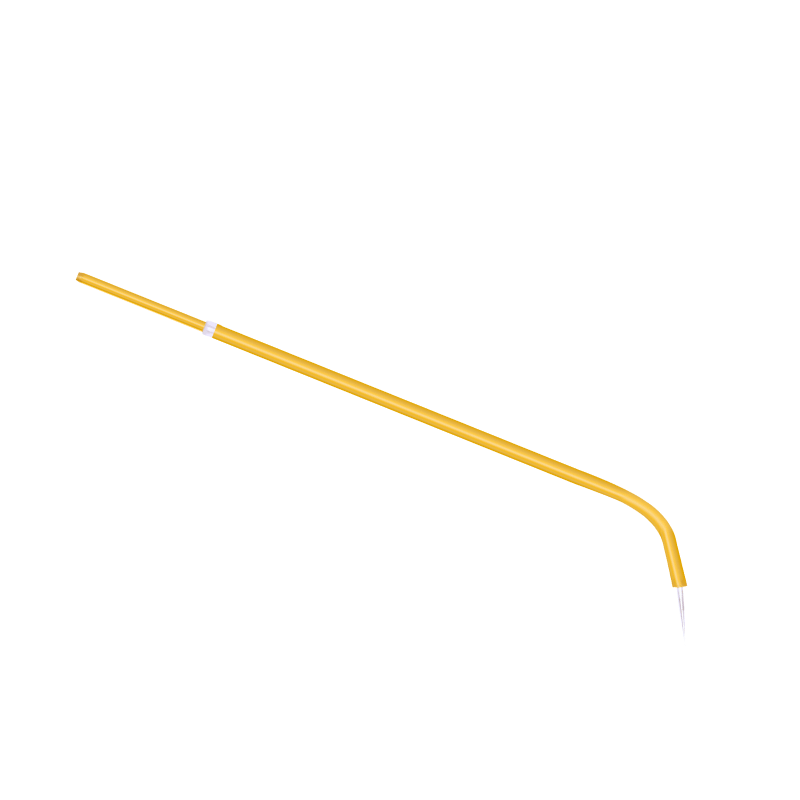

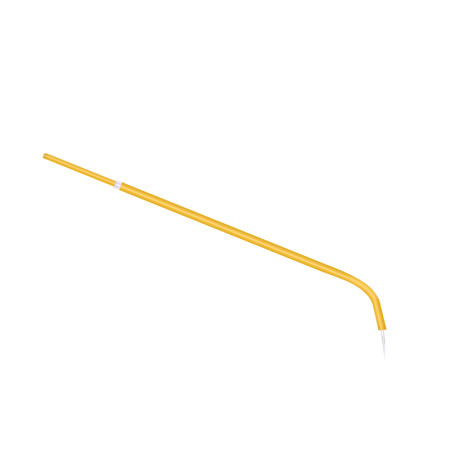

Кельвиновские зонды предназначены для прецизионных измерений методом Кельвина, обеспечивая низкое сопротивление контакта и минимальные потери сигнала.
Они используются для тестирования низкоомных соединений, чипов с высокой чувствительностью и материалов с малым удельным сопротивлением. Совместимы с держателем B-102, который поддерживает заменяемые коаксиальные наконечники.
Кельвиновские зонды предназначены для прецизионных измерений методом Кельвина, обеспечивая низкое сопротивление контакта и минимальные потери сигнала.
Они используются для тестирования низкоомных соединений, чипов с высокой чувствительностью и материалов с малым удельным сопротивлением. Совместимы с держателем B-102, который поддерживает заменяемые коаксиальные наконечники.
Актуальность цен и наличие уточняйте у менеджера
В корзину
Кельвиновские зонды используются в научных исследованиях, производственных процессах и испытаниях электроники, требующих высокоточной метрологии. Они позволяют исключить влияние паразитных сопротивлений проводников и контактов, что особенно важно при измерениях низкоомных соединений (мОм — мкОм) и сверхмалых токов (фемтоамперного диапазона).
Основные преимущества кельвиновского метода заключаются в том, что сопротивление проводов компенсируется за счет подачи тока на дополнительные подключаемые контакты (четырёх-проводная схема подключения).
Это делает их идеальными для:
✔ Тестирования металлических соединений в чипах и многослойных структурах.
✔ Контроля качества пайки и измерений переходных сопротивлений.
✔ Испытаний сверхчистых материалов с низким удельным сопротивлением.
✔ Анализа характеристик компонентов силовой электроники и наноструктур.
Конструкция и особенности
Кельвиновские зонды состоят из коаксиального наконечника с внутренним и внешним проводниками, обеспечивающего минимальные электромагнитные наводки и защиту от паразитных эффектов.
Ключевые преимущества
✔ Прецизионные измерения методом Кельвина — минимизация паразитных сопротивлений и высокоточная метрология.
✔ Позолоченный металлический держатель B-102 — отличная проводимость и защита от окисления.
✔ Индивидуально заменяемые наконечники — продление срока службы и гибкость в настройке.
✔ Минимальные электромагнитные наводки — высокая стабильность измерений.
✔ Рабочий температурный диапазон -60°C ~ +300°C — тестирование в широком диапазоне условий.
Высокая надежность и стабильность
Зонд обеспечивает устойчивый электрический контакт с минимальными колебаниями параметров во время измерений. Это особенно важно при тестировании низкоомных соединений и чувствительных компонентов, где даже незначительное изменение сопротивления может повлиять на точность результатов. Благодаря качественным материалам и точной конструкции, пробник гарантирует стабильные и воспроизводимые измерения в течение длительного времени.
Основные преимущества кельвиновского метода заключаются в том, что сопротивление проводов компенсируется за счет подачи тока на дополнительные подключаемые контакты (четырёх-проводная схема подключения).
Это делает их идеальными для:
✔ Тестирования металлических соединений в чипах и многослойных структурах.
✔ Контроля качества пайки и измерений переходных сопротивлений.
✔ Испытаний сверхчистых материалов с низким удельным сопротивлением.
✔ Анализа характеристик компонентов силовой электроники и наноструктур.
Конструкция и особенности
Кельвиновские зонды состоят из коаксиального наконечника с внутренним и внешним проводниками, обеспечивающего минимальные электромагнитные наводки и защиту от паразитных эффектов.
- Заменяемые наконечники — возможность замены отдельных игл продлевает срок службы пробника.
- Позолоченный металлический держатель B-102 — улучшенная проводимость и защита от коррозии.
- Широкий диапазон температур (-60°C ~ +300°C) — позволяет проводить испытания в экстремальных условиях.
- Совместимость с низкоомными измерительными приборами — поддержка работы со сверхнизкими (мОм, мкОм)сопротивлениями.
Ключевые преимущества
✔ Прецизионные измерения методом Кельвина — минимизация паразитных сопротивлений и высокоточная метрология.
✔ Позолоченный металлический держатель B-102 — отличная проводимость и защита от окисления.
✔ Индивидуально заменяемые наконечники — продление срока службы и гибкость в настройке.
✔ Минимальные электромагнитные наводки — высокая стабильность измерений.
✔ Рабочий температурный диапазон -60°C ~ +300°C — тестирование в широком диапазоне условий.
Высокая надежность и стабильность
Зонд обеспечивает устойчивый электрический контакт с минимальными колебаниями параметров во время измерений. Это особенно важно при тестировании низкоомных соединений и чувствительных компонентов, где даже незначительное изменение сопротивления может повлиять на точность результатов. Благодаря качественным материалам и точной конструкции, пробник гарантирует стабильные и воспроизводимые измерения в течение длительного времени.
Индивидуально заменяемый зонд
Каждый наконечник зонда можно заменять по отдельности, что значительно продлевает срок службы всего устройства. Это снижает затраты на обслуживание и позволяет адаптировать пробник к различным условиям тестирования без необходимости замены всего зондового модуля.
Каждый наконечник зонда можно заменять по отдельности, что значительно продлевает срок службы всего устройства. Это снижает затраты на обслуживание и позволяет адаптировать пробник к различным условиям тестирования без необходимости замены всего зондового модуля.
| Параметр | Значение |
|---|---|
| Диаметр наконечника | 10 мкм |
| Материал наконечника | Вольфрам |
| Импеданс | 50 Ом |
| Максимальный постоянный ток | 1 А |
| Максимальное постоянное напряжение | 500 В |
| Рабочий температурный диапазон | -60°C ~ +150°C |
| Совместимый держатель | B-102 (метод Кельвина) |
DC зонды Eoulu_серии Sky
1,9 Мб
