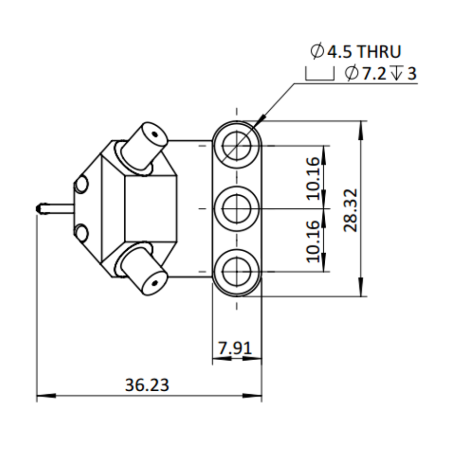

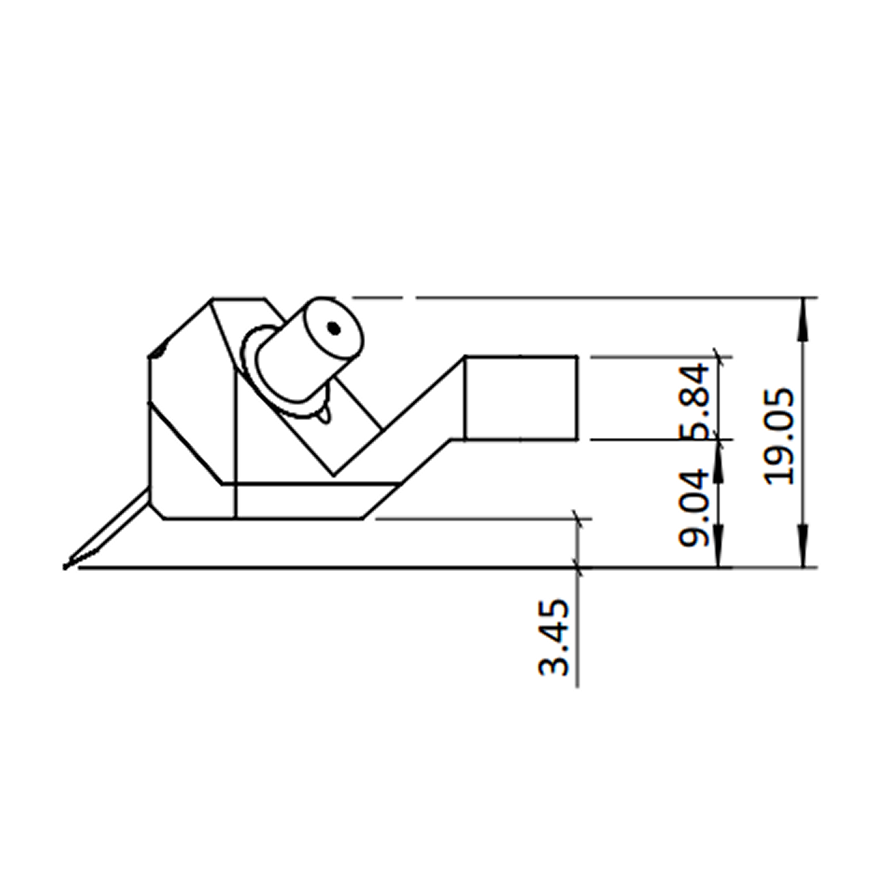

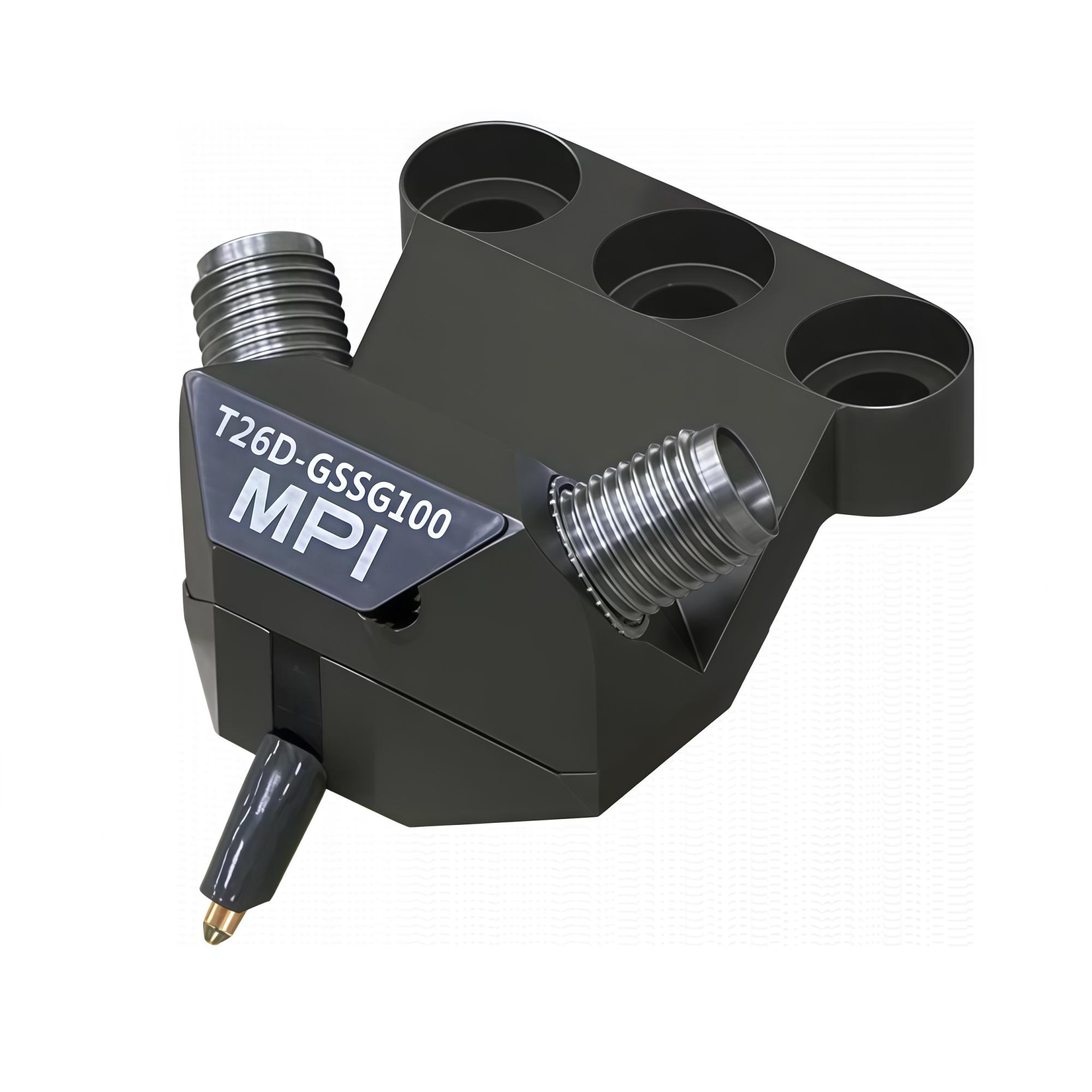

TITAN™ T26D от MPI Corporation — это двойной измерительный зонд, предназначенный для высокоточных дифференциальных измерений в диапазоне частот от постоянного тока до 26 ГГц. Конструкция зонда позволяет проводить одновременное контактирование двух близкорасположенных сигналов или линий GSGSG-формата с минимальными паразитными эффектами.

Особенностью модели является использование MEMS-технологии при производстве наконечников, что обеспечивает стабильное контактирование с площадками даже при многократных измерениях. Зонд оптимизирован для работы с золотыми (Au) и алюминиевыми (Al) металлизациями, а также с малыми контактными структурами.

Стандартная ширина наконечника составляет 30 мкм; доступна опция с уменьшенным пятном контакта 20 мкм (RC-версия) для работы на плотных микросхемах. Шаг между иглами может быть настроен для оптимального соответствия требованиям тестируемого устройства.

Диапазон рабочих температур от -40°C до +175°C делает T26D пригодным для измерений в различных условиях: от обычных лабораторных испытаний до термоциклических тестов. Зонд выдерживает ток до 1 A на каждый контакт и напряжение до 100 V.

TITAN™ T26D совместим с калибровочными подложками и поддерживает все основные методы высокоточной калибровки (SOLT, TRL, LRM). Доступен в вариантах с SMA-разъёмами под углом 45° или 90°, обеспечивая удобную интеграцию в измерительные комплексы на базе современных векторных анализаторов цепей.

Благодаря высокой стабильности измерений, снижению перекрестных помех и долговечности контактов, TITAN™ T26D идеально подходит для задач тестирования высокоскоростных цифровых интерфейсов, дифференциальных трактов и радиочастотных приложений.

Особенности:

• Диапазон частот: DC–26 ГГц

• Двойная конструкция для дифференциальных измерений

• Низкое контактное сопротивление <6 мΩ

• Работа с площадками Au и Al

• MEMS-наконечники с минимальным скольжением

• Широкий температурный диапазон эксплуатации

• Долговечность: более 1 000 000 касаний
