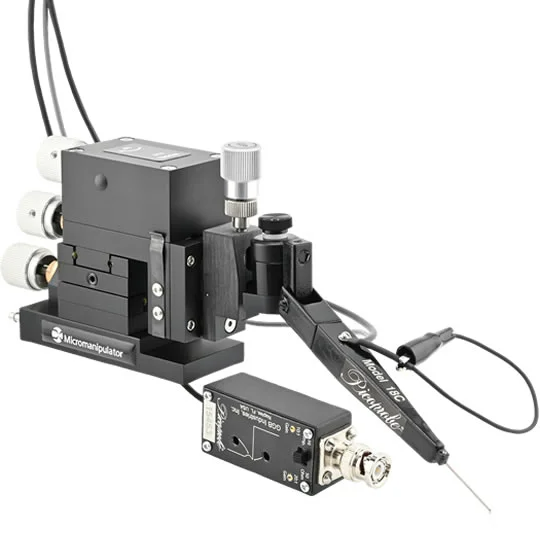

Model 18C — это активный зонд с чрезвычайно малой входной ёмкостью 0.02 пФ и током утечки менее 10⁻¹⁴ А, предназначенный для зондирования самых чувствительных динамических узлов МОП- и КМОП-схем. Обеспечивает полосу пропускания до 350 МГц и поддерживает измерения в диапазоне напряжений от 0 до +10 В с минимальной погрешностью.
Picoprobe® Models 18C и 19C — это высокоточные активные зонды, специально разработанные для зондирования чувствительных узлов в МОП-, КМОП- и биполярных схемах. Они отличаются исключительно низкой входной ёмкостью 0.02 пФ, током утечки менее 10⁻¹⁴ А и способны выполнять измерения без значительного влияния на рабочие параметры схемы.
Обе модели обладают:
• широкой полосой пропускания (DC – 350 МГц),
• временем нарастания сигнала 1.2 нс,
• и коэффициентом затухания 10:1 / 20:1 в зависимости от входа осциллографа.
Model 18C и 19C применяются для анализа динамических узлов с коротким временем удержания, где важно не только высокое быстродействие, но и минимальное искажение сигнала. Они используют идентичные сменные наконечники, выполненные из вольфрама (10–50 мкм), которые легко заменяются и доступны в различных геометриях (прямые, угловые, компактные).
Конструктивное отличие
Model 18C представляет собой стандартную версию корпуса, совместимую с большинством микропозиционеров и зондовых станций.
Model 19C — это компактная механическая модификация 18C, разработанная для использования в стеснённых условиях или с нестандартными держателями.
Обе версии имеют одинаковую электронику, одинаковые наконечники и одинаковые характеристики, но разную геометрию корпуса.
Таким образом, выбор между 18C и 19C определяется исключительно требованиями к габаритам установки, а не техническими параметрами измерений.
Особенности и преимущества
• Входная ёмкость 0.02 пФ
• Утечка тока менее 10⁻¹⁴ А
• Поддержка DC – 350 МГц, время нарастания 1.2 нс
• Работа с напряжениями от 0 до +10 В
• Затухание: 10:1 / 20:1
• Прецизионные сменные иглы (10–50 мкм)
• Совместимость с любыми микропозиционерами
• Прочная конструкция, гибкая зондирующая игла
Сменные наконечники для Picoprobe® Model 18C / 19C
| Артикул | Диаметр проволоки | Радиус острия | Тип наконечника |
|---|---|---|---|
| 18C-1-10 | 10 мкм | < 0.1 мкм |
|
| 18C-1-20 | 20 мкм | < 1.0 мкм | |
| 18C-1-50 | 50 мкм | < 3.0 мкм | |
| 18C-2-10 | 10 мкм | < 0.1 мкм |
|
| 18C-2-20 | 20 мкм | < 1.0 мкм | |
| 18C-2-50 | 50 мкм | < 3.0 мкм | |
| 18C-4-10 | 10 мкм | < 0.1 мкм |
|
| 18C-4-20 | 20 мкм | < 1.0 мкм | |
| 18C-4-50 | 50 мкм | < 3.0 мкм |
| Параметр | Значение |
|---|---|
| Тип | Активный зонд |
| Входная ёмкость | 0.02 пФ |
| Ток утечки | < 10⁻¹⁴ А |
| Полоса пропускания | DC – 350 МГц |
| Время нарастания | 1.2 нс |
| Рабочее напряжение | 0 – +10 В |
| Линейность | 0.2% (±3 В), 2% (до 10 В) |
| Точность усиления | ±5 % |
| Коэффициент затухания | 10:1 / 20:1 |
| Совместимость | Любая зондовая станция |
