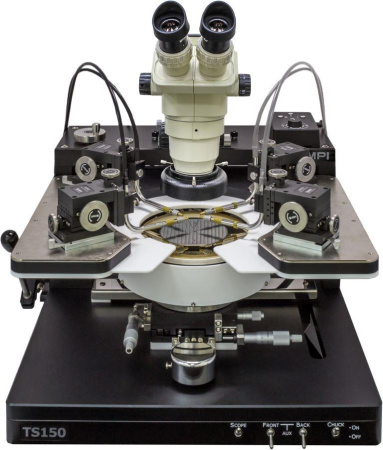

Станции для устройств высокой мощности компании MPI предназначены для тестирования устройств высокой мощности на полупроводниковой пластине. Зондовые станции TS150-HP и TS200-HP компании MPI обеспечивают реализацию технического решения для измерений на пластине с расстоянием до 150 мм и 200 мм. Они позволяют успешно выполнять измерения низкого контактного сопротивления мощных полупроводниковых устройств в широком температурном диапазоне.

Платформа на пневматических подшипниках

Конструкция платформы станции на пневматических подшипниках с простым управлением держателя одной рукой обеспечивает удобство управления для своевременной навигации по поверхности пластины и ее быстрой загрузки без ухудшения  параметров прецизионного позиционирования.

В  состав конструкции входит дополнительный  микрометрический винт для движения по осям XY и углу с шагом 25x25 мм.

Коаксиальные держатели пластин 10 кВ и триаксиальные держатели пластин 3 кВ

Компания MPI предлагает коаксиальные 10 кВ держатели и триаксиальные 3 кВ держатели с температурным откликом, а также различные термические держатели, удовлетворяющие требования, как к бюджету, так и к измерениям, для выполнения измерений в температурном диапазоне до 300 °C. Блок управления температурой с сенсорным дисплеем предназначен для установки на самом зонде для обеспечения быстрого и удобного управления.

Зонды высокого напряжения / сильного тока (HV/HC)

Технические решения для выполнения измерений устройств высокой мощности состоят в использовании специализированных зондов высокого напряжения и сильного тока, в которых применяются разработанные компанией MPI многоконтактные наконечники для уменьшения контактного сопротивления. Зонды высокого напряжения MPI обеспечивают измерения с низким током утечки во время проведения электрических испытаний с триаксиальными 3 кВ или 5 и 10 кВ коаксиальными держателями.

Безопасность и точность

В составе станции TS150-HP имеется свето- и шумоизоляционный корпус с системой блокировки для обеспечения безопасности и защиты от электромагнитных помех, таким образом, выполняя прецизионные измерения с низким уровнем шума. Станция оборудована интерфейсной панелью для сенсорного распознавания контрольно-измерительного оборудования (Keithley или Keysight).

Держатель пластин TS150-HP для измерения высокой мощности оборудован дополнительным верхним поддоном с электрическими соединениями для подмагничивания. Поддон предназначен для сохранения фторированной жидкости для рентабельных дугогасительных решений.
