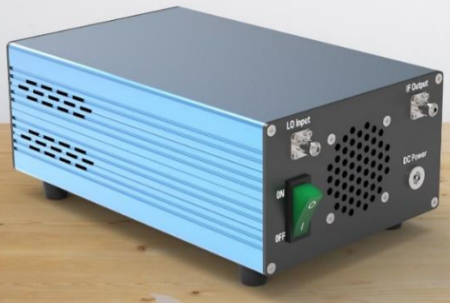

AT-BTUC4-1844 - это повышающий преобразователь частоты 18-50 ГГц с внутренним умножителем частоты X4. Потери при преобразовании IF-RF повышающего преобразователя составляют -10 дБ. RF порт — разъем 2.4 мм. LO и IF порты — разъем SMA.
PEDRO, полосовой фильтр и усилитель мощности могут быть интегрированы внутри или снаружи в соответствии с запросом.
Преимущества
- Частота: 18-50 ГГц.
- Низкие потери: -10 B.
- IF: DC-20 ГГц.
- LO: X4 inside.
- Стендовый лабораторный тест.
Применение
- Связь 5G.
- ROF (RF Over Fiber).
- Радиолокационная система.
- Тест RCS.
|
Параметр |
Значение |
| Модель | AT-BTUC4-1850 |
|
RF частота |
18-50 ГГц |
|
LO частота |
4.5-12.5 ГГц |
|
LO коэффициент умножения |
X4 |
|
LO драйвер |
мин. +10 дБм |
|
IF частота |
DC-20 ГГц |
|
IF-RF усиление |
мин. -10 дБ |
| RF вход P1dB | +8 дБм |
|
RF возвратные потери порта |
-10 дБ |
|
IF возвратные потери порта |
-10 дБ |
