Электронный ступенчатый аттенюатор Anritsu MG3690C/2E

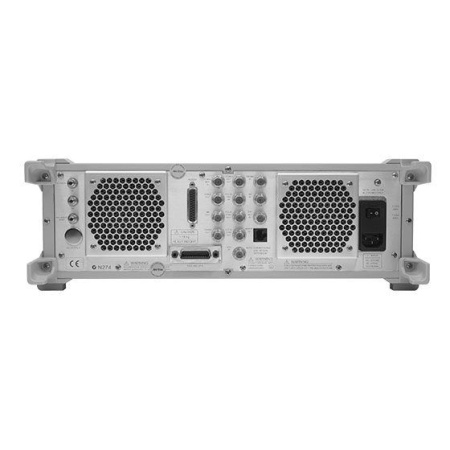

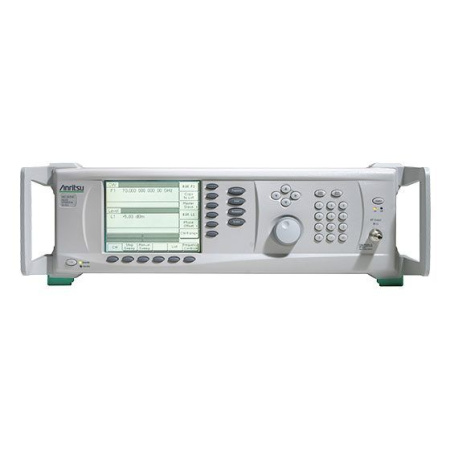

Опция MG3690C/2E — это электронная версия ступенчатого аттенюатора для генераторов сигналов измерительных серии Anritsu MG3690C, доступная только для модели MG3691C (2 ГГц – 10 ГГц).

Ключевые особенности:

• Шаг ослабления: 10 дБ
• Диапазон ослабления: 120 дБ
• Быстрое электронное переключение уровня мощности — время перестройки уровня с изменением в электронном ступенчатом аттенюаторе составляет менее 3 мс (типично), что существенно быстрее механического аттенюатора
• Минимальная выходная мощность с электронным аттенюатором: до –125 дБм
• Расширяет динамический диапазон управления уровнем выходной мощности прибора без механических переключений, повышая скорость и повторяемость измерений

Совместимость и ограничения:

• Опция доступна только для модели MG3691C
• Номинальная выходная ВЧ мощность при установке опции ограничивается (максимальная мощность на выходе с электронным ступенчатым аттенюатором для MG3691C — +15,0 дБм / +13,0 дБм в зависимости от конфигурации и частотного диапазона)
• Несовместима с опциями 20 (сканирующая модуляция) и 22 (расширение диапазона до DC)

Применение:
Опция MG3690C/2E рекомендуется для задач, требующих быстрого и точного электронного управления уровнем выходного сигнала в широком динамическом диапазоне — тестирование приемников, калибровка ВЧ/СВЧ трактов, автоматизированные измерительные комплексы, где критична скорость переключения уровня мощности.
