Генератор сигналов специальной формы GW Instek AFG-72025 используется специалистами в области разработки, наладки и ремонта радиоэлектронной аппаратуры. Верхняя частотная граница воспроизводимого сигнала для этой модели составляет 25 МГц.

Возможна регулировка амплитуды выходного сигнала. Диапазон составляет от 1 мВ до 10 В, нагрузка при этом равна 50 Ом. С помощью генератора специалист может формировать сигналы пилообразной и треугольной формы. Кроме того, доступны меандр, синусоидальная кривая и сигнал произвольной формы.

Генератор имеет внутреннюю память из 20 ячеек. Первые десять служат для запоминания и быстрой активации настроек органов управления. Благодаря им при ежедневном использовании прибора для разных целей не нужно каждый раз настраивать устройство. Вторые 10 ячеек служат для хранения характеристик сигналов произвольной формы. Они могут загружаться из внутренней памяти и внешнего источника.

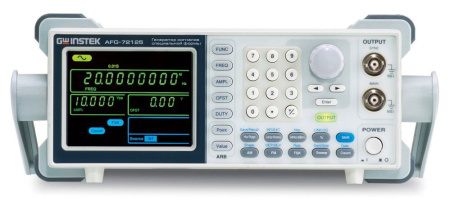

Устройство выполнено в компактном цельном корпусе и имеет удобную ручку. Благодаря этому генератор сигналов специальной формы GW Instek AFG-72025 легко транспортировать и размещать на столе, например, рядом с другими генераторами сигналов специальной формы. На лицевой панели установлен необходимый набор кнопок и других управляющих элементов, что делает эту модель подходящей для обучения и выполнения рутинных операций без необходимости сложной настройки.

Особенности устройства:

• Поддерживается технология DDS – прямой цифровой синтез.
• Разрешение по частоте 0,1 Гц.

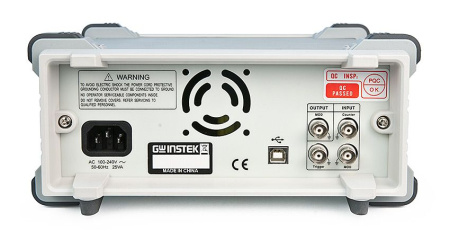

• Присутствует выход ТТЛ и вход внешней модуляции.
• Есть возможность подключения устройства к ПК с помощью порта USB.
