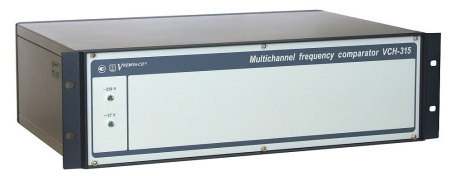

Компаратор фазовый многоканальный VCH-315 предназначен для одновременного измерения относительной разности и нестабильности частот, формируемых различными источниками прецизионных сигналов частоты.
Основные области применения:
- разработка, производство и испытания стандартов частоты и времени;
- в метрологии при проведении измерений с целью определения метрологических параметров стандартов частоты и времени в процессе их эксплуатации и в системах хранения времени;
- в составе автоматизированных измерительных комплексов.
Измерение с использованием до восьми идентичных измерительных каналов позволяет проводить измерения относительной разности и нестабильности частот во всех парных комбинациях исследуемых сигналов.
Управление компаратором — посредством персонального компьютера.
Представление результатов измерений и текущей информации осуществляется на экране в виде таблиц и графиков с возможностью сохранения результатов измерений в памяти. Интерфейс RS-232C и USB. В комплект поставки входит специальное программное обеспечение для работы в среде Microsoft Windowsтм.
|
Параметр |
Значение |
|
Входные сигналы |
синусоидальные: частота 5 МГц, 10 МГц, 100 МГц, среднеквадратическое значение напряжения — (1,0±0,2) В, на нагрузке 50 Ом |
|
Диапазон рабочих температур |
от плюс 5 до плюс 40°С |
|
Габаритные размеры (Ш×В×Г) |
483×142×312 мм. |
|
Масса |
не более 8 кг. |
|
Питание компаратора |
от сети переменного тока 220 В, 50 Гц или постоянного тока напряжением 22—30 В (резервный источник питания) |
|
Потребляемая мощность |
не более 40 ВА |
|
Срок службы |
не менее 12 лет |
Метрологические характеристики
|
Параметр |
Значение |
|
|
Нестабильность частоты, вносимая |
τи=1 с |
1,5×10−13 |
|
τи=10 с |
2,0×10−14 |
|
|
τи=100 с |
3,0×10−15 |
|
|
τи=1000 с и более |
5,0×10−16 |
|
|
Диапазон интервалов |
от 1 до 1×106 с |
|
|
Предел измерения относительной |
±5,0×10−9 |
|
