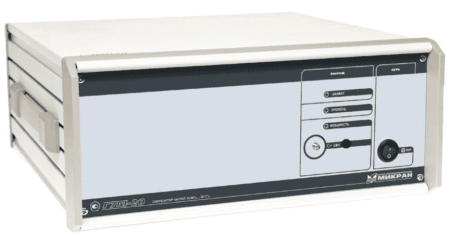

Синтезатор частот Микран Г7М-20А/1

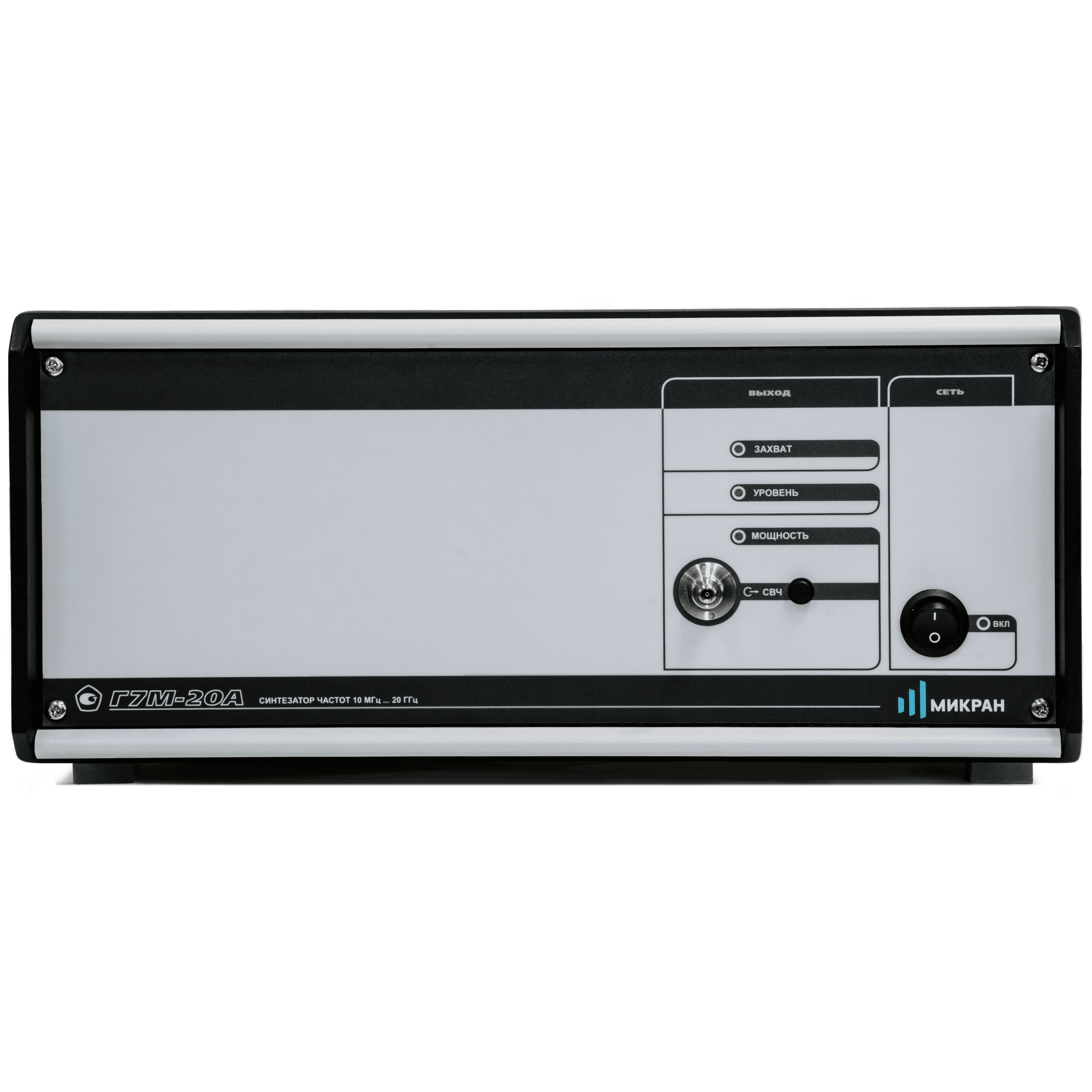

Синтезатор частот Г7М-20А/1 производства НПФ «Микран» — модель средней частотной линейки Г7М, работающая в диапазоне от 10 МГц до 20 ГГц, с выходным СВЧ-соединителем тип IX, вариант 3 (розетка) — опция «03Р». Прибор внесён в Госреестр средств измерений РФ. Модификация /1 — базовая версия без дополнительных аппаратных опций.
Синтезатор Г7М-20А предназначен для формирования непрерывных гармонических сигналов и сигналов с импульсной модуляцией (с внешним импульсным модулятором). Область применения — исследование, настройка, испытания и контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике. Принцип действия синтезатора основан на комбинации прямого цифрового, косвенного с системой ФАПЧ и прямого аналогового методов синтеза частот.
Прибор отличается широким диапазоном регулировки мощности выходного сигнала (до +13 дБм), высокой стабильностью частоты и мощности и низким уровнем фазовых шумов — до −120 дБн/Гц на отстройке 10 кГц от несущей 1 ГГц. Управление осуществляется с помощью персонального компьютера с установленным ПО «Программный комплекс Г7М» по интерфейсу Ethernet; программный интерфейс совместим со стандартами IVI-COM и SCPI, что позволяет управлять синтезатором сторонним ПО и интегрировать его в автоматизированные измерительные комплексы.
Ключевые возможности и режимы работы:
- Формирование сигналов фиксированной частоты и мощности
- Сканирование по частоте с равномерным или логарифмическим шагом
- Сканирование по мощности с равномерным шагом
- Одновременное сканирование по частоте и мощности
- Сканирование по списку частот и мощностей
- Система цифровой синхронизации — стабилизация частоты от внешнего опорного генератора (1, 5, 10 или 100 МГц) или синхронизация внешних устройств от внутреннего опорного генератора
- Применение в качестве источника сигнала гетеродина при измерении параметров смесителей (совместно с анализаторами Р4М, Р2М) или второго сигнала при измерении интермодуляционных искажений (совместно с Р4М, СК4М)
Для импульсной модуляции в синтезаторах Г7М-20А используется внешний импульсный модулятор — рекомендуется применение модуляторов серии МИ1 (в исполнении МИ1-20-03-03, МИ1-20-03-03Р или МИ1-20-03Р-03Р с разъёмами тип IX, соответствующими опции «03Р»). Управление внешним модулятором может осуществляться от внутреннего синхрогенератора или внутреннего генератора импульсов (программная опция «ГИП»). Для этой же модели дополнительно доступны опции «НЧА» (расширение диапазона частот вниз до 10 кГц) и «ТГА» (повышенная стабильность частоты).
Технические характеристики Г7М-20А/1
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 20 ГГц |
| Диапазон установки уровня мощности выходного сигнала (без опций) | −20…+13 дБм |
| Погрешность установки уровня мощности, −20…+13 дБм | ±1 дБ |
| КСВН выхода СВЧ | < 1,7 |
| Дискретность установки частоты выходного сигнала | 1 Гц |
| Относительная погрешность установки частоты (внутр. опорный генератор, за 1 год, без опции «ТГА») | ±1×10⁻⁶ |
| Время установления нового значения частоты | < 1 мс |
| Дискретность установки мощности выходного сигнала | 0,1 дБ |
| Время установления нового значения мощности | < 200 мкс |
| Тип выходного соединителя | тип IX, вар. 3, розетка (опция «03Р») |
Уровень фазовых шумов, дБн/Гц (диапазон 8…16 ГГц):
| Отстройка | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц |
|---|---|---|---|---|---|---|
| Значение | −65 | −95 | −100 | −100 | −100 | −125 |
Уровень паразитных составляющих (диапазон 4…15 ГГц), дБн, не более:
| Тип составляющих | Значение |
|---|---|
| Гармонические | −40 |
| Субгармонические (2…15 ГГц) | −50 |
| Негармонические (8…16 ГГц) | −50 |
Комплектация
Синтезатор частот Г7М-20А, кабель Ethernet, кабель питания, программное обеспечение «Программный комплекс Г7М», эксплуатационная документация, транспортировочный кейс, свидетельство о поверке.
| Параметр | Значение | |||||||||||
|
Диапазон рабочих частот без опций с опцией «НЧА» |
10 МГц …20 ГГц 10 кГц …20 ГГц |
|||||||||||
|
Диапазон установки уровня мощности выходного сигнала, дБм без опций с опцией «АТА/70» с опцией «АТА/110» |
−20…+13
−90…+10
−130…+10
|
|||||||||||
|
Погрешность установки уровня мощности выходного сигнала, дБ −20…+15 (+13) дБм −20…+7 дБм −90…−20 дБм |
± 1
—
± 1,5
|
|||||||||||
| КСВН выхода СВЧ | < 1,7 | |||||||||||
| Дискретность установки частоты выходного сигнала, Гц | 1 | |||||||||||
|
Относительная погрешность установки частоты при работе от вну- треннего опорного генератора в течение одного года без опции «ТГА» с опцией «ТГА» |
± 1 × 10−6 ± 1 × 10−7 |
|||||||||||
| Время установления нового значения частоты, мс | < 1 | |||||||||||
| Дискретность установки мощности выходного сигнала, дБ | 0,1 | |||||||||||
| Время установления нового значения мощности, мкс | < 200 | |||||||||||
|
Уровень гармонических составляющих, дБн, не более 10 кГц…10 МГц 10…125 МГц 0,125…4 ГГц 4…15 ГГц 15…20 ГГц 20…40 ГГц |
−30 −35 −50 −40 −50 −35 |
|||||||||||
|
Уровень субгармонических составляющих, дБн, не более 10 кГц…2 ГГц 2…15 ГГц 15…40 ГГц |
−50 −40 |
|||||||||||
|
Уровень негармонических составляющих, дБн, не более 0 кГц…10 МГц 10…125 МГц 125…250 МГц 250…500 МГц 0,5…1 ГГц 1…2 ГГц 2…4 ГГц 4…8 ГГц 8…16 ГГц 16…32 ГГц 32…40 ГГц |
−60 −50 −80 −75 −70 −65 −60 −55 −50 −45 −40 |
|||||||||||
| Встроенный импульсный модулятор (опция «ИМА») | ||||||||||||
| Длительность фронта/среза огибающей радиоимпульса, нс | < 10 | |||||||||||
| Минимальная длительность импульса, нс | 20 | |||||||||||
|
Сжатие длительности радиоимпульса относительно длительности импульса модулирующего сигнала, нс |
< 6 | |||||||||||
| Подавление мощности в паузе, дБ | > 70 | |||||||||||
| Внутренний генератор импульсов (опция «ИМА», опция «ГИП») | ||||||||||||
| Длительность импульсов | 20 нс …3,99999998 с | |||||||||||
| Период повторения импульсов | 40 нс …4 с | |||||||||||
|
Дискретность установки длительности и периода повторения им- пульсов, нс |
10 | |||||||||||
