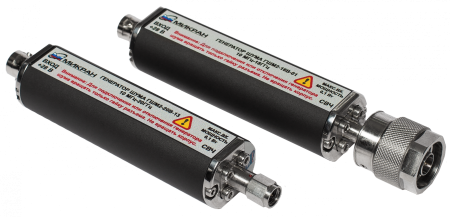

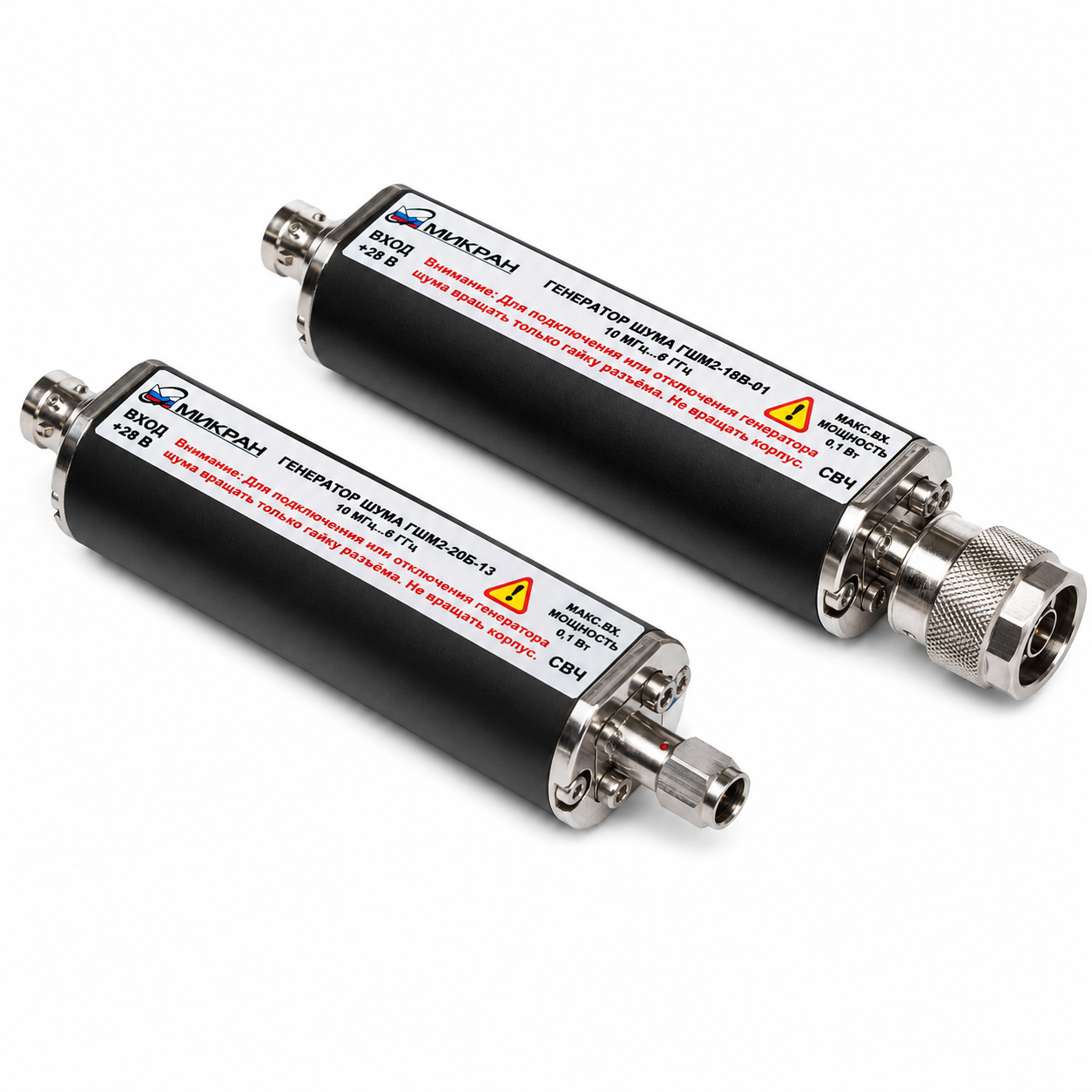

Генератор шума Микран ГШМ2-20В-03

Генератор шума ГШМ2-20В-03 производства НПФ «Микран» — прибор из линейки ГШМ с максимальным диапазоном рабочих частот в серии, от 0,01 до 20 ГГц, с выходным СВЧ-соединителем тип IX, вариант 3 (вилка) и избыточной относительной шумовой температурой (ИОШТ/ENR) 13…16 дБ. Прибор внесён в Госреестр средств измерений РФ.

Генераторы шума серии ГШМ предназначены для использования в качестве меры перепада спектральной плотности шумовой мощности при работе с измерителями коэффициента шума серии Х5М и анализаторами спектра серии СК4М с опцией «ИКШ» (измерение коэффициента шума модуляционным методом). Источником шумового напряжения в ГШМ служит бескорпусной лавинно-пролётный диод (ЛПД), установленный в модуль гибридной интегральной схемы, которая соединена с прецизионным СВЧ-переходом с помощью перехода-аттенюатора. Питание ЛПД осуществляется через встроенный стабилизатор тока, что обеспечивает стабильность уровня спектральной плотности мощности шума (СПМШ) вне зависимости от стабильности напряжения питания генератора.

Модификация ГШМ2-20В-03 относится к группе с повышенным уровнем ИОШТ (13…16 дБ, «уровень В»), что обеспечивает больший перепад шумовой мощности и востребовано при измерении коэффициента шума устройств с более высоким собственным уровнем шума или при работе в условиях, требующих более высокого отношения сигнал/шум на выходе генератора. За счёт более высокого уровня выходной мощности КСВН выхода несколько выше, чем у модификаций «уровня А» (1,45 против 1,25). Разъём типа IX, вариант 3 (вилка) обеспечивает совместимость с соответствующим коаксиальным трактом измерительной аппаратуры Микран (в том числе с синтезаторами частот Г7М-20А с опцией «03Р» и модуляторами МИ1-20-03-...).

Технические характеристики ГШМ2-20В-03

Комплектация

Генератор шума ГШМ2-20В-03, эксплуатационная документация.
