Генератор шума Микран ГШМ2-20А-13

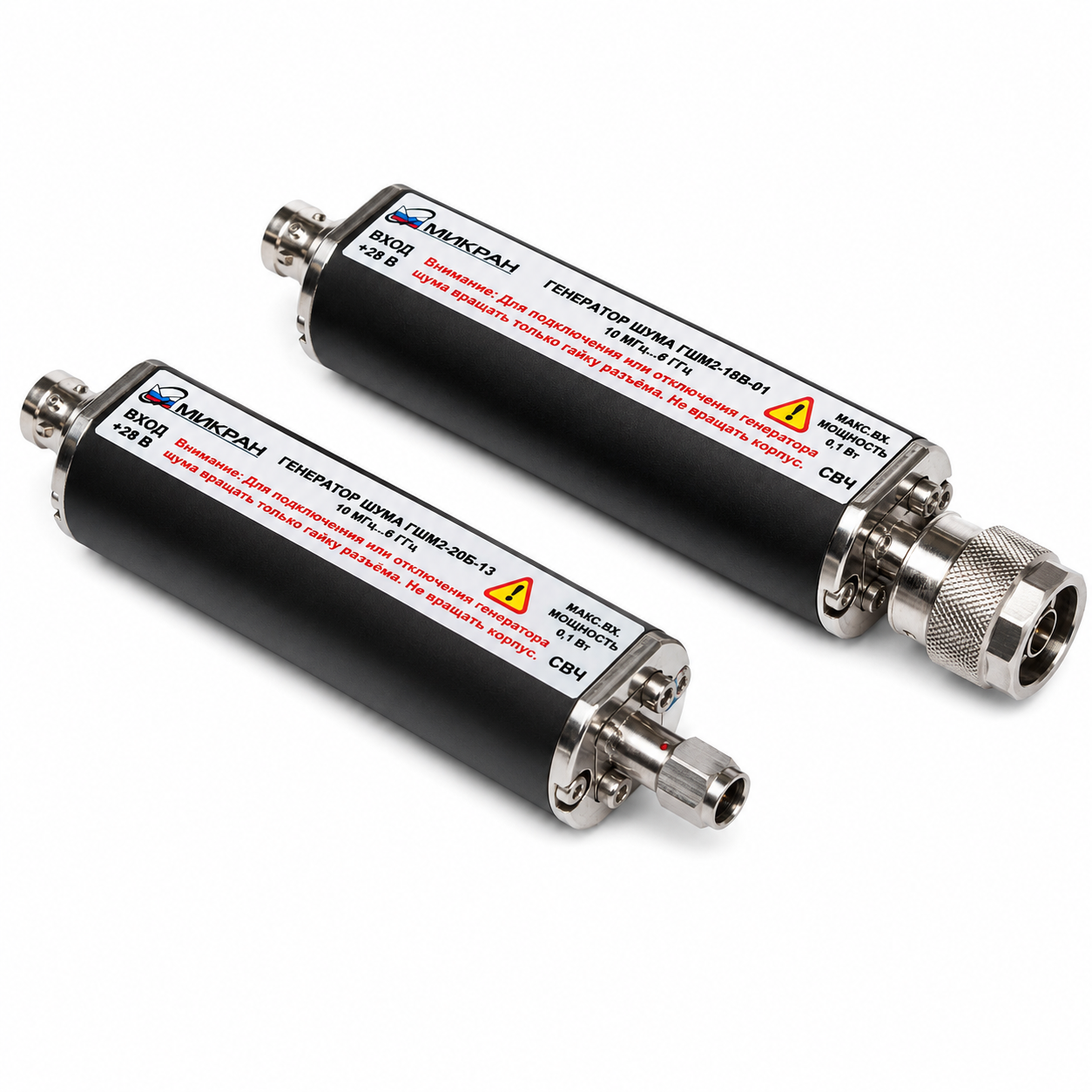

Генератор шума ГШМ2-20А-13 производства НПФ «Микран» — прибор из линейки ГШМ с максимальным диапазоном рабочих частот в серии, от 0,01 до 20 ГГц, с выходным СВЧ-соединителем тип 3,5 мм (вилка) и избыточной относительной шумовой температурой (ИОШТ/ENR) 4…7 дБ. Прибор внесён в Госреестр средств измерений РФ.

Генераторы шума серии ГШМ предназначены для использования в качестве меры перепада спектральной плотности шумовой мощности при работе с измерителями коэффициента шума серии Х5М и анализаторами спектра серии СК4М с опцией «ИКШ» (измерение коэффициента шума модуляционным методом). Источником шумового напряжения в ГШМ служит бескорпусной лавинно-пролётный диод (ЛПД), установленный в модуль гибридной интегральной схемы, которая соединена с прецизионным СВЧ-переходом с помощью перехода-аттенюатора. Питание ЛПД осуществляется через встроенный стабилизатор тока, что обеспечивает стабильность уровня спектральной плотности мощности шума (СПМШ) вне зависимости от стабильности напряжения питания генератора.

Модификация ГШМ2-20А-13 относится к группе с более низким уровнем ИОШТ (4…7 дБ, «уровень А»), что делает её подходящей для измерения коэффициента шума малошумящих устройств, где требуется мягкое перегрузочное воздействие на исследуемый тракт. Прецизионный разъём типа 3,5 мм (вилка) обеспечивает стабильные параметры вплоть до верхней границы диапазона 20 ГГц и совместим как с кабельными сборками 3,5 мм, так и с распространёнными разъёмами SMA — удобен для работы с синтезаторами Г7М-20А с опцией «13Р», анализаторами спектра СК4М-18А с опцией «13Н» и другой измерительной аппаратурой Микран с разъёмом 3,5 мм.

Технические характеристики ГШМ2-20А-13

Комплектация

Генератор шума ГШМ2-20А-13, эксплуатационная документация.
