Программное обеспечение Микран Signal Lab
Signal Lab — программное обеспечение производства НПФ «Микран», расширяющее возможности векторных генераторов сигналов серии «Вега» в области формирования сигналов с цифровыми видами модуляции и современных стандартов цифровой связи. Signal Lab позволяет сократить время на формирование испытательных сигналов и улучшить качество тестирования компонентов, передатчиков и приёмников. Программное обеспечение постоянно развивается — цель разработчиков сделать Signal Lab единым инструментом для тестирования широкого круга устройств.
Интуитивно понятный интерфейс: элементы с параметрами сигнала расположены в последовательности выполняемых над ним операций (последовательность данных → кодирование → модуляция → фильтр → сигнал), пользователь сразу видит результат работы на графиках и может оценить сформированный сигнал. Доступно отображение сигналов во временной и частотной областях, а также на векторной диаграмме.
Signal Lab предлагает:
- Формирование сигналов в соответствии с ASK, FSK, PSK и QAM видами модуляций (опция «GCDM»)
- Формирование сигналов в соответствии со стандартом 4G LTE (опция «GLTE»)
- Удобный пользовательский интерфейс с широким набором настроек

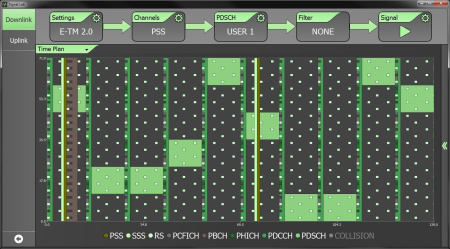

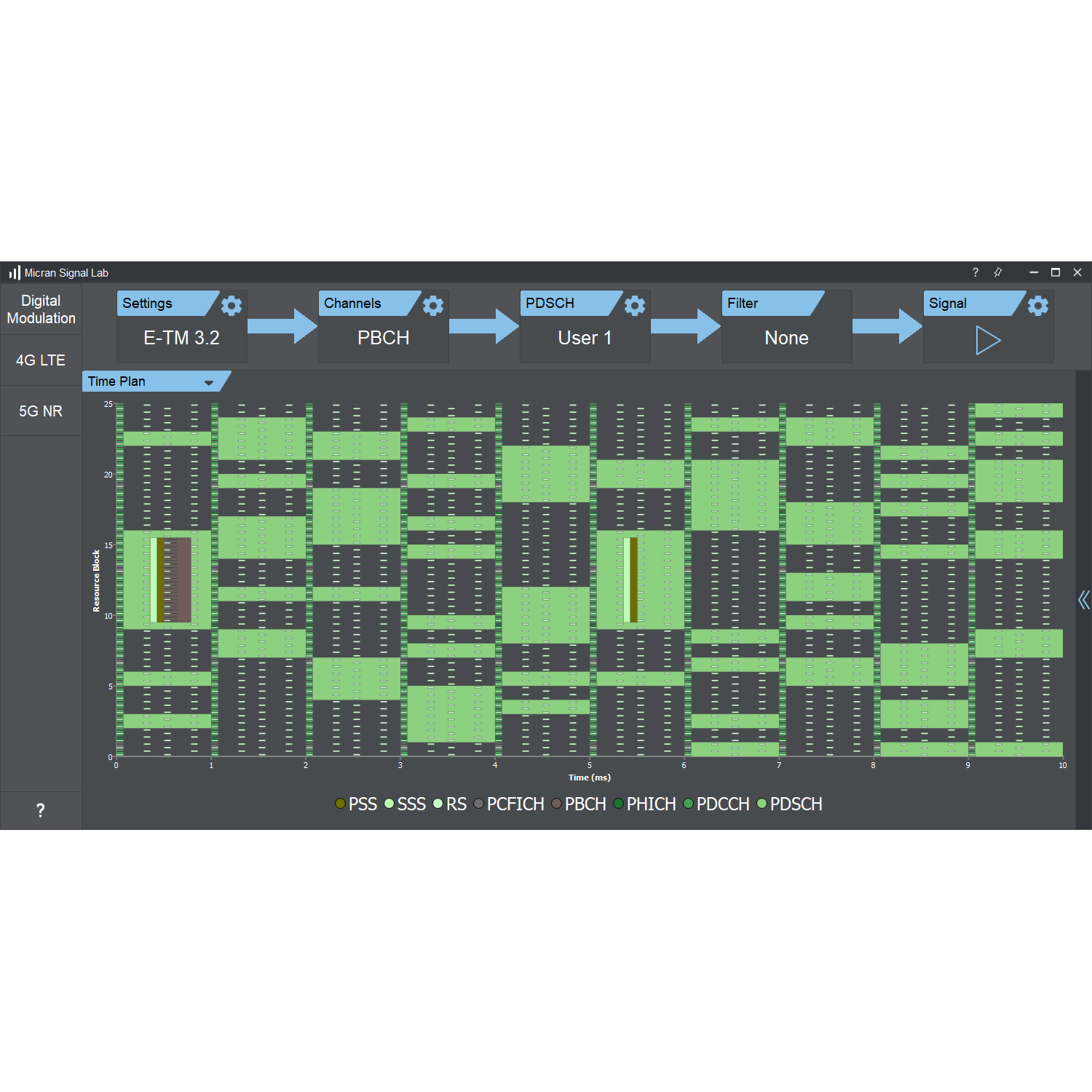

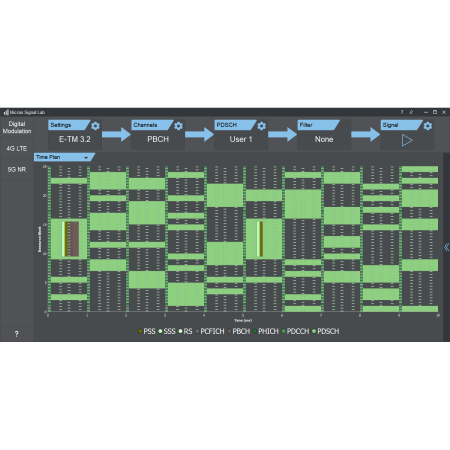

- Отображение графиков спектра сигнала, зависимости I и Q составляющих от времени, векторной диаграммы, распределения частотно-временного ресурса
- Просмотр и редактирование ранее созданных файлов
- Автоматическое добавление сформированных файлов в каталог программы управления векторным генератором сигналов «Вега»
- Гибкие настройки формирующего фильтра
- Создание пользовательских маркеров
Технические характеристики
Опция «GCDM» — формирование сигналов стандартных видов цифровой модуляции
| Параметр | Значение |
|---|---|
| ASK / индекс модуляции | ASK, 2ASK, 4ASK, 8ASK / 0…100 % с шагом 0,1 % |
| FSK / девиация частоты | MSK, 2FSK, 4FSK, 8FSK, пользовательская / 10 Гц…3×fsym |
| PSK | BPSK, π/2-DBPSK, QPSK, OQPSK, QPSK EDGE, QPSK π/4 offset, π/4-DQPSK, π/8-D8PSK, 8PSK, 8PSK EDGE, D8PSK, 16PSK |
| QAM | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, пользовательская |
| Тип формирующего фильтра | отсутствует, Найквиста, «корень из приподнятого косинуса», Гаусса, прямоугольный, ФНЧ, пользовательский |
| Тип кодирования | отсутствует, Грея, дифференциальное, дифференциальное + Грея, GSM, NADC, PDC, PHS, TETRA, TFTS |
| Предустановленные параметры | Bluetooth, DECT, GSM, NADC, PDC, PHS, TETRA, WCDMA 3GPP, Worldspace, TFTS |
| Источник данных | «все единицы», «все нули», ПСП (9, 11, 16, 20, 21), последовательность бит, файл с данными |
| Отображаемые графики | зависимость I и Q составляющих от времени, спектр сигнала, векторная диаграмма |
Опция «GLTE» — формирование сигналов стандарта 4G LTE
| Параметр | Значение |
|---|---|
| Релиз стандарта LTE | 9 |
| Настраиваемые каналы, нисходящий (DL) | P-SS, S-SS, RS, PDSCH, PDCCH, PBCH, PCFICH, PHICH |
| Настраиваемые каналы, восходящий (UL) | PUSCH, PUCCH, SRS, PRACH |
| Предустановленные тестовые модели E-UTRA (DL) | E-TM1.1, E-TM1.2, E-TM2.0, E-TM3.1, E-TM3.2, E-TM3.3 |
| Число пользователей с уникальными параметрами | до 10 |
| Режимы передачи данных | FDD, TDD |
| Ширина канала | 1,4; 3; 5; 10; 15; 20 МГц |
| Отображаемые графики | зависимость I и Q составляющих от времени, спектр сигнала, распределение частотно-временного ресурса |
| Тип формирующего фильтра | отсутствует, Найквиста, «корень из приподнятого косинуса», Гаусса, прямоугольный, ФНЧ, пользовательский |
| Поддерживаемые стандарты | ETSI TS 136 141 V9.10.0 (2012-07), ETSI TS 136 213 V9.3.0 (2010-10), ETSI TS 136 211 V9.1.0 (2010-04), ETSI TS 136 212 V9.4.0 (2011-10) |
