Измеритель коэффициента шума Микран Х5М-04

Х5М-04 — высокоскоростной измеритель коэффициента шума и коэффициента передачи приемно-усилительных устройств, усилителей и частотно-преобразующих устройств. Прибор предназначен для точных измерений характеристик радиоэлектронных компонентов в диапазоне частот от 10 МГц до 4 ГГц.

Измеритель Х5М-04 обеспечивает измерение коэффициента шума до 30 дБ и коэффициента передачи в диапазоне от −20 до 30 дБ. Предел допускаемой абсолютной систематической погрешности измерения коэффициента шума составляет ±0,1 дБ, коэффициента передачи — ±0,15 дБ. Номинальное входное сопротивление прибора — 50 Ом.

Преимущества Х5М-04

• рабочий диапазон частот 10 МГц – 4 ГГц;
• измерение коэффициента шума и коэффициента передачи;
• высокая скорость измерений;
• встроенный термостатированный преселектор;
• измерение коэффициента передачи −20…30 дБ;
• измерение коэффициента шума до 30 дБ;
• высокая точность измерений;
• номинальное входное сопротивление 50 Ом;

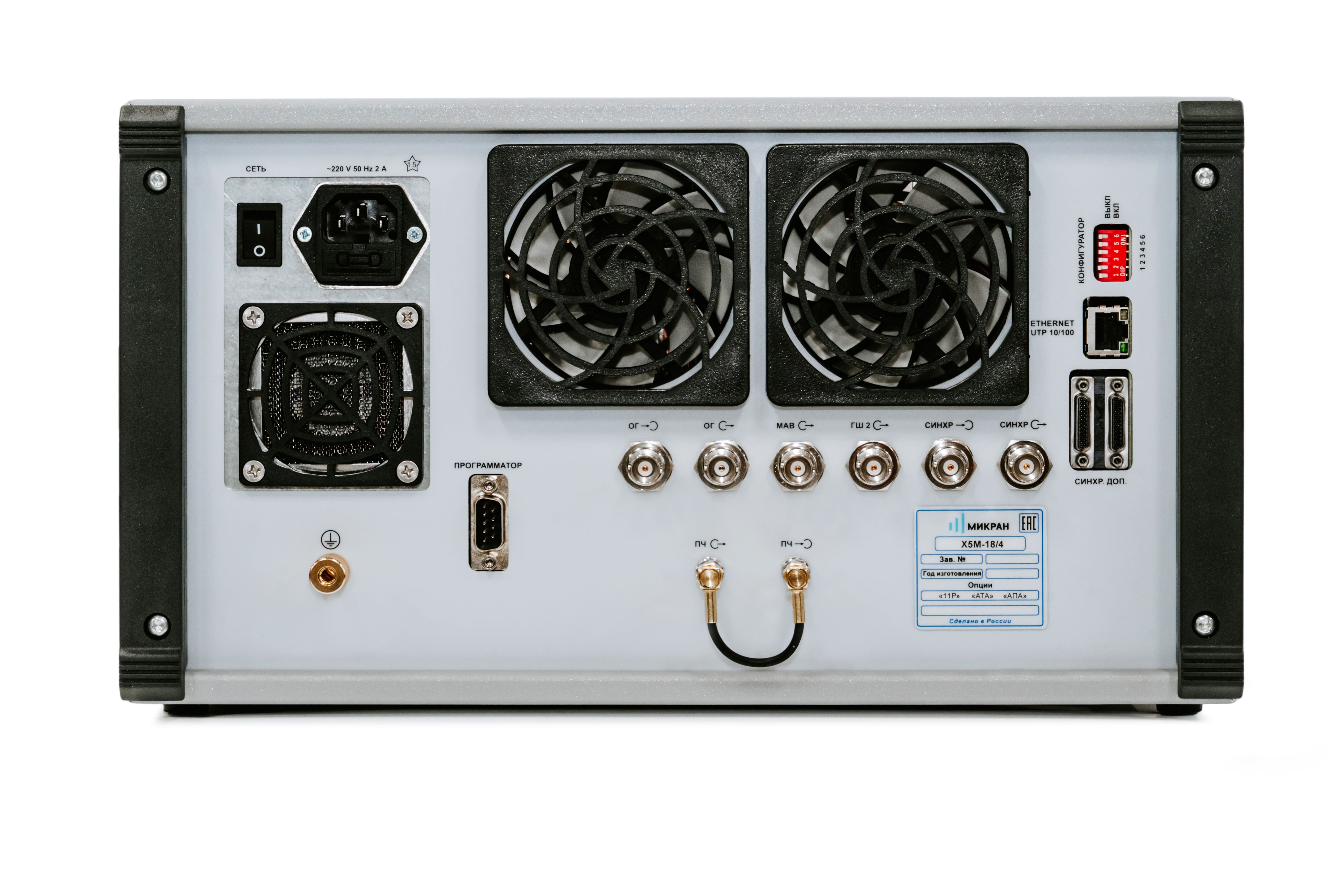

• управление с ПК через Ethernet;
• поддержка команд SCPI для автоматизации измерений;
• программное обеспечение «Graphit Х5М» для управления прибором и обработки результатов.

Для расширения функциональных возможностей Х5М-04 может оснащаться дополнительными опциями. Опция АТА/70 предусматривает встроенный электромеханический ступенчатый аттенюатор с диапазоном ослабления 0…70 дБ и шагом 10 дБ. Опция АПА позволяет подавать на исследуемые усилители и преобразователи напряжение до ±20 В и ток до 500 мА через центральный проводник коаксиального тракта.

Применение

Измеритель коэффициента шума Х5М-04 применяется для исследования и контроля параметров СВЧ-усилителей, приемно-усилительных трактов, преобразователей частоты и других радиоэлектронных устройств.

Прибор может использоваться в лабораториях, при разработке и испытаниях радиоэлектронной аппаратуры, а также в составе автоматизированных контрольно-измерительных комплексов.

Х5М-04 — решение для точного измерения коэффициента шума и коэффициента передачи радиоэлектронных устройств в диапазоне до 4 ГГц.
