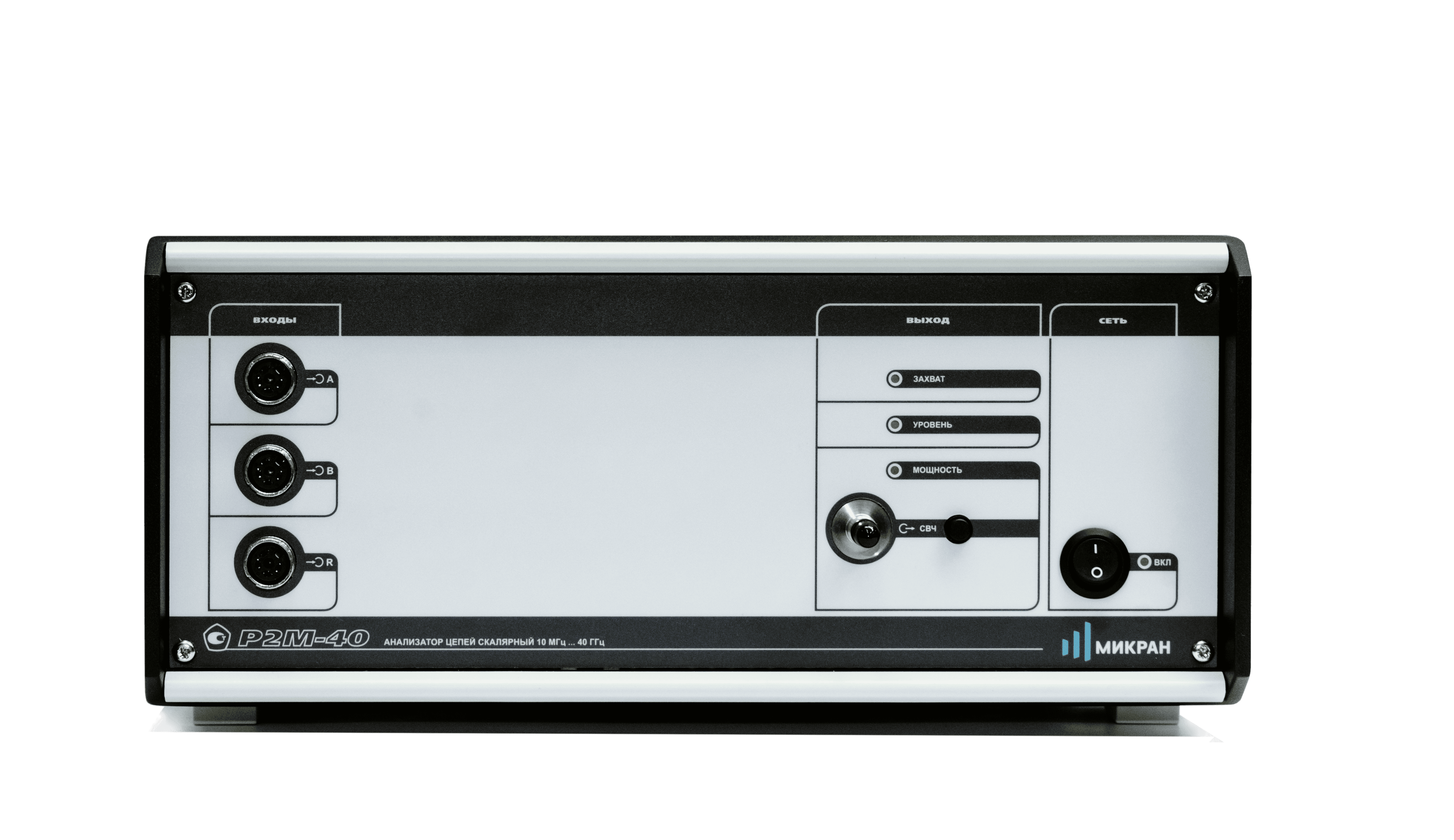

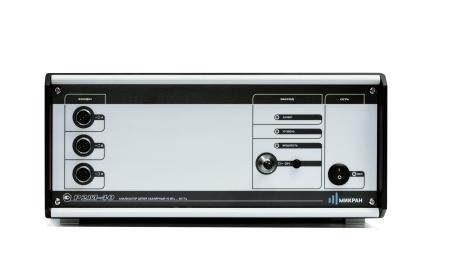

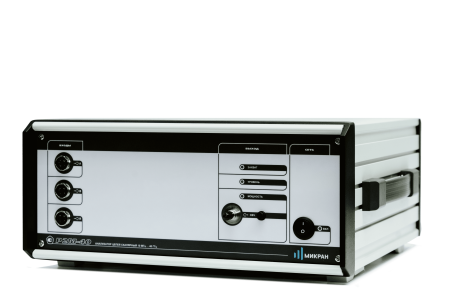

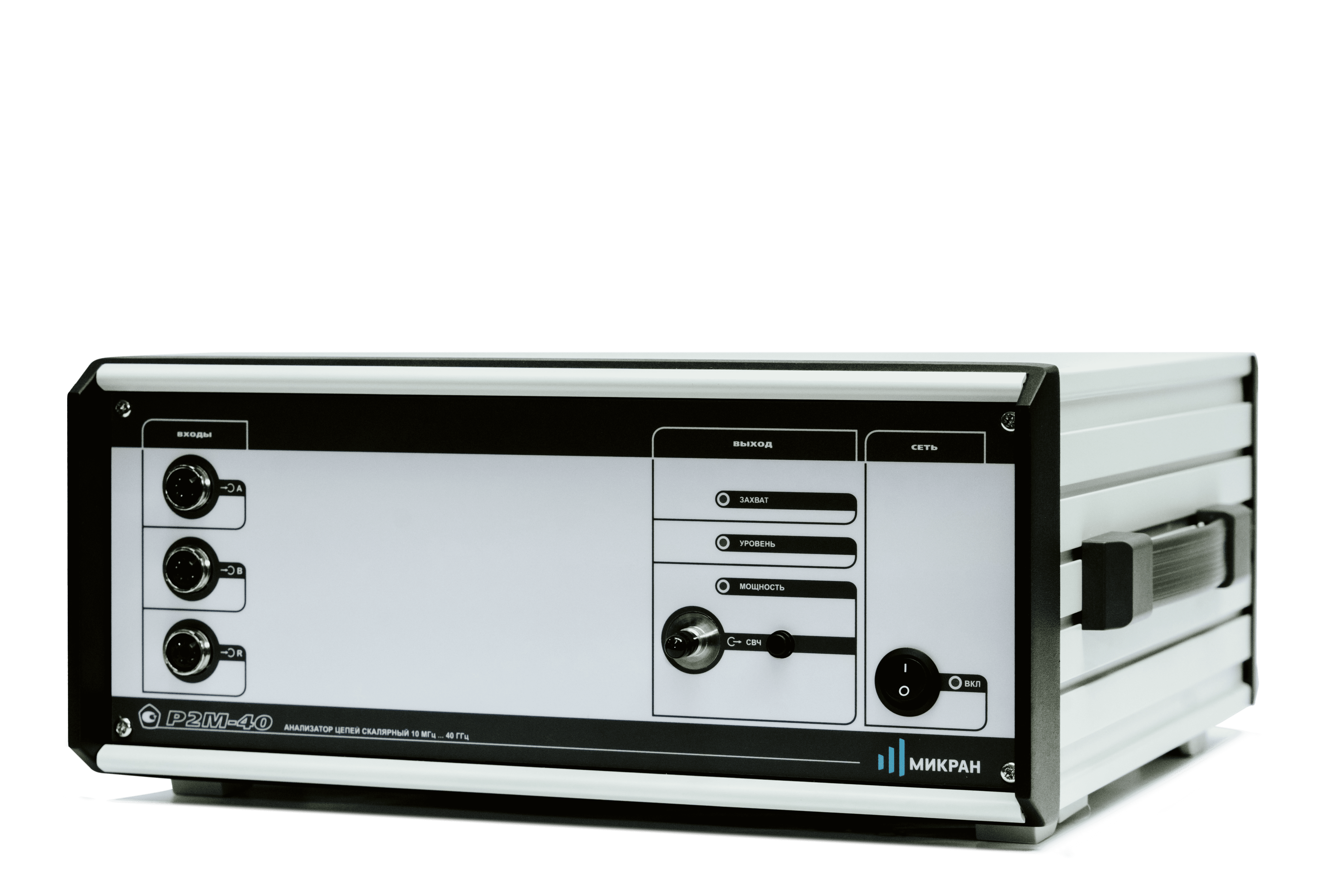

Анализатор цепей скалярный Микран Р2М-18А
Анализаторы цепей скалярные серии Р2М предназначены для измерений модуля коэффициента передачи (КП), модуля коэффициента отражения (КО), коэффициента стоячей волны по напряжению (КСВН), мощности и для формирования непрерывных гармонических сигналов. Дополнительные режимы 2 работы анализатора Р2М позволяют контролировать динамические характеристики, групповое время задержки, параметры устройств с преобразованием по частоте и параметры устройств в импульсном режиме.
- Широкий диапазон частот: от 10 МГц до 4/20/40 ГГц
- Широкий диапазон регулировки мощности выходного сигнала: от -90 дБм (c опцией «АТА/70») до +15 дБм
- Высокая стабильность частоты и мощности выходного сигнала
- Возможность работы в нескольких коаксиальных трактах
- Одновременная работа с тремя измерительными каналами
- Возможность измерения модуля КП, КО и КСВН, группового времени задержки, динамических характеристик, параметров устройств с преобразованием по частоте, устройств в импульсном режиме, измерения с опорным каналом
- Область применения анализаторов Р2М — исследование, настройка, испытания, контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.

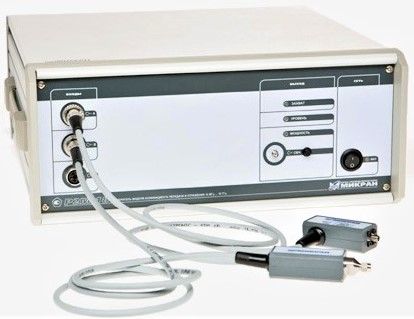

Принцип действия анализаторов Р2М основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля КП, модуля КО и КСВН. Выделение и преобразование электромагнитных волн в низкочастотное напряжение производится с помощью детекторных головок и датчиков КСВ.

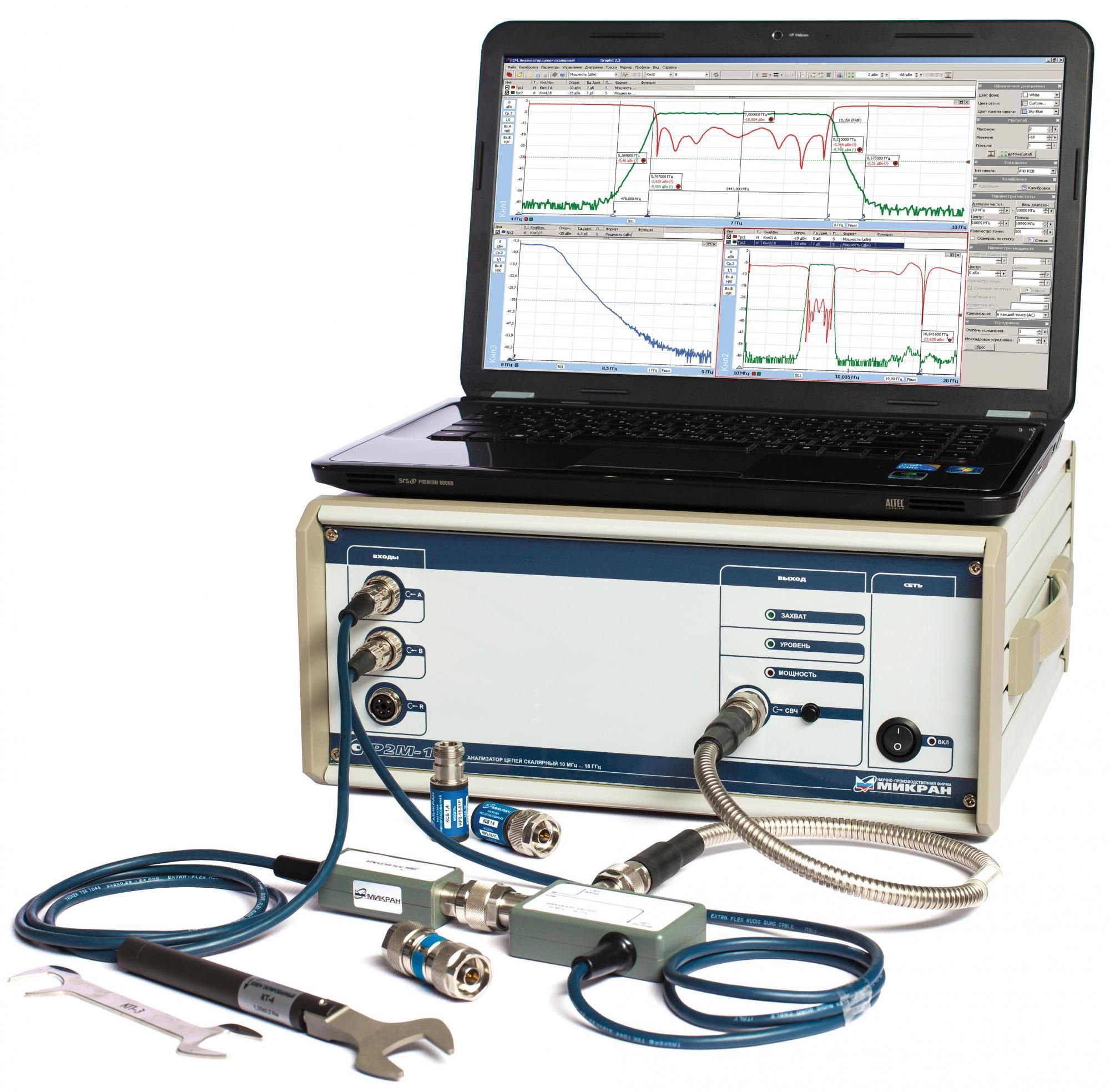

Программный интерфейс анализаторов Р2М совместим со стандартами IVI-COM и SCPI, что дает возможность управлять анализатором Р2М с помощью стороннего программного обеспечения и интегрировать прибор в автоматизированные контрольно-измерительные комплексы.
Технические характеристики Р2М-18А
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 10 МГц … 20 ГГц (с опциями «01Р», «11Р» — до 18 ГГц) |
| Диапазон установки мощности выходного сигнала (без опции «АТА/70») | −20…+13 дБм |
| Диапазон установки мощности выходного сигнала (с опцией «АТА/70») | −90…+13 дБм |
| Диапазон измерения модуля КП (без «АТА/70») | −65…+35 дБ |
| Диапазон измерения модуля КП (с «АТА/70») | −65…+65 дБ |
| Диапазон измеряемой мощности | −55…+13 дБм |
| Погрешность установки уровня мощности, −20…+13 дБм | ±1,5 дБ |
| Погрешность установки уровня мощности, −55…−20 дБм | ±1,5 дБ |
| Погрешность измерения модуля КП | ±(0,02×|А|+0,2) дБ |
| Погрешность измерения модуля КО | ±(0,09×Г²+0,02) |
| Погрешность измерения КСВН при КстU≤2,0 | ±(3×КстU+1) % |
| Погрешность измерения мощности | ±1 дБ |
| Дискретность установки частоты | 1 Гц |
| Относительная погрешность частоты (внутр. опорный генератор) | ±1×10⁻⁶ |
| Дискретность установки мощности | 0,1 дБ |
| Диапазон измерения модуля КО | 0…1 |
| Диапазон измерения КСВН | 1,02…5 |
| Количество измерительных каналов | 3 (одновременно) |
| Интерфейс управления | Ethernet, ПО Graphit P2M (IVI-COM, SCPI) |
