Keysight 10076C — это специализированный пассивный высоковольтный осциллографический пробник с коэффициентом ослабления 100:1, разработанный для безопасного проведения измерений сигналов высокого напряжения. Пробник сочетает высокую полосу пропускания с низким уровнем входной емкости, предотвращая искажение исследуемого сигнала. Корпус устройства изготовлен из ударопрочного пластмассового состава, защищающего внутренние элементы при интенсивной эксплуатации.
Технические характеристики:
• Коэффициент деления: 100:1.
• Полоса пропускания: 500 МГц.
• Время нарастания: < 0,7 нс.
• Максимальное входное напряжение: 3700 В пиковое / 1250 В DC/AC rms (CAT I).
• Входное сопротивление и емкость: 66,7 МОм / ~3 пФ.
• Диапазон компенсации емкости: 6 пФ – 20 пФ.
• Длина кабеля: 1,8 м.
Преимущества:
• Высокое рабочее напряжение: безопасные измерения сигналов амплитудой до 3,7 кВ.
• Широкая полоса пропускания (500 МГц): точное воспроизведение быстрорастущих фронтов высоковольтных импульсов.
• Низкая входная емкость (~3 пФ): минимальное влияние пробника на исследуемую схему.
• Автоматическое распознавание: поддержка системы идентификации пробника осциллографами Keysight.
Область применения:
• Измерение импульсных высоких напряжений в силовых преобразователях и инверторах.
• Отладка источников питания, медицинского и промышленного высоковольтного оборудования.
• Анализ шин питания и полупроводниковых ключей с осциллографами Keysight InfiniiVision.
Комплектация:

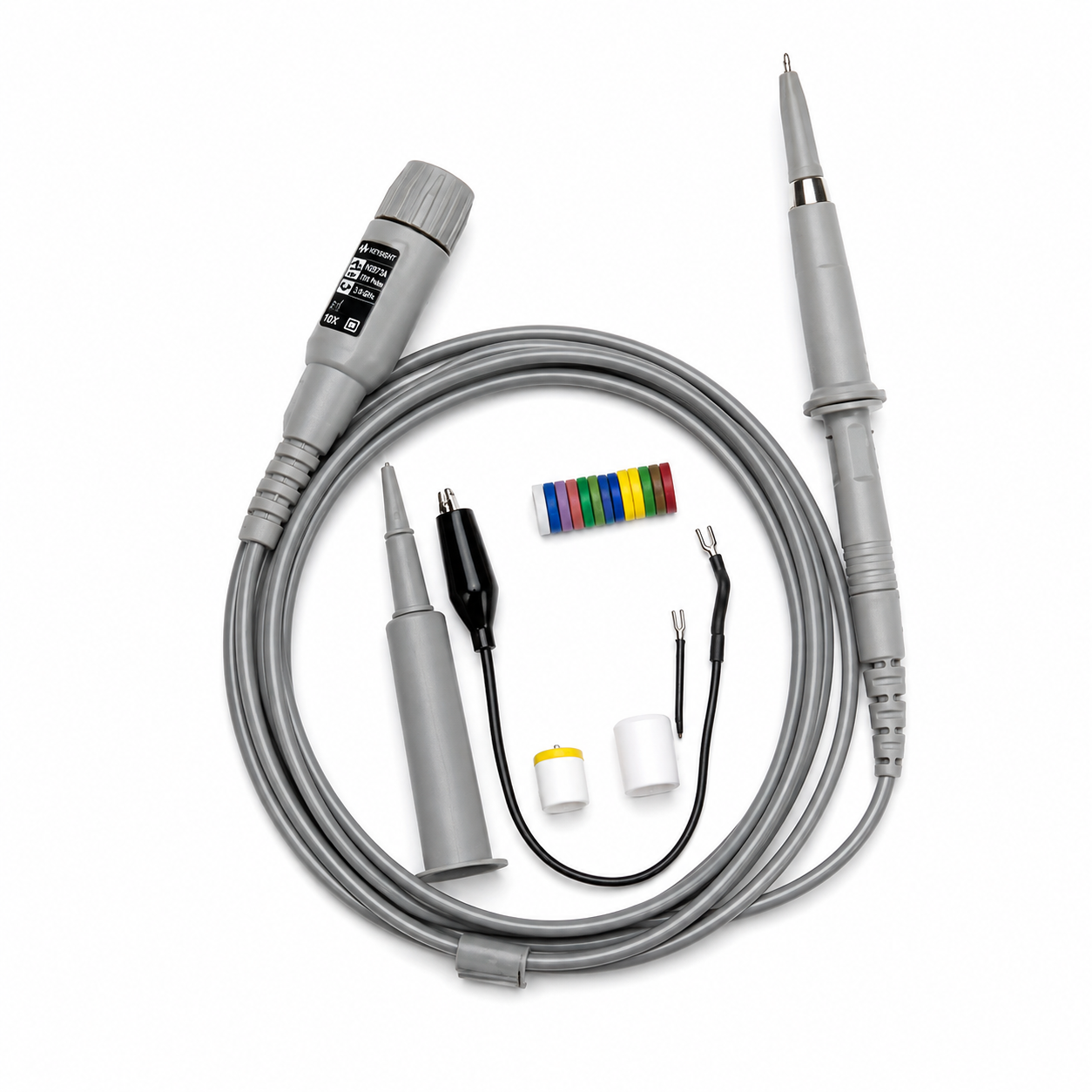

• Высоковольтный пассивный осциллографический пробник Keysight 10076C;
• Провод заземления с зажимом «крокодил», насадка-крючок, насадка с подпружиненным наконечником, инструмент для регулировки;
• Техническая документация и сертификат калибровки.
ХАРАКТЕРИСТИКИ:
|
Тип устройства: |
Высоковольтный пассивный осциллографический пробник |
|
Коэффициент ослабления: |
100:1 |
|
Полоса пропускания (-3 дБ): |
500 МГц |
|
Время нарастания фронта: |
< 0,7 нс |
|
Макс. входное напряжение: |
3700 В пик. / 1250 В DC+AC peak (CAT I) |
|
Входное сопротивление: |
66,7 МОм |
|
Входная емкость: |
~3 пФ |
|
Диапазон компенсации: |
6 пФ ... 20 пФ |
|
Длина кабеля: |
1,8 м |
|
Совместимость: |
Осциллографы Keysight InfiniiVision (1000X–6000X) |
МАТЕРИАЛЫ:
|
Корпус щупа: |
Высоковольтный полимерный диэлектрик высокого давления |
|
Измерительный наконечник: |
Позолоченная бериллиевая бронза |
|
Разъем BNC: |
Никелированная латунь, позолоченный центральный контакт |
|
Кабельная оболочка: |
Гибкий износостойкий поливинилхлорид (ПВХ) |
