8-канальный сканирующий тестер электрической прочности изоляции на пробой переменным/постоянным напряжением. Графический ЖК-дисплей с разрешением 240х64 точек. Встроенный 8-канальный матричный сканер для удобства использования. Настройка времени нарастания напряжения, времени тестирования и времени падения напряжения в зависимости от нагрузки. Хранение данных: 100 шагов тестирования на группу, всего 50 групп, с общим ограничением в 500 шагов. Функции: быстрое снятие разряда и детектирование токов утечки пробоя изоляции; защита корпуса; оценка тока при испытании постоянным пробивным напряжением; коррекция базового значения тока. Интерфейсы: RS232, USB, HANDLER, REMOTE I/O, SCAN, опционально – GPIB.
Области применения:
- Массовое производство электроники и электротехники.
- Производство бытовой техники.
- Изготовление медицинского оборудования.
- Автомобильная промышленность.
- Контроль качества (QC) и входной контроль.
- Научно-исследовательские и опытно-конструкторские работы (НИОКР).
- Сертификация продукции.
- Встроенный 8-канальный матричный сканер.
- Генерация переменного напряжения до 5 кВ (AC) и постоянного до 6 кВ (DC).
- Точное измерение тока утечки в диапазонах: от 0.001 мА до 20 мА для AC и от 0.1 мкА до 5 мА для DC.
- Измерение сопротивления изоляции в диапазоне от 0.1 МОм до 50 ГОм.
- Функции тестера на выдерживаемое напряжение (Hipot) как для переменного, так и для постоянного тока, а также измерителя сопротивления изоляции, что позволяет выполнять комплексные проверки электробезопасности с помощью одного устройства. • Возможности быстрого разряда тестируемого объекта после испытаний, обнаружение дуги пробоя изоляции и защита корпуса.
- Поддержка создания сложных тестовых последовательностей с возможностью хранения до 100 шагов в каждой из 50 групп (всего до 500 шагов).

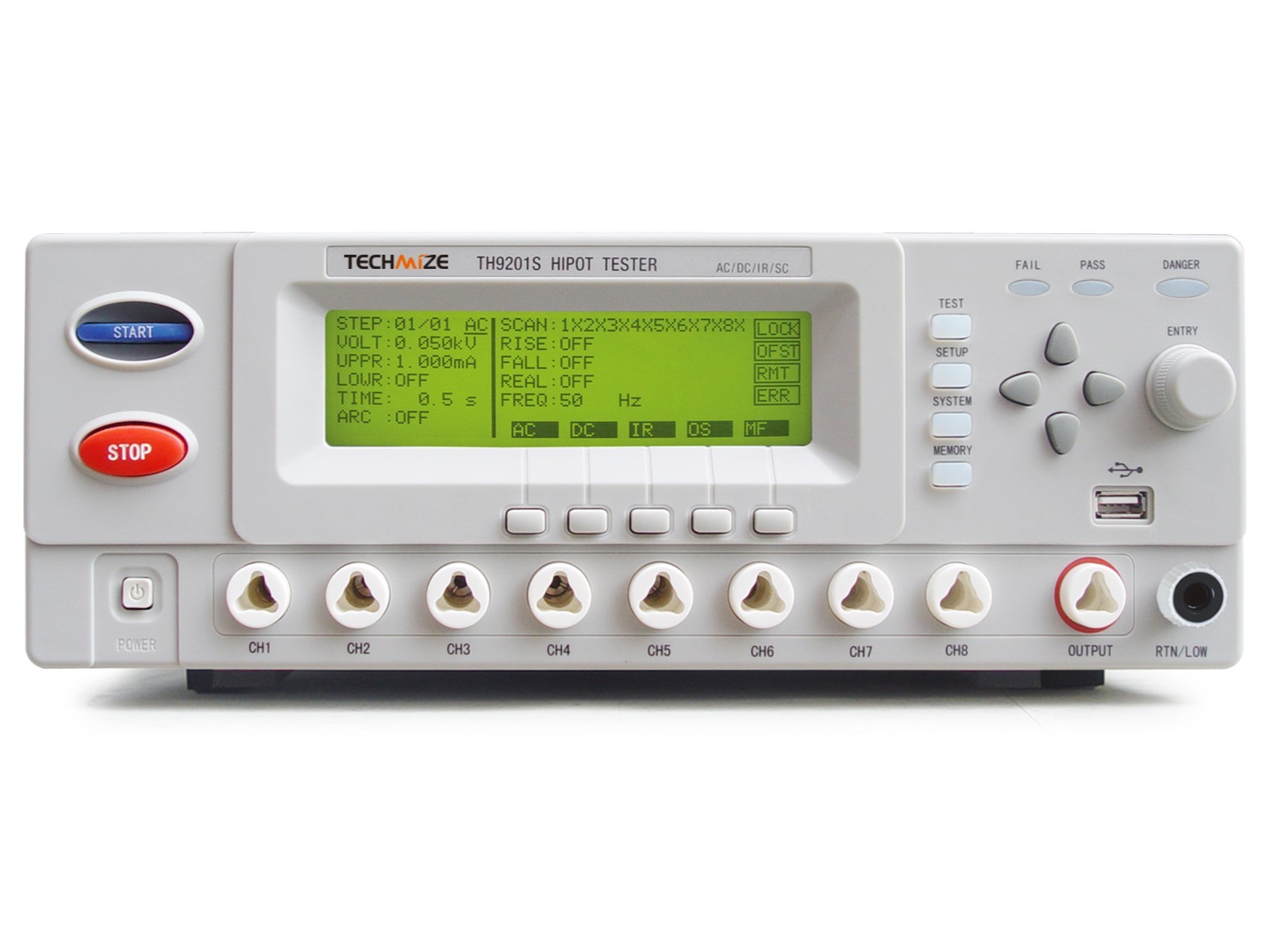

- Оснащен матричным графическим ЖК-дисплеем с разрешением 240x64 точки для удобного отображения результатов, параметров испытаний и настроек, что упрощает управление и анализ данных.
- Наличие стандартных интерфейсов, таких как RS232, USB, HANDLER, REMOTE I/O, SCAN, а также опционального GPIB, позволяет легко интегрировать TH9201S в автоматизированные тестовые системы (АТС) и обеспечивает дистанционное управление, сбор и анализ данных на производственных линиях.
- Разработан для интенсивной работы в сложных промышленных условиях, обеспечивая высокую надежность, стабильность показаний и долгий срок службы.
- Графический ЖК-дисплей с разрешением 240x64 точки.
- Функции быстрого разряда и обнаружения токов утечки при пробое изоляции.
- Защита корпуса.
- Встроенный 8-канальный матричный сканер для удобства использования.
- Настройка времени нарастания напряжения, времени тестирования и времени падения напряжения в зависимости от нагрузки, а также функция оценки тока при испытании постоянным пробивным напряжением.
- Хранение данных: 100 шагов тестирования на группу, всего 50 групп, с общим лимитом в 500 шагов. • Функция коррекции базового значения тока.
- Новый интерфейс управления и эргономичный дизайн панели.

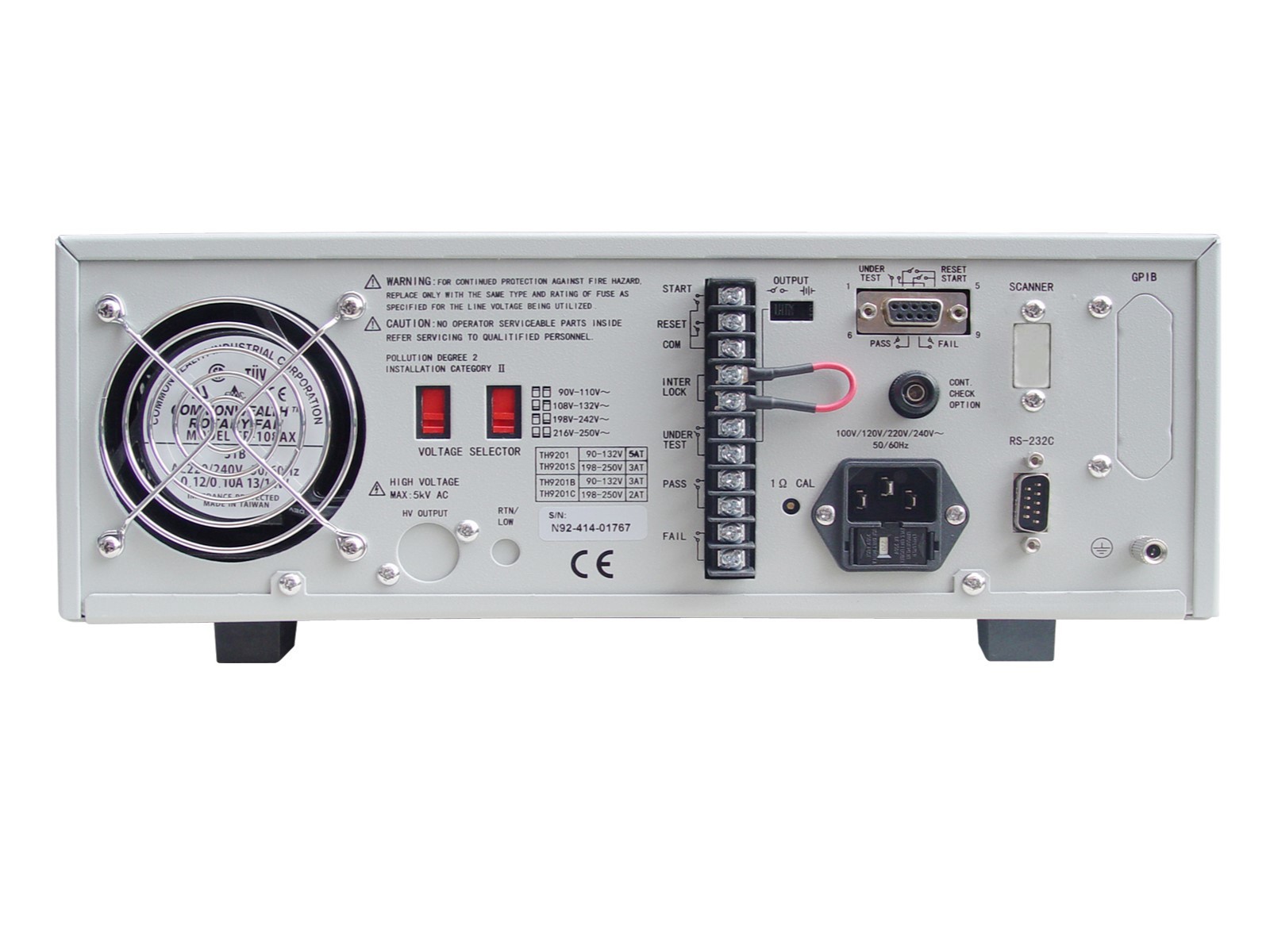

- Интерфейсы подключения: Handler, RS-232C, SCAN, GPIB (опционально).
|
Параметр |
Значение |
|
|
Модель |
TH9201S |
|
|
Режим испытания на электрическую прочность |
||
|
Диапазон и погрешность установки напряжения |
Переменное |
0.05 – 5 кВ; ±(1.0% от показаний + 5 единиц младщего разряда) (50, 60 Гц опционально) |
|
Постоянное |
0.05 – 5 кВ; ±(1.0% от показаний + 5 единиц младшего разряда) |
|
|
Скорость перестройки |
. ≤(1.0% +10 В) (номинальная мощность) |
|
|
Диапазон испытательных токов |
Перем. ток |
0.01 мA – 30 мA |
|
Постоян. ток |
0.1 мкA – 10 мA |
|
|
Погрешность |
±(1.0% от показаний + 5 единиц младшего разряда) |
|
|
Разрядка |
Автоматическое снятие разряда после завершения теста（DCW） |
|
|
Режим измерения сопротивления изоляции |
||
|
Выходное напряжение |
0.05 кВ - 1 кВ ±(1.5% от показаний + 5В) |
|
|
Диапазон измер. сопротивления |
0.1 МОм -10 Гом,(диапазон тока: 10 нА - 10 мА) |
|
|
Погрешность измерения сопротивления |
500 – 1000 В |
В диапазоне 1 МОм – 1 ГОм: ± (5% от показаний + 5 единиц младшего разряда) В диапазоне 1 ГОм – 10 ГОм: ± (10% от показаний + 5 единиц младшего разряда) |
|
50 – 500 В |
В диапазоне 0.1 MОм – 1 ГОм: ± (10% от показаний + 5 едини младшего разряда) |
|
|
Функция снятия разряда |
Автоматическое снятие разряда после завершения теста |
|
|
Детектирование токов утечки пробоя изоляции |
||
|
Диапазон измерений |
Перем. ток |
1 мA – 15 мA |
|
Постоян. ток |
1 мA – 10 мA |
|
|
Общие технические характеристики |
||
|
8-канальный матричный скан. |
Доступно |
|
|
Память |
50 групп, 100 шагов на группу, всего 500 шагов |
|
|
Время нарастания напряжения |
0.1 с – 999 с |
|
|
Время падения напряжения |
0.1 c – 999 c |
|
|
Время ожидания напряжения |
0.1 c – 99.9 с (только для постоянного тока) |
|
|
Настройка времени тестирования |
0.3 с – 999 с |
|
|
Интерфейсы |
||
|
Стандарты подключения |
RS232，USB,HANDLER，REMOTE I/O ，SCAN |
|
|
Опционально |
GPIB |
|
