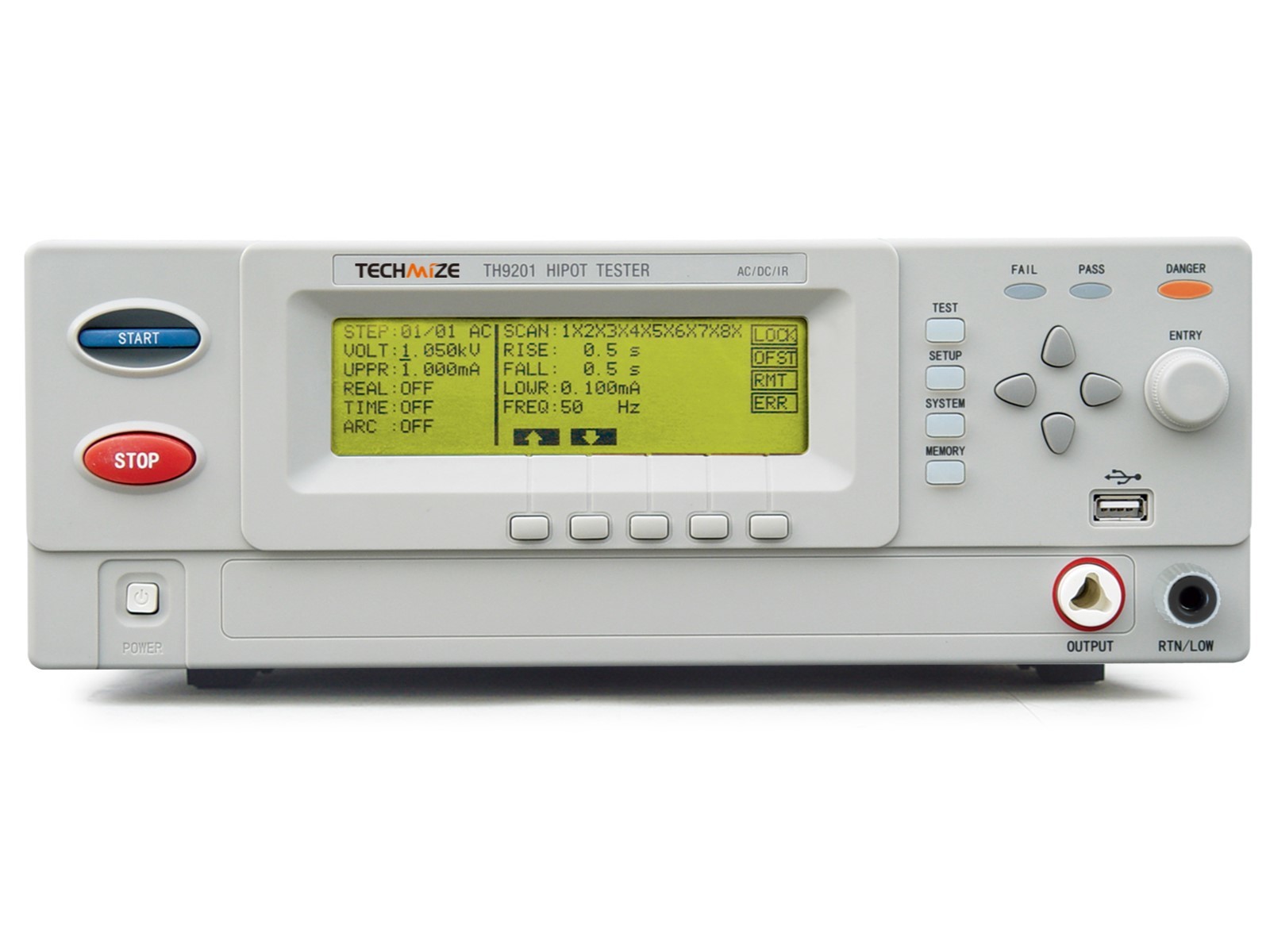

Измерители серии TH9201 предназначены для проверки электрической прочности изоляции с применением как переменного, так и постоянного высокого напряжения, что делает их идеальными для высокопотенциального (HiPot) тестирования. Их простая и компактная конструкция, современные технологии, новая архитектура и удобный интерфейс обеспечивают легкость в использовании. Серия TH9201 активно используется для оценки электробезопасности трансформаторов и других устройств с обмотками.
Области применения TH9201B:
- Производство электротехнической продукции: тестирование трансформаторов, конденсаторов, реле, выключателей, изоляторов, электрических кабелей, печатных плат и других компонентов для подтверждения их изоляционных характеристик.
- Медицинское оборудование: контроль электрической прочности и безопасности медицинских приборов, где даже незначительные утечки могут представлять серьезную угрозу.
- Производство электродвигателей и генераторов: тестирование обмоток и изоляции для обеспечения надежной и безопасной работы.
- Контроль качества (QC) и входной контроль: регулярные испытания на всех этапах производства и при поступлении комплектующих.
- Научно-исследовательские и опытно-конструкторские работы (НИОКР): исследование диэлектрических свойств новых материалов и разработка более совершенных изоляционных систем.
- Сертификация продукции: использование для испытаний, необходимых для получения международных и национальных сертификатов безопасности.
- Ремонт и обслуживание: диагностика повреждений изоляции в электрооборудовании после длительной эксплуатации или ремонта.
- Генерация переменного напряжения до 5 кВ (AC) и постоянного до 6 кВ (DC).
- Высокая точность измерений: TH9201B обеспечивает точное измерение тока утечки в диапазонах от 0.001 мА до 20 мА для AC и от 0.1 мкА до 5 мА для DC, что критически важно для выявления даже малейших нарушений изоляции.
- Измерение сопротивления изоляции в диапазоне от 0.1 МОм до 50 ГОм, что позволяет оценить качество диэлектрических материалов и долговечность изоляционных систем.
- Комбинированные функции тестера на выдерживаемое напряжение (Hipot) как переменного, так и постоянного тока, а также измерителя сопротивления изоляции позволяют проводить комплексные проверки электробезопасности с помощью одного устройства.
- Функции быстрого разряда после испытаний и система обнаружения дуги повышают безопасность оператора и защищают образец от повреждений.
- Возможность хранения до 100 шагов тестирования в каждой из 50 групп (всего до 500 шагов) позволяет создавать сложные автоматизированные последовательности испытаний, ускоряя процесс тестирования и повышая его воспроизводимость.
- Матричный графический ЖК-дисплей с разрешением 240x64 предоставляет наглядные результаты, параметры испытаний и настройки, упрощая управление и анализ данных.
- Интерфейсы RS232, USB, LAN (опционально) и Handler обеспечивают легкую интеграцию TH9201B в автоматизированные тестовые системы (АТС) и позволяют осуществлять удаленное управление, сбор и анализ данных.
- Устройство разработано для интенсивной работы в промышленных условиях, гарантируя высокую надежность и длительный срок службы.
- TH9201S: 8-канальный сканирующий тестер для проверки электрической прочности изоляции с использованием переменного и постоянного напряжения.
- TH9201/TH9201B: тестер для оценки электрической прочности изоляции на пробой при переменном напряжении.
- Графический ЖК-дисплей с разрешением 240x64 пикселя.
- Функция быстрого разряда и обнаружение токов утечки при пробое изоляции.
- Защита корпуса устройства.
- Встроенный 8-канальный матричный сканер для удобства эксплуатации.
- Возможность настройки времени нарастания напряжения, времени тестирования и времени снижения напряжения в зависимости от нагрузки, а также функция оценки тока при испытаниях с постоянным пробивным напряжением.
- Хранение данных: 100 шагов тестирования в каждой из 50 групп, всего до 500 шагов.
- Функция коррекции базового значения тока.
- Новый интерфейс управления и эргономичный дизайн панели управления.

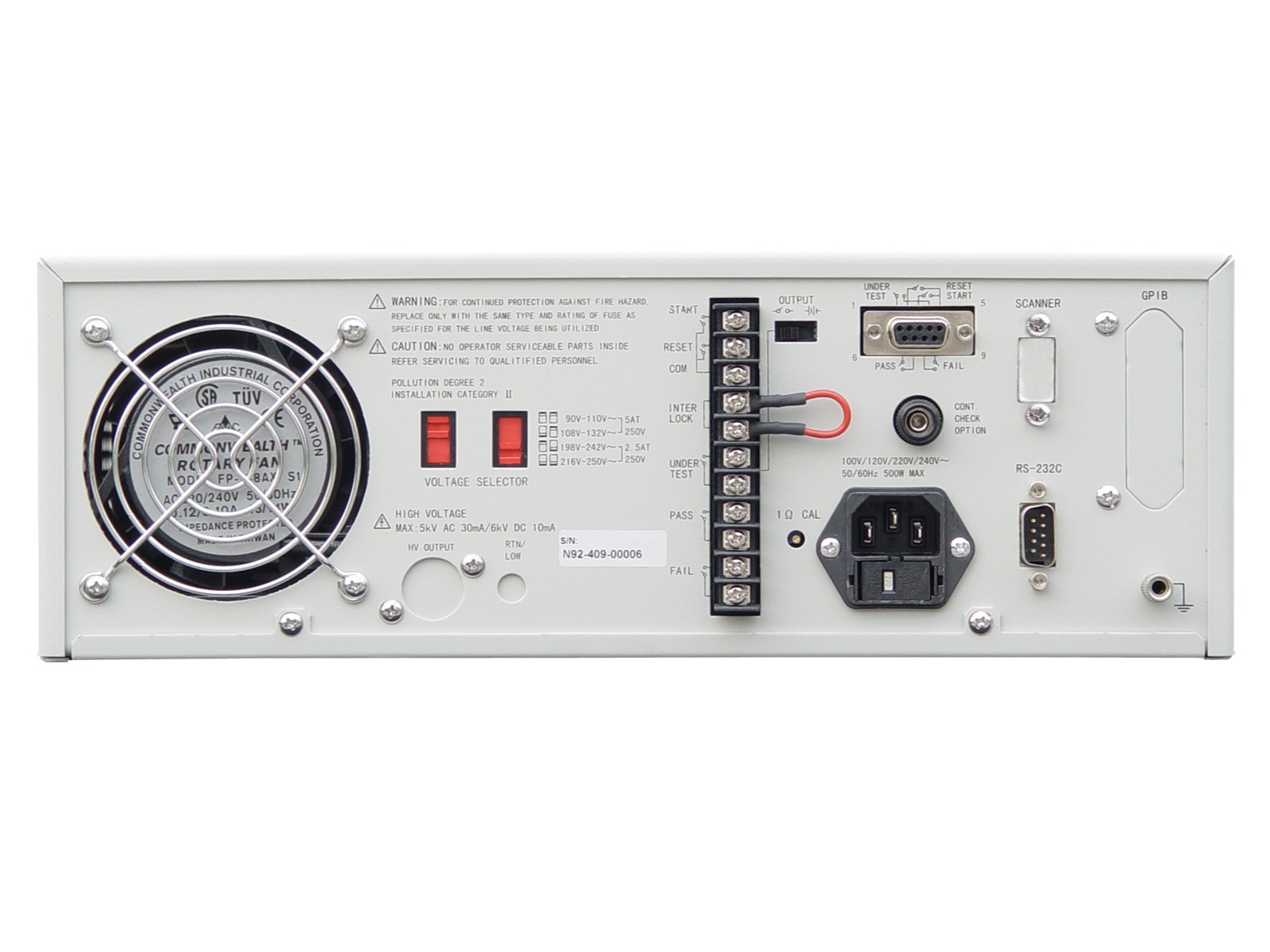

- Интерфейсы подключения: Handler, RS-232C, SCAN, GPIB (опционально).
|
Параметр |
Значение |
|
|
Модель |
TH9201B |
|
|
Режим испытания на электрическую прочность |
||
|
Диапазон и погрешность установки напряжения |
Переменное |
0.05 – 5 кВ; ±(1.0% от показаний + 5 единиц младщего разряда) (50, 60 Гц опционально) |
|
Постоянное |
0.05 – 5 кВ; ±(1.0% от показаний + 5 единиц младшего разряда) |
|
|
Скорость перестройки |
. ≤(1.0% +10 В) (номинальная мощность) |
|
|
Диапазон испытательных токов |
Перем. ток |
0.01 мA – 20 мA |
|
Постоян. ток |
0.1 мкA – 5 мA |
|
|
Погрешность |
±(1.0% от показаний + 5 единиц младшего разряда) |
|
|
Разрядка |
Автоматическое снятие разряда после завершения теста（DCW） |
|
|
Режим измерения сопротивления изоляции |
||
|
Выходное напряжение |
0.05 кВ - 1 кВ ±(1.5% от показаний + 5В) |
|
|
Диапазон измер. сопротивления |
0.1 МОм -10 Гом,(диапазон тока: 10 нА - 10 мА) |
|
|
Погрешность измерения сопротивления |
500 – 1000 В |
В диапазоне 1 МОм – 1 ГОм: ± (5% от показаний + 5 единиц младшего разряда) В диапазоне 1 ГОм – 10 ГОм: ± (10% от показаний + 5 единиц младшего разряда) |
|
50 – 500 В |
В диапазоне 0.1 MОм – 1 ГОм: ± (10% от показаний + 5 едини младшего разряда) |
|
|
Функция снятия разряда |
Автоматическое снятие разряда после завершения теста |
|
|
Детектирование токов утечки пробоя изоляции |
||
|
Диапазон измерений |
Перем. ток |
1 мA – 15 мA |
|
Постоян. ток |
1 мA – 5 мA |
|
|
Общие технические характеристики |
||
|
8-канальный матричный скан. |
------ |
|
|
Память |
50 групп, 100 шагов на группу, всего 500 шагов |
|
|
Время нарастания напряжения |
0.1 с – 999 с |
|
|
Время падения напряжения |
0.1 c – 999 c |
|
|
Время ожидания напряжения |
0.1 c – 99.9 с (только для постоянного тока) |
|
|
Настройка времени тестирования |
0.3 с – 999 с |
|
|
Интерфейсы |
||
|
Стандарты подключения |
RS232，USB,HANDLER，REMOTE I/O ，SCAN |
|
|
Опционально |
GPIB |
|
