Пикоамперметр-электрометр TH2690A Techmize — это высокоточный многофункциональный измерительный прибор, предназначенный для измерения сверхмалых постоянных токов, напряжения и сверхвысоких сопротивлений. Прибор объединяет функции пикоамперметра, электрометра и измерителя сопротивления, обеспечивая комплексный анализ электрических параметров электронных компонентов, материалов и изоляционных систем.

Особенности

• Высокочувствительный измерительный прибор для работы со сверхмалыми токами, напряжениями и высокими сопротивлениями.
• Измерение постоянного тока с минимальным разрешением до 1 фА (10⁻¹⁵ А) для контроля токов утечки и слабых электрических сигналов.
• Широкий диапазон измерения тока до ±20 мА позволяет выполнять исследования как сверхмалых токов, так и стандартных электрических цепей.
• Функция измерения постоянного напряжения с высоким входным сопротивлением для работы с высокоомными объектами и чувствительными источниками сигналов.
• Встроенный источник стабилизированного постоянного напряжения до ±1000 В для измерения сопротивления изоляции и высокоомных материалов.
• Измерение сопротивления методом V/I с возможностью анализа объектов с сопротивлением до порядка 10¹⁵ Ом.
• Поддержка измерения токов утечки диэлектриков, изоляционных материалов, компонентов и электронных устройств.
• Триаксиальная измерительная система с активным экранированием (Guard) снижает влияние паразитных токов утечки и повышает точность измерений.

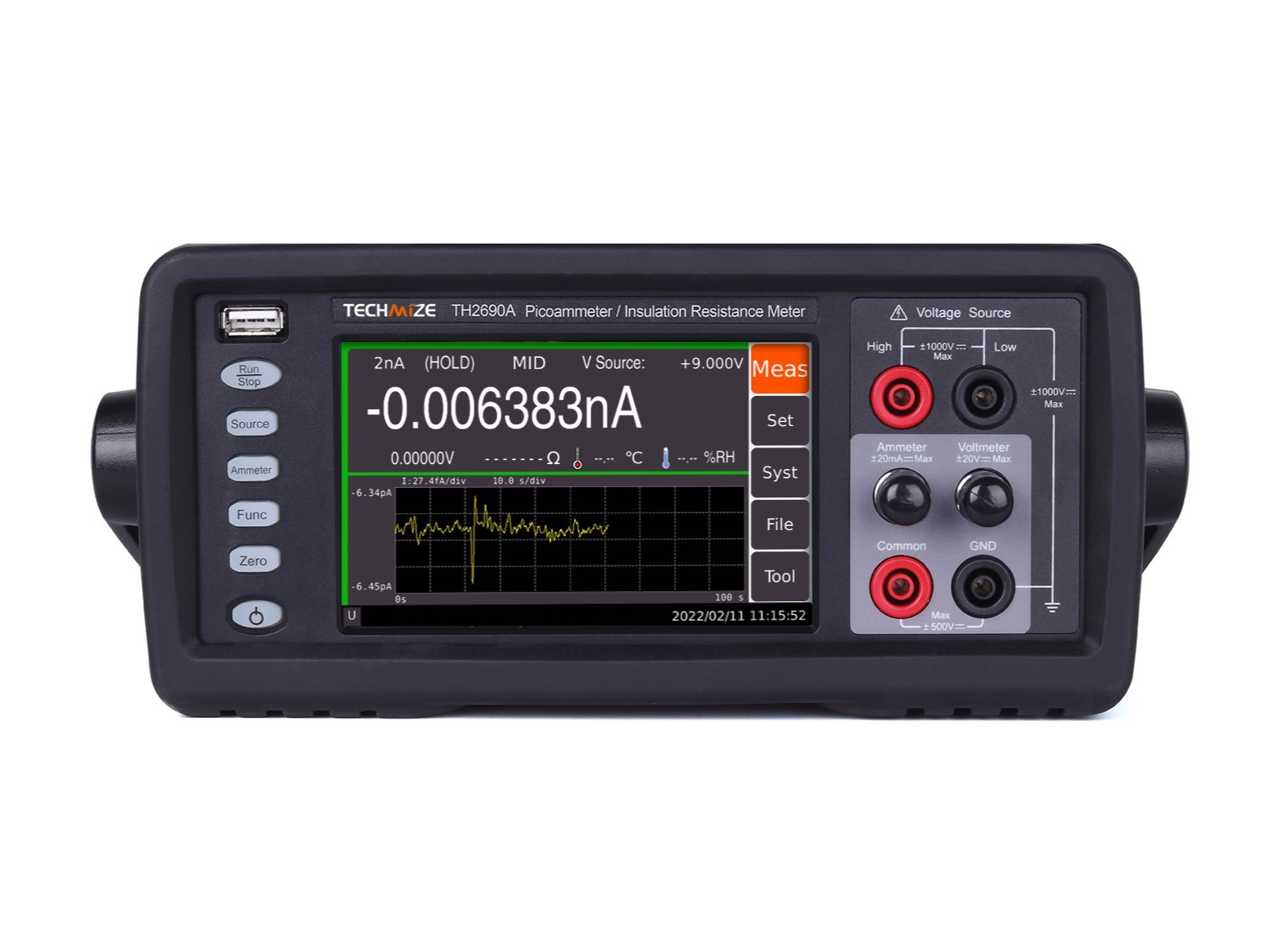

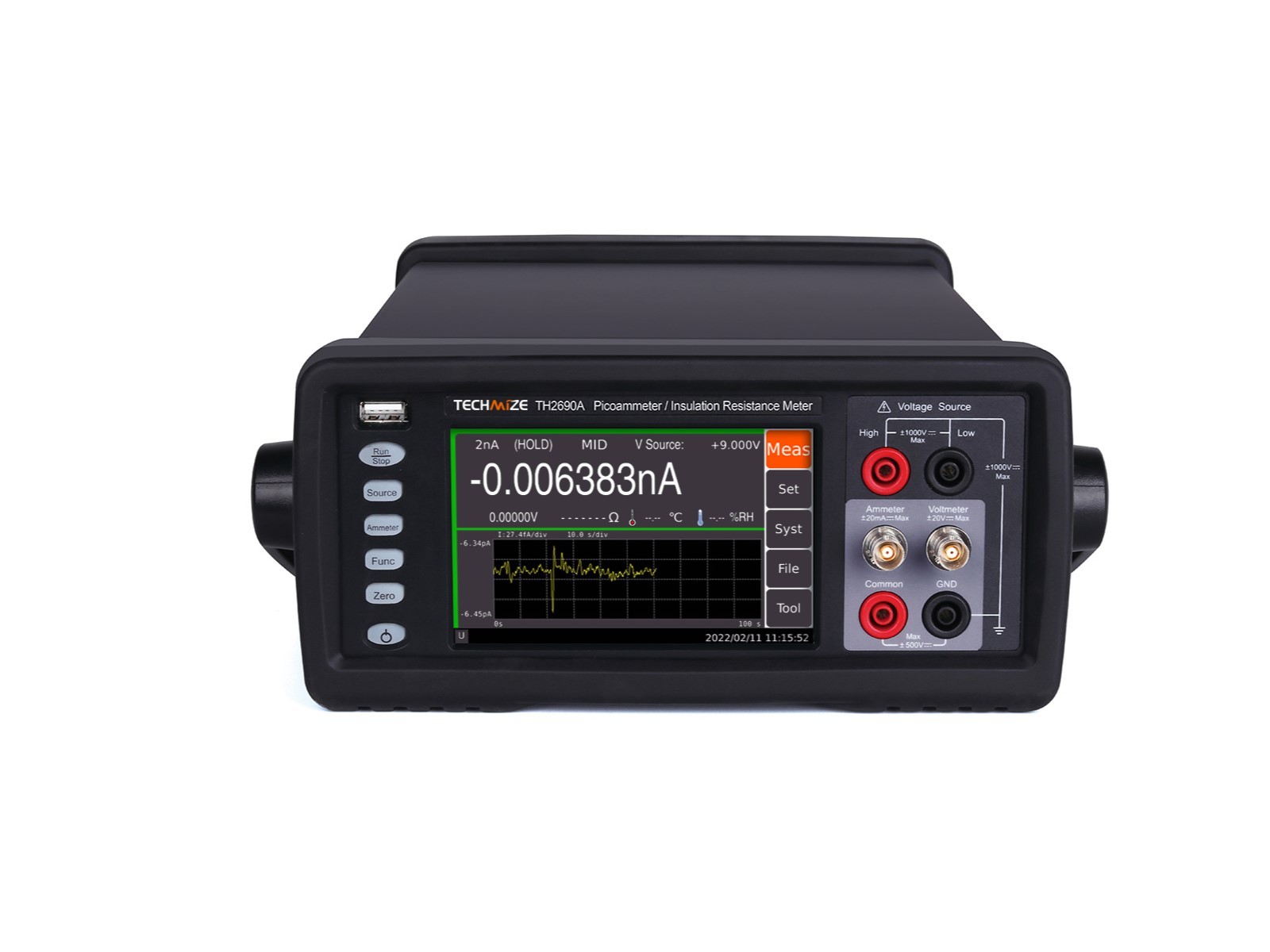

• 5-дюймовый цветной ЖК-дисплей с емкостным сенсорным управлением обеспечивает удобную настройку параметров и просмотр результатов.
• Отображение результатов в цифровом виде, в виде графиков тренда и гистограмм для анализа стабильности измерений.
• Настраиваемая скорость измерения Fast / Mid / Slow позволяет выбирать оптимальный режим между быстродействием и точностью.
• Цифровая фильтрация и усреднение данных обеспечивают стабильные результаты при работе с низкоуровневыми сигналами.
• Функция измерения заряда позволяет анализировать накопленный электрический заряд в широком диапазоне значений.
• Функция записи данных (Data Logging) позволяет выполнять длительный мониторинг параметров.
• Функции статистической обработки: минимум, максимум, среднее значение и стандартное отклонение.
• Режим Limit Test позволяет выполнять автоматический контроль соответствия заданным пределам.
• Функция математической обработки MATH позволяет рассчитывать дополнительные параметры на основе результатов измерений.
• Поддержка сохранения результатов измерений и настроек прибора во внутреннюю память и на USB-накопитель.

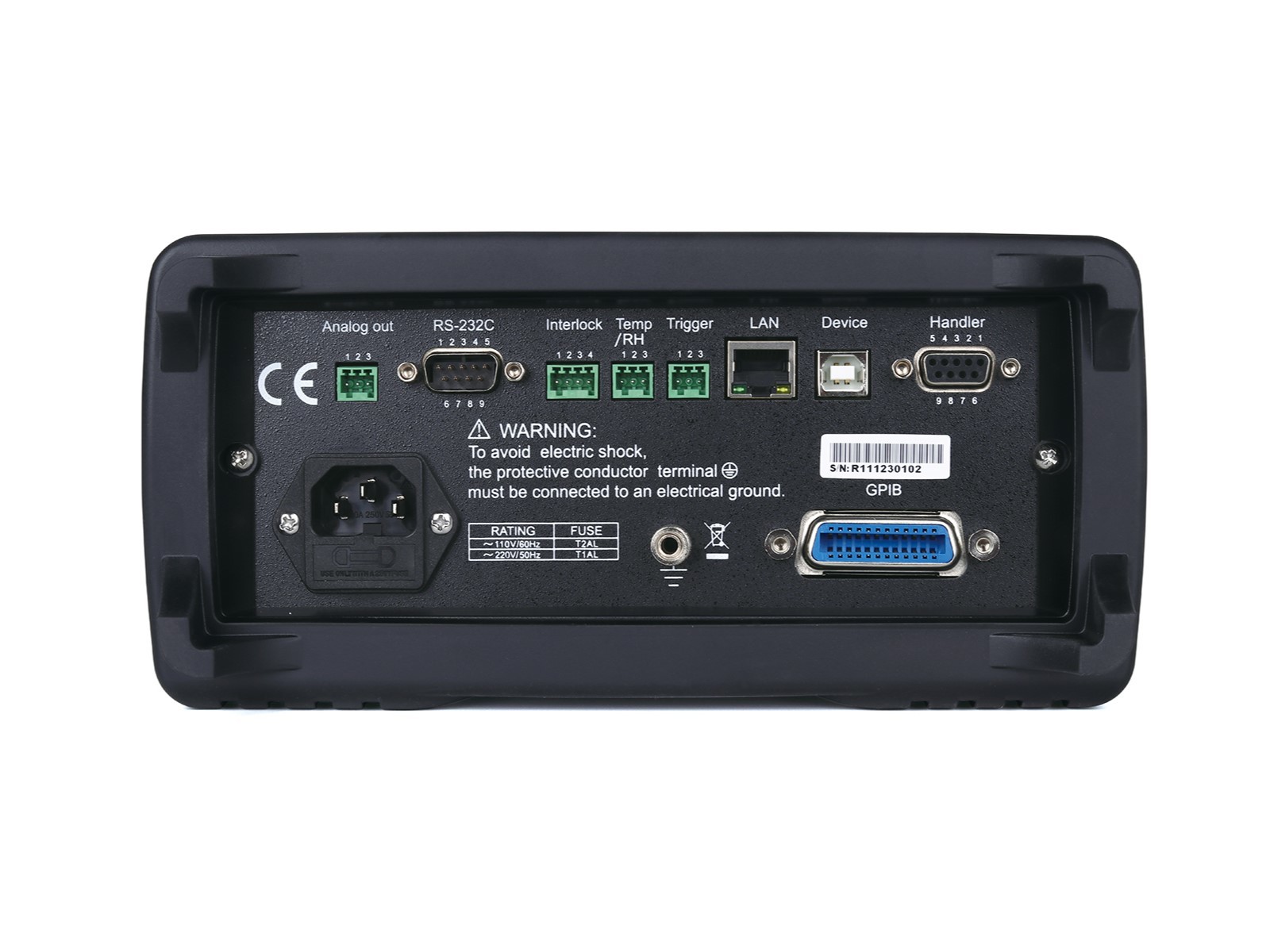

• Интерфейсы USB, RS-232, LAN и GPIB обеспечивают подключение к автоматизированным измерительным системам.
• Поддержка команд SCPI для удалённого управления и интеграции в испытательные комплексы.

Режимы измерения

• Измерение постоянного тока — определение токов утечки, темновых токов, токов проводимости и характеристик электронных компонентов.
• Измерение постоянного напряжения — контроль малых напряжений в высокоомных цепях и чувствительных измерительных системах.
• Измерение сопротивления — определение сопротивления изоляции и материалов с очень высоким удельным сопротивлением.
• Измерение заряда — анализ накопления и изменения электрического заряда в различных устройствах.

Области применения

• Исследование и испытание электронных компонентов: диодов, транзисторов, конденсаторов, резисторов и датчиков.
• Измерение токов утечки полупроводниковых приборов и оптоэлектронных компонентов.
• Испытание солнечных элементов, фотодиодов и высокочувствительных сенсоров.
• Контроль параметров изоляционных материалов, кабелей, диэлектриков и полимеров.
• Исследование свойств новых материалов: керамики, тонких плёнок, композитов и наноматериалов.
• Проверка качества продукции и входной контроль компонентов на производстве.
• Научно-исследовательские работы в области электроники, материаловедения и физики.
• Разработка прецизионных измерительных систем и лабораторного оборудования.
• Метрологические лаборатории и испытательные центры для высокоточных электрических измерений.
