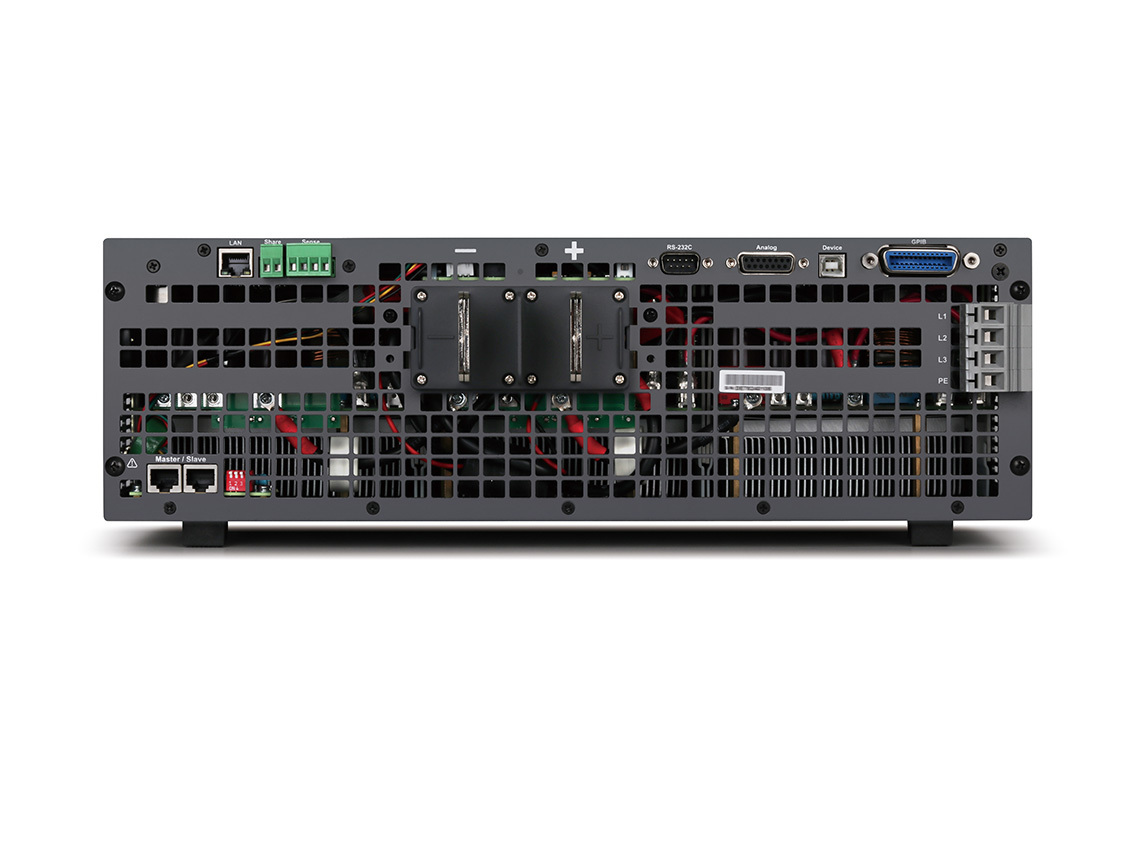

Номинальные параметры (режим мощности): 0-10 кВт/0-80 В/0-240 A/0.01-13 Ом. Коэффициент мощности: 0,99. Режимы работы: поддержка автоматического переключения между CV, CC, CR, CP. Встроенный генератор сигналов: синусоида, треугольный сигнал, произвольная форма волны, поддержка. 7-дюймовый цветной TFT LCD сенсорный экран (емкостный), разрешение 800×480. Поддержка протоколов SCPI и MODBUS. Интерфейсы: RS232, GPIB, LAN, USB HOST, USB DEVICE. Размеры – 483×133×793.5 мм, вес – 25.5 кг.
Особенности:
- Высокая удельная мощность: Устройство мощностью 5 кВт, 10 кВт или 15 кВт в форм-факторе 3U, с возможностью параллельного соединения для достижения общей мощности до 480 кВт.
- Поддерживаемые режимы нагрузки: Возможность работы в режимах CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление) и CP (постоянная мощность) с автоматическим переключением между ними.

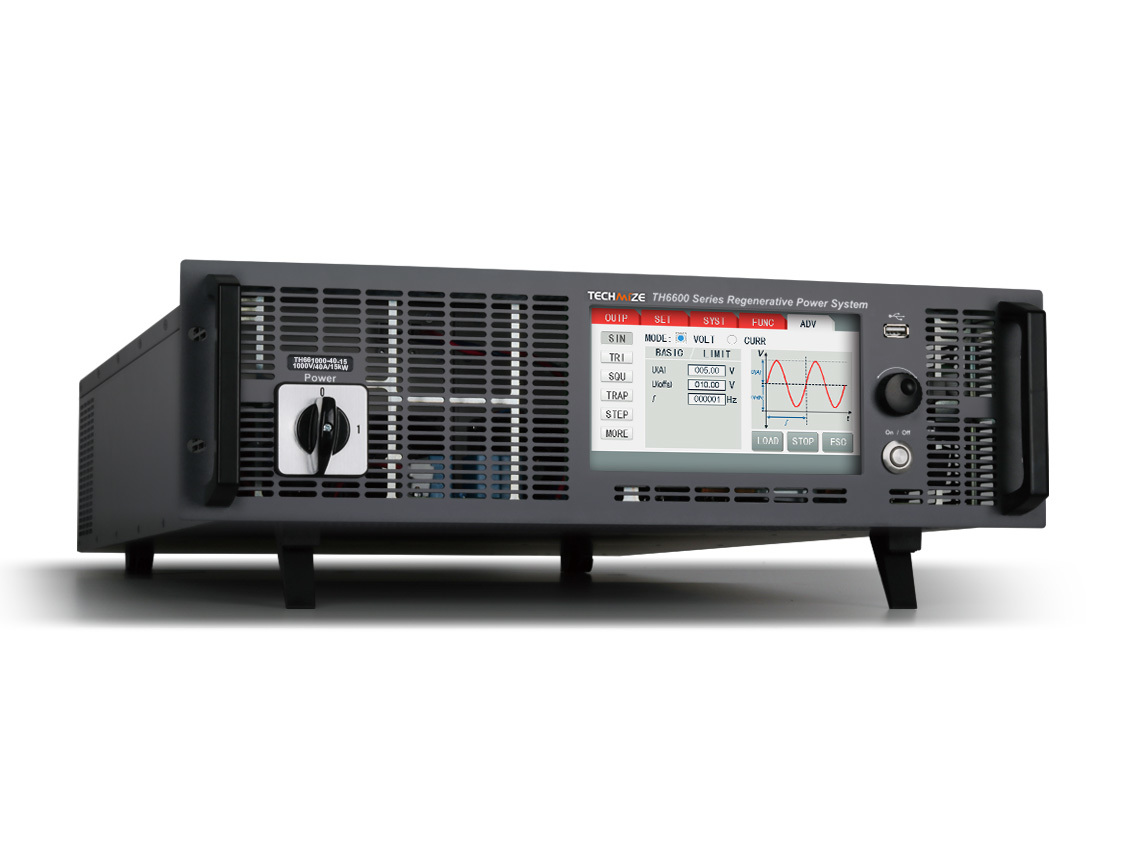

- Встроенные генераторы функций: Поддержка различных форм волн, включая синусоидальные, треугольные, а также пользовательские формы волн.

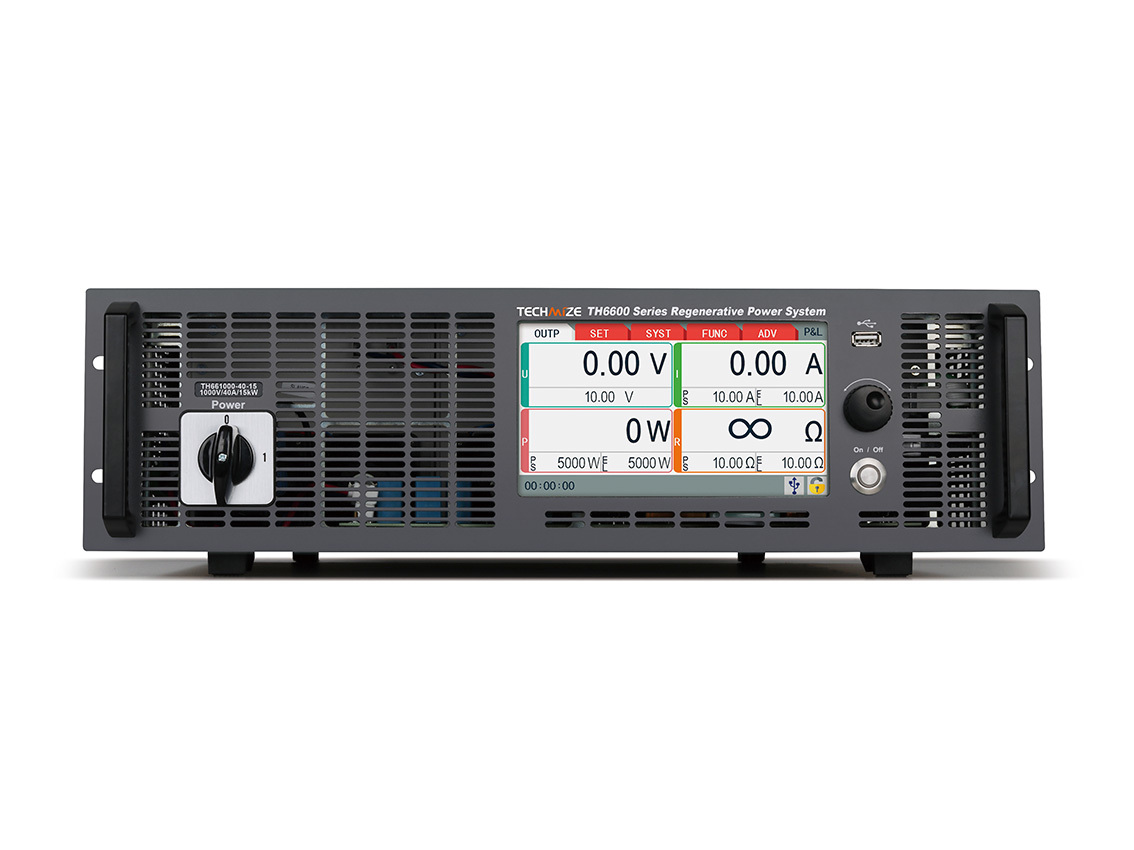

- Информативный дисплей: 7-дюймовый 24-битный TFT LCD-дисплей с емкостным сенсорным экраном и операционной системой Linux обеспечивает удобный интерфейс для управления.
- Моделирование фотоэлектрических систем: Включает функции тестирования MPPT (максимальная точка мощности) и эмуляцию батарей.
- Запись данных в реальном времени: Возможность записи параметров (напряжение, ток и т.д.) на USB-накопитель для последующего анализа.
- Обновление прошивки: Легкое обновление системы через USB-флешку.
- Интеллектуальное управление: Функция точной настройки с помощью поворотной ручки и курсора, а также интеллектуальное управление вентилятором для оптимизации работы устройства.
- Расширенные функции защиты: Аппаратная защита от перенапряжения и перегрузки по току, а также настраиваемые тревожные события обеспечивают надежность работы.
- Интеграция в системы автоматизации: Поддержка протоколов SCPI и Modbus для легкой интеграции в автоматизированные системы.
- Научно-исследовательских и опытно-конструкторских работ, проверки конструкции и проведения общих схем тестирования.
- Моделирования возобновляемой энергетики, включая тестирование фотоэлектрических элементов и MPPT, а также эмуляцию батарей.
- Автоматизированных производственных линий, где необходимо плановое тестирование и техническое обслуживание компонентов силовой электроники.
- Интеграции в испытательные стенды и системы автоматизации с использованием SCPI/Modbus и аналоговых управляющих сигналов.
- Образовательных целей в лабораториях, включая тестирование светодиодов и автомобильных жгутов проводов.
- Проведения общих испытаний под нагрузкой и тестирования на надежность электронных модулей.
|
Параметр |
Значение |
|
|
Модель |
TH6680P-240-10 |
|
|
Номинальные параметры (режим мощности) |
Мощность |
0-10 кВт |
|
Напряжение |
0-80 В |
|
|
Ток |
0-240 A |
|
|
Внутр. сопротивление |
0.01-13 Ом |
|
|
Стабилизация нагрузки*1 |
Напряжение |
≤0.05 % FS |
|
Ток |
≤0.15 % FS |
|
|
Мощность |
≤0.75 % FS |
|
|
Стабилизация мощности*2 |
Напряжение |
≤0.02 % FS |
|
Ток |
≤0.05 % FS |
|
|
Мощность |
≤0.05 % FS |
|
|
Разрешение установки параметров |
Напряжение |
10 мВ |
|
Ток |
0.1A |
|
|
Мощность |
1 Вт |
|
|
Внутр. сопротивление |
0.001 Ом |
|
|
Разрешение обратного считывания |
Напряжение |
10 мВ |
|
Ток |
0.1 A |
|
|
Мощность |
1 Вт |
|
|
Внутр. сопротивление |
0.001 Ом |
|
|
Точность установки параметров за 12 месяцев (при 25 °C ±5 °C) |
Напряжение |
≤0.1 % FS |
|
Ток |
≤0.2 % FS |
|
|
Мощность |
≤1 % FS |
|
|
Внутр. сопротивление |
≤1% от макс. сопротив. ±1% от макс. тока |
|
|
Точность обратного считывания за 12 месяцев (при 25 °C ±5 °C) |
Напряжение |
≤0.2% FS |
|
Ток |
≤0.2% FS |
|
|
Мощность |
≤1% FS |
|
|
Внутр. сопротивление |
≤1% от макс. сопротив. ±1% от макс. тока |
|
|
Пульсации и шум (20 Гц – 2 МГц) |
Напряж. дифф. режима |
≤320 мВ (пик-пик), 25 мВ (СКЗ) |
|
Ток дифф. режима |
≤160 мА (СКЗ) |
|
|
Время динамического восстановления (нагрузка 50%–100%) |
≤1.5 мс |
|
|
Компенсация удалённого датчика |
≤0.5% FS |
|
|
Эффективность преобразов. ист. питания |
≤93% |
|
|
Эффективность возврата энергии |
≤93% |
|
|
Габариты и вес |
Монтаж в стойку (ШxВxГ) |
430×133×703.5 мм |
|
Общие размеры (ШxВxГ) |
483×133×793.5 мм |
|
|
Вес (нетто) |
25.5 кг |
|
|
Питание |
342 Вт-528 Вт, 44-66 Гц |
|
