Устройство отличается высокой точностью и разрешением, а также универсальными функциями управления и моделирования, что делает его идеальным для лабораторных, исследовательских и производственных условий.
Особенности:
- Высокая плотность мощности: одно устройство формата 3U с мощностью 5 кВт, 10 кВт или 15 кВт; возможность параллельного соединения в режиме "ведущий-ведомый" с расширением до 480 кВт.
- Поддерживаемые режимы нагрузки: CV (напряжение), CC (ток), CR (сопротивление), CP (мощность) с автоматическим переключением между ними.

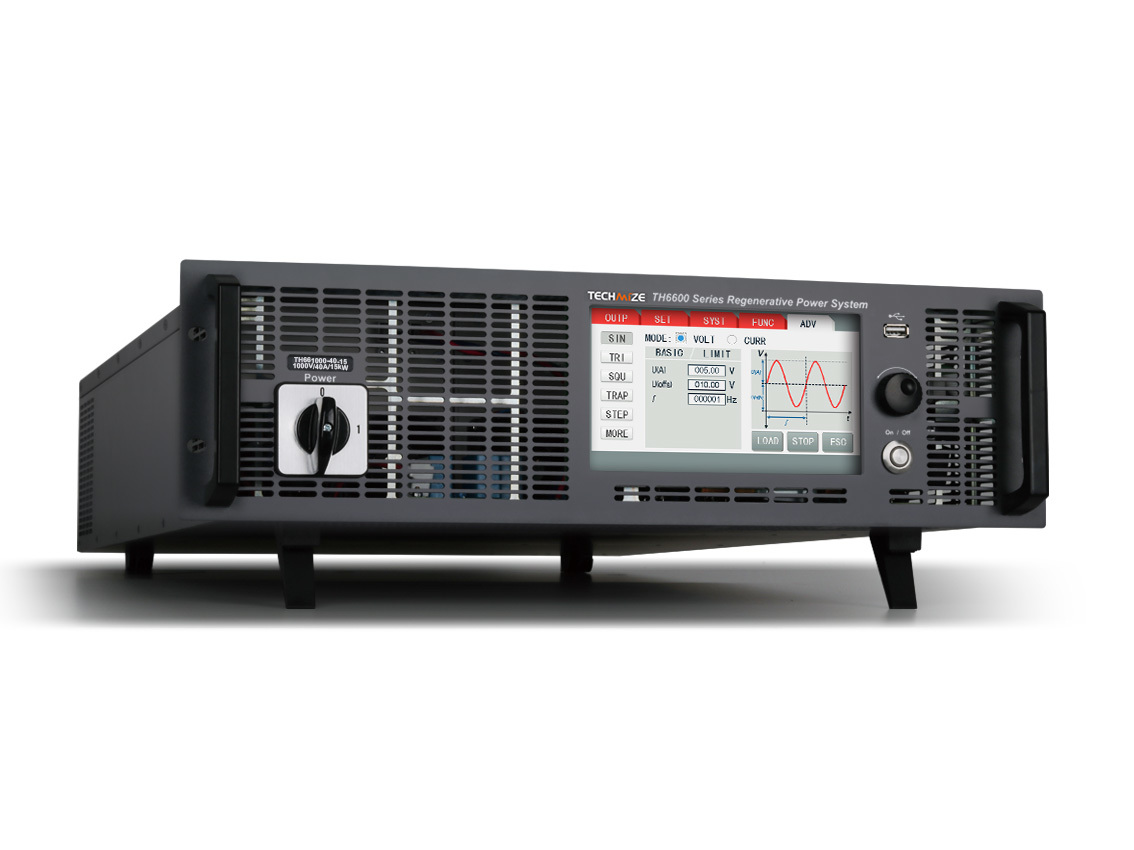

- Встроенные генераторы функций: возможность создания синусоидальных, треугольных и пользовательских форм волн.

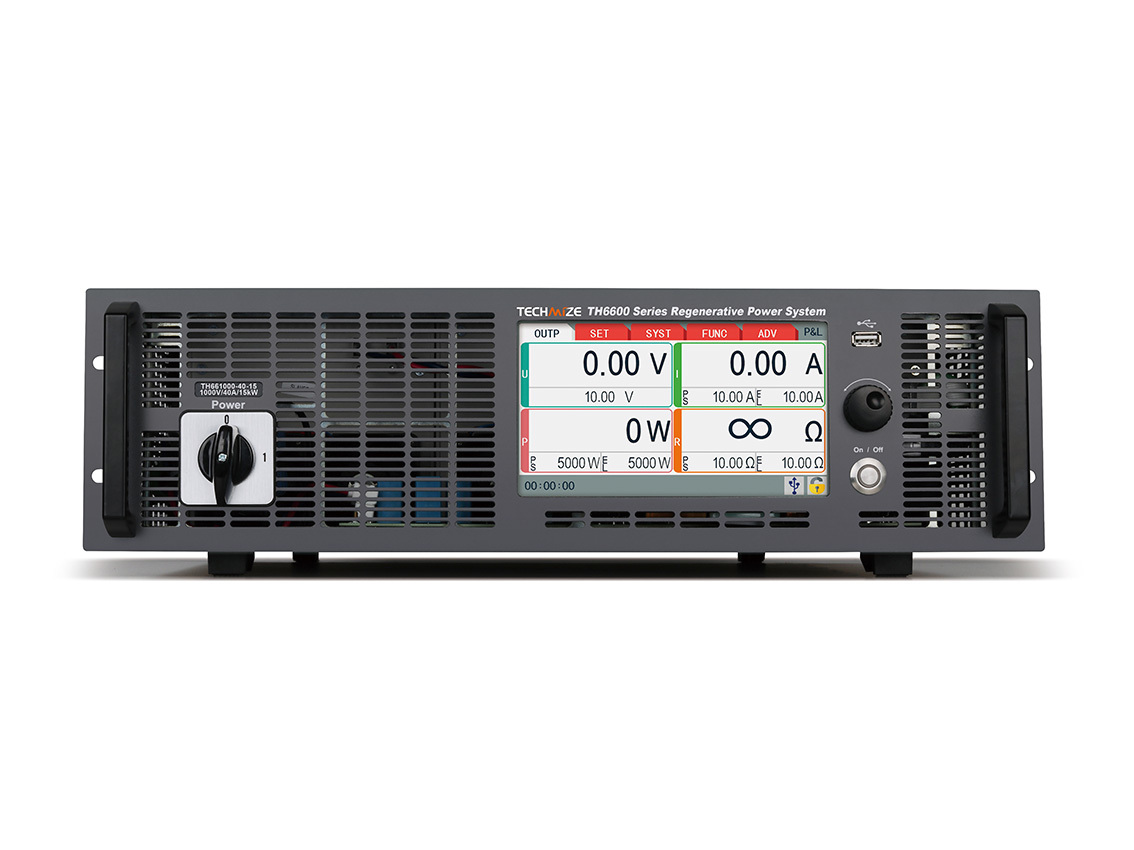

- Интуитивно понятный интерфейс: 7-дюймовый 24-битный TFT LCD-дисплей с емкостным сенсорным экраном и операционной системой Linux.
- Моделирование фотоэлектрических систем: функции тестирования MPPT для оптимизации работы солнечных панелей.
- Запись данных в реальном времени: возможность сохранения информации о напряжении и токе на USB-накопитель.
- Обновление прошивки: простое обновление системы через USB-флешку.
- Точная настройка: управление с помощью поворотной ручки или курсора, интеллектуальная система охлаждения.

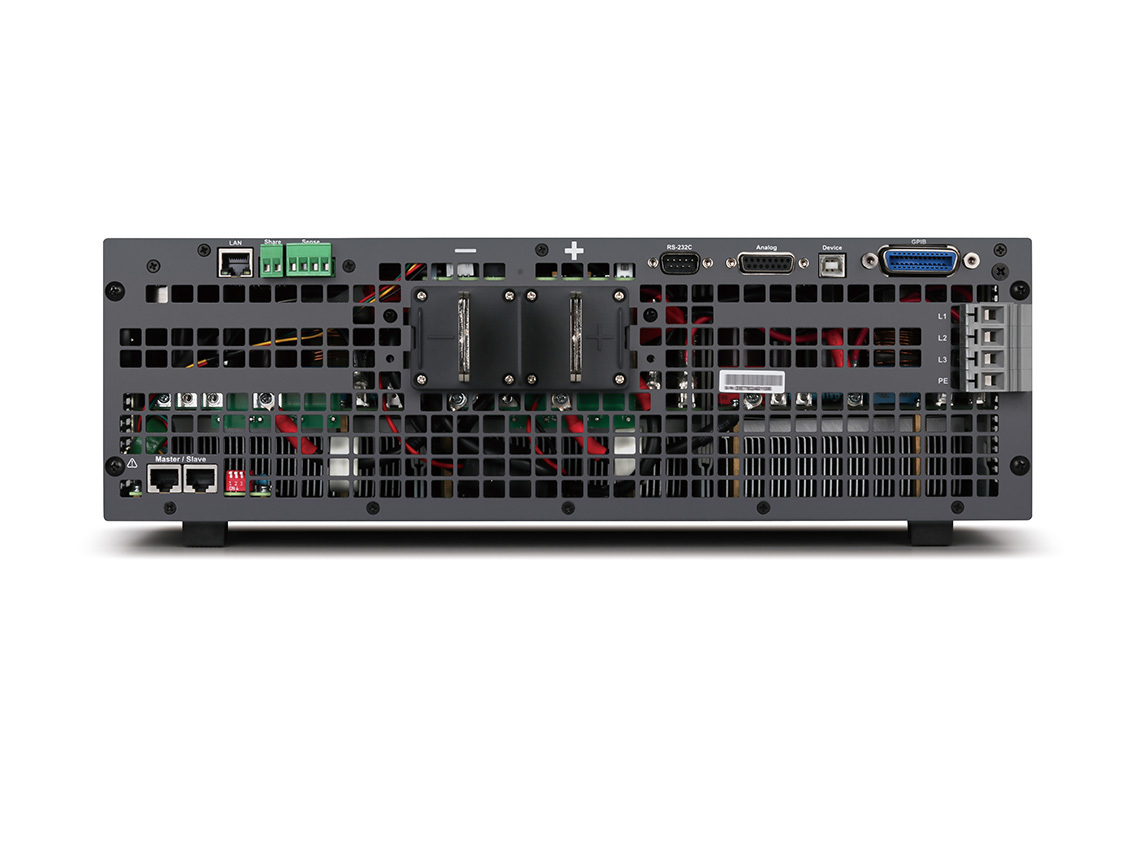

- Функция синхронизации: аналоговый интерфейс для внешнего управления.
- Расширенные функции защиты: аппаратная защита от перенапряжения, перегрузки по току и настраиваемые тревожные уведомления.
- Поддержка протоколов SCPI и Modbus: интеграция в системы автоматизации.
- Научные исследования и разработки, проверка проектных решений и общие испытательные установки.
- Моделирование возобновляемой энергетики: тестирование фотоэлектрических элементов и MPPT, эмуляция батарей.
- Автоматизированные производственные линии: плановое тестирование и обслуживание компонентов силовой электроники.
- Интеграция в испытательные стенды и системы автоматизации (SCPI/Modbus, аналоговые управляющие сигналы).
- Обучение и подготовка в лабораториях, тестирование светодиодов и автомобильных жгутов проводов.
- Общие испытания под нагрузкой и тесты надежности электронных модулей.
|
Параметр |
Значение |
|
|
Модель |
TH6680P-120-05 |
|
|
Номинальные параметры (режим мощности) |
Мощность |
0-5 кВт |
|
Напряжение |
0-80 В |
|
|
Ток |
0-120 A |
|
|
Внутр. сопротивление |
0.02-25 Ом |
|
|
Стабилизация нагрузки*1 |
Напряжение |
≤0.05 % FS |
|
Ток |
≤0.15 % FS |
|
|
Мощность |
≤0.75 % FS |
|
|
Стабилизация мощности*2 |
Напряжение |
≤0.02 % FS |
|
Ток |
≤0.05 % FS |
|
|
Мощность |
≤0.05 % FS |
|
|
Разрешение установки параметров |
Напряжение |
10 мВ |
|
Ток |
0.1A |
|
|
Мощность |
1 Вт |
|
|
Внутр. сопротивление |
0.001 Ом |
|
|
Разрешение обратного считывания |
Напряжение |
10 мВ |
|
Ток |
0.1 A |
|
|
Мощность |
1 Вт |
|
|
Внутр. сопротивление |
0.001 Ом |
|
|
Точность установки параметров за 12 месяцев (при 25 °C ±5 °C) |
Напряжение |
≤0.1 % FS |
|
Ток |
≤0.2 % FS |
|
|
Мощность |
≤1 % FS |
|
|
Внутр. сопротивление |
≤1% от макс. сопротив. ±1% от макс. тока |
|
|
Точность обратного считывания за 12 месяцев (при 25 °C ±5 °C) |
Напряжение |
≤0.2%FS |
|
Ток |
≤0.2%FS |
|
|
Мощность |
≤1%FS |
|
|
Внутр. сопротивление |
≤1% от макс. сопротив. ±1% от макс. тока |
|
|
Пульсации и шум (20 Гц – 2 МГц) |
Напряж. дифф. режима |
≤200 мВ (пик-пик), 16 мВ (СКЗ) |
|
Ток дифф. режима |
≤80 мА (СКЗ) |
|
|
Время динамического восстановления (нагрузка 50%–100%) |
≤1.5 мс |
|
|
Компенсация удалённого датчика |
≤0.5%FS |
|
|
Эффективность преобразов. ист. питания |
≤93% |
|
|
Эффективность возврата энергии |
≤93% |
|
|
Габариты и вес |
Монтаж в стойку (ШxВxГ) |
430×133×703.5 мм |
|
Общие размеры (ШxВxГ) |
483×133×793.5 мм |
|
|
Весс（нетто） |
18.5 кг |
|
|
Питание |
342 Вт-528 Вт, 44-66 Гц |
|
